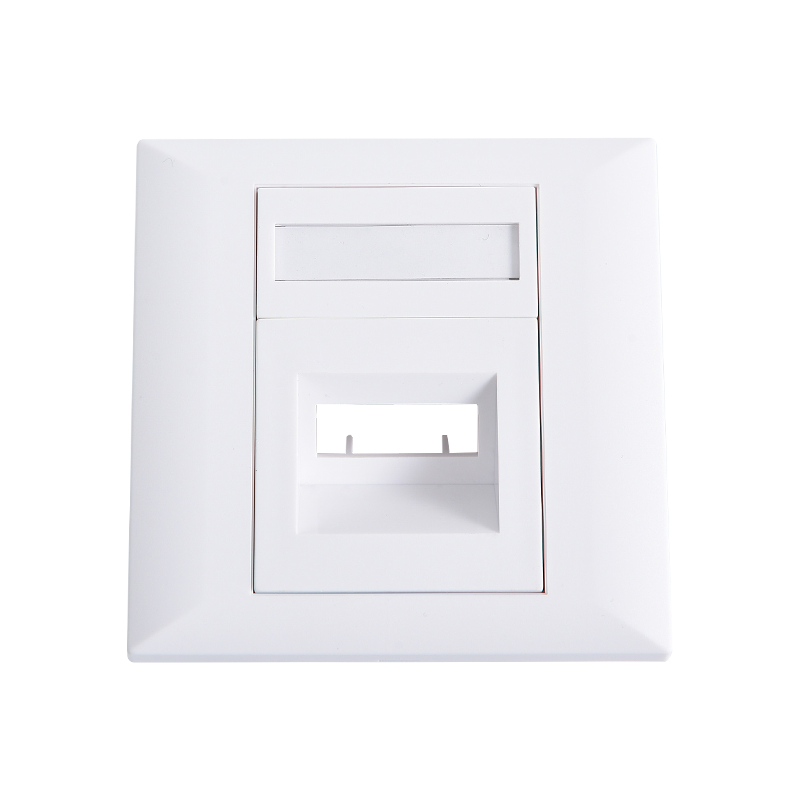

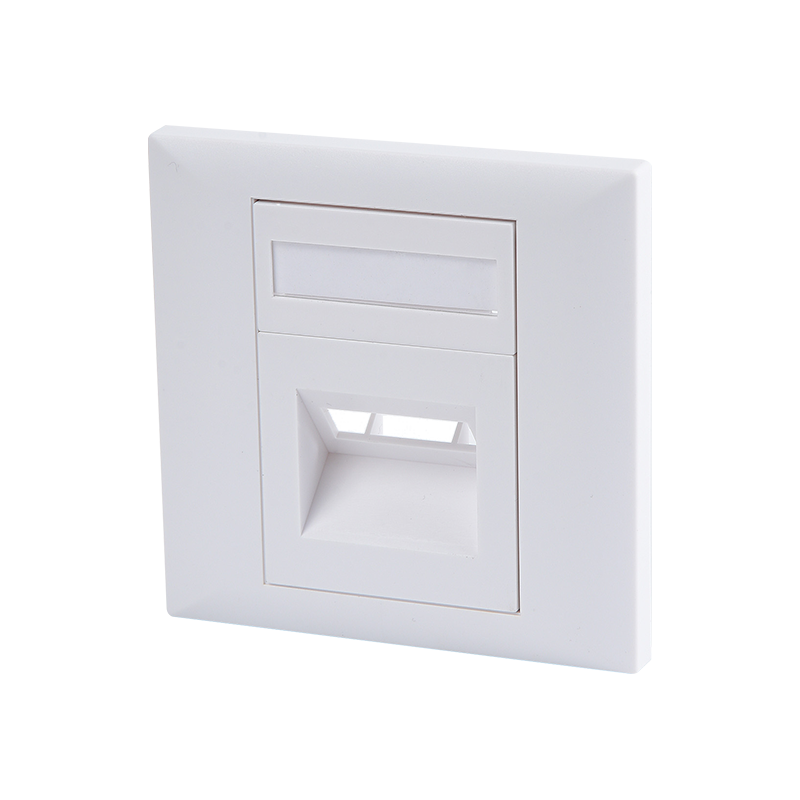

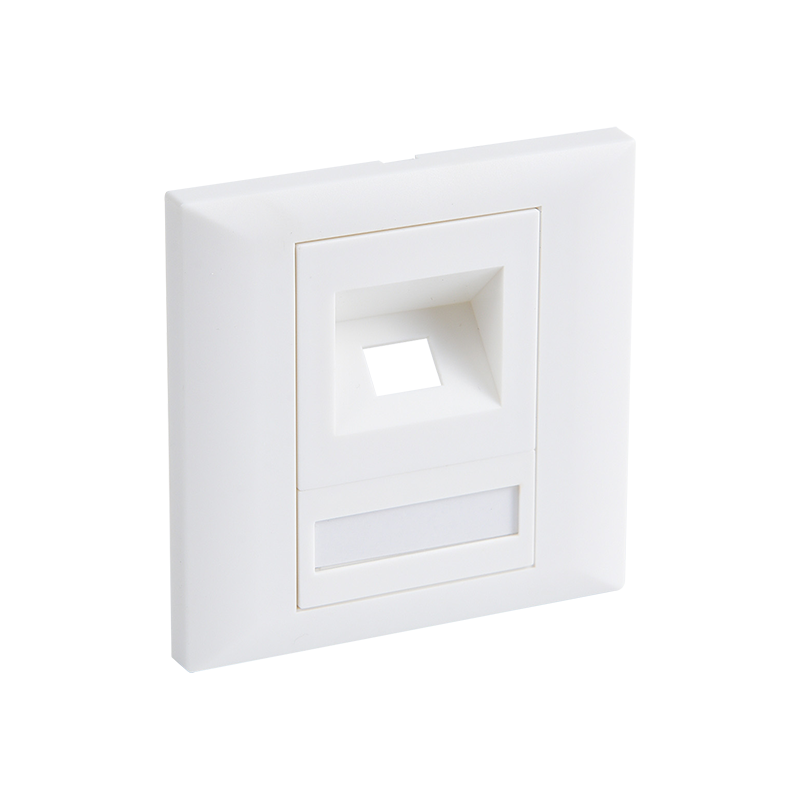

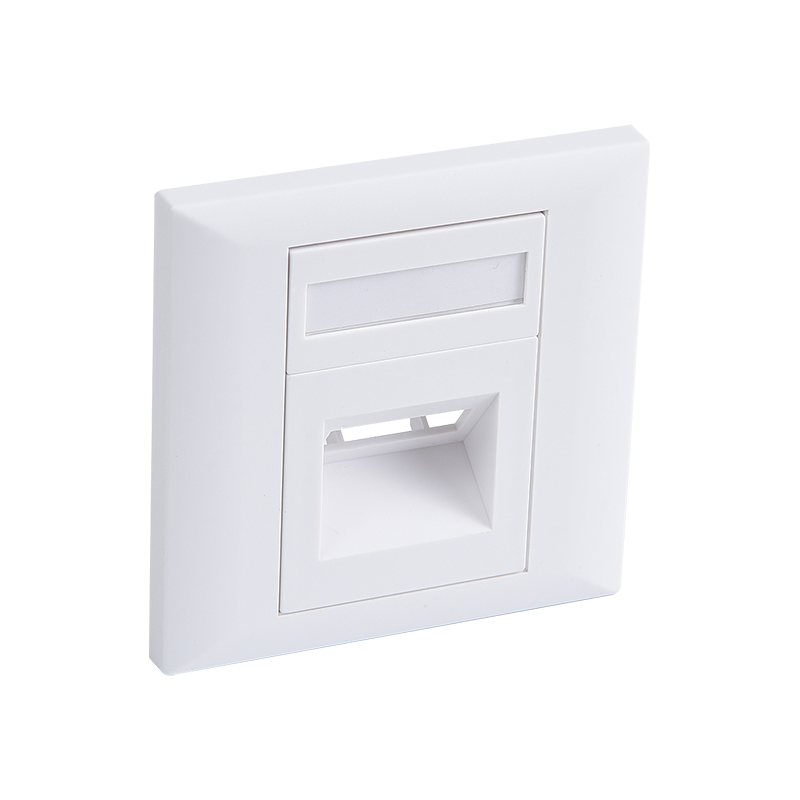

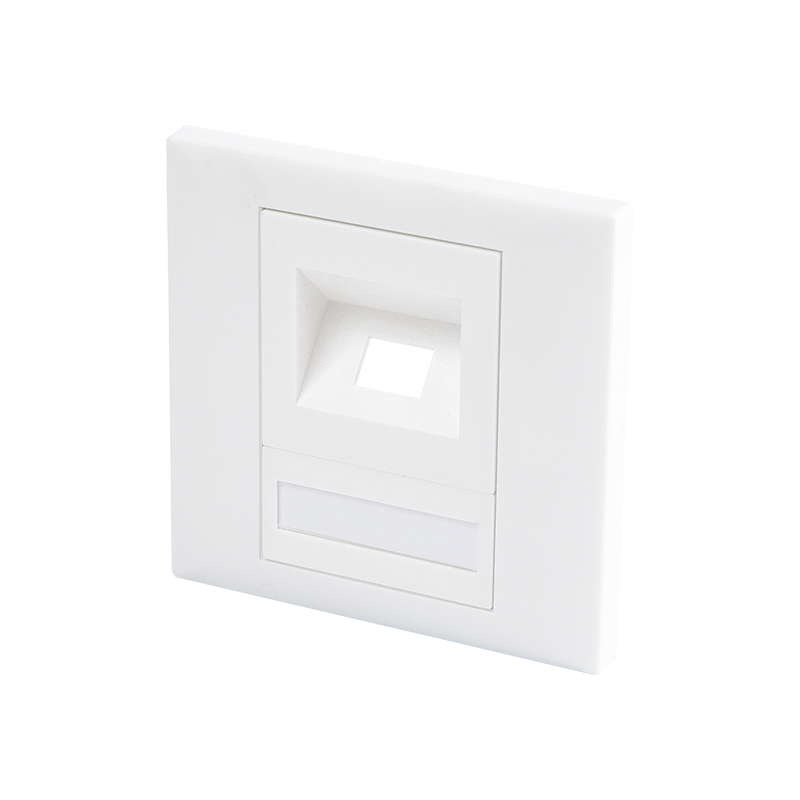

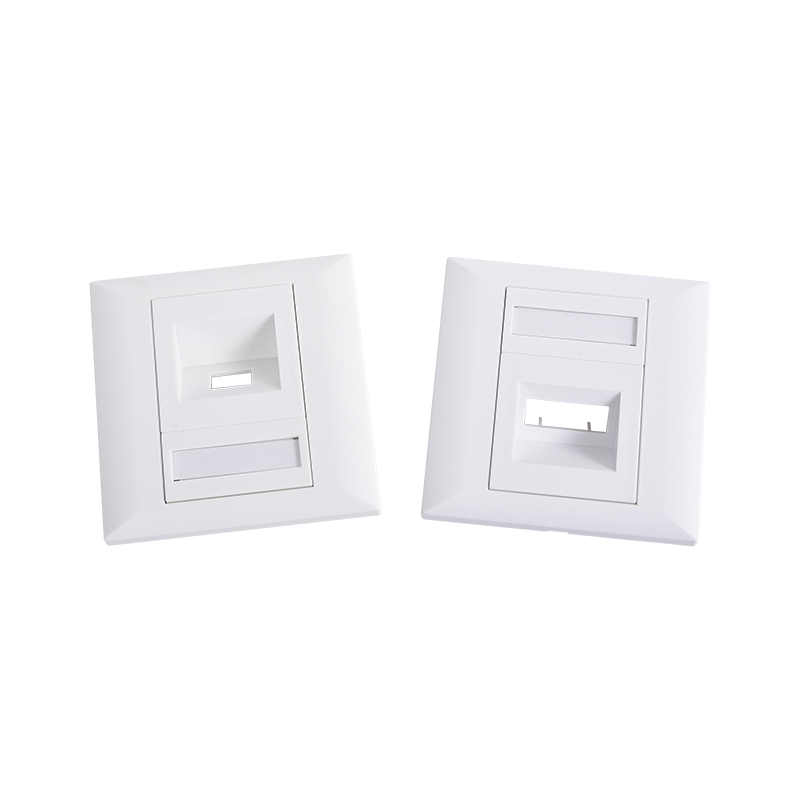

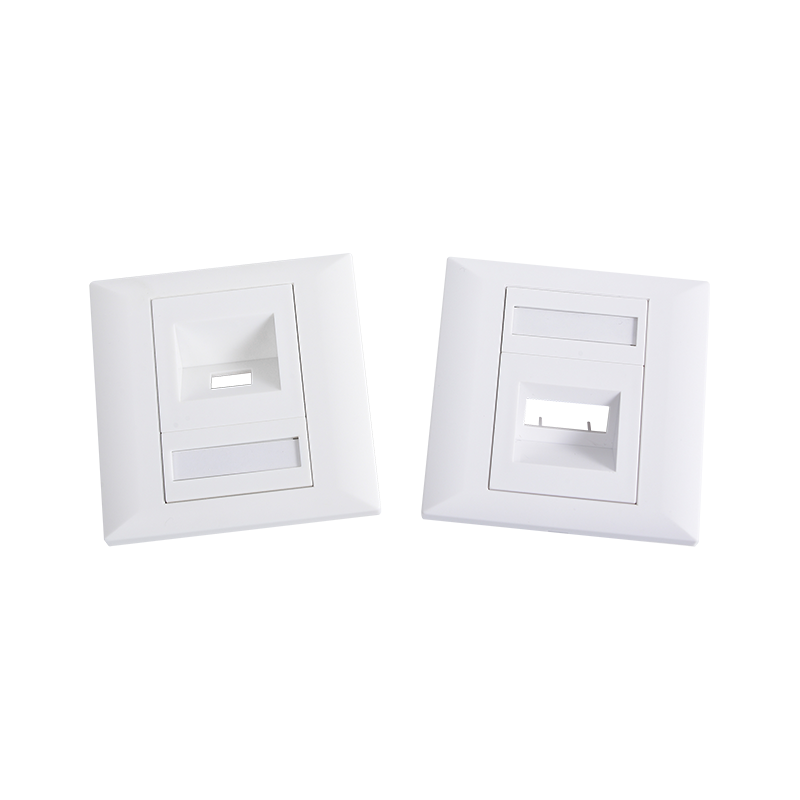

1. กรอบใบหน้าที่ฝังตัวไม่มีสกรูปรากฏบนพื้นผิวติดตั้งและถอดชิ้นส่วนง่าย
2. พื้นที่ระบุตัวตนด้านหน้าขนาดใหญ่ขึ้นสะดวกสำหรับการระบุพอร์ตพร้อมแผ่นป้ายที่ถอดออกได้สะดวกสำหรับการจัดการพอร์ต
3. ข้อกำหนดด้านสิ่งแวดล้อม: เป็นไปตามมาตรฐาน ROHS
4. การใช้พลาสติกวิศวกรรม ABS คุณภาพสูงการต่อต้านการชนกันความต้านทานต่อแรงกระแทกไม่ใช่เรื่องง่ายที่จะเปลี่ยนรูป
5. ประสิทธิภาพด้านสิ่งแวดล้อม: อุณหภูมิ: -25 ~ 70 ℃

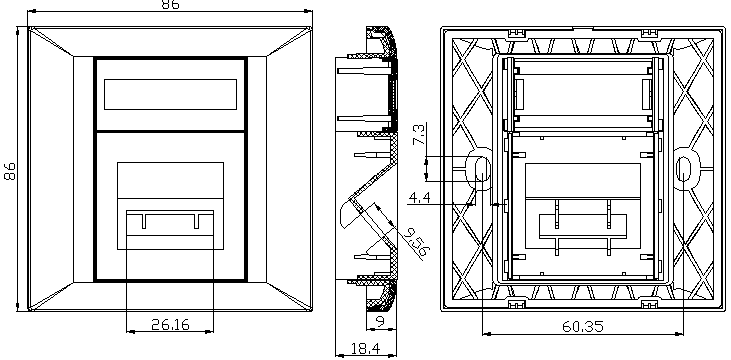

6. โครงร่างภาพวาดและขนาดสูงสุดที่ปรับแต่ง
7. บรรจุภัณฑ์และการจัดเก็บ: ผลิตภัณฑ์ถูกใส่ลงในถุงพุพองพิเศษจากนั้นใส่ลงในกล่องกระดาษแข็งและอุปกรณ์เสริมผลิตภัณฑ์จะถูกวางในเวลาเดียวกันและฉลากที่ระบุรูปแบบผลิตภัณฑ์และปริมาณจะถูกวางไว้ที่มุมซ้ายบนของด้านหน้าของกล่องและใส่ลงในกล่อง ควรเก็บผลิตภัณฑ์ที่บรรจุไว้ในคลังสินค้าซึ่งอุณหภูมิโดยรอบคือ -5 ℃ ~ 30 ℃ความชื้นสัมพัทธ์ไม่เกิน 70%และไม่มีกรดอัลคาไลและก๊าซกัดกร่อนอื่น ๆ ในอากาศโดยรอบและระยะเวลาการเก็บรักษาคือสามปี
8. หมายเหตุ: เครื่องหมายการใช้ผลิตภัณฑ์: บรรจุภัณฑ์ที่ระบุลูกค้า

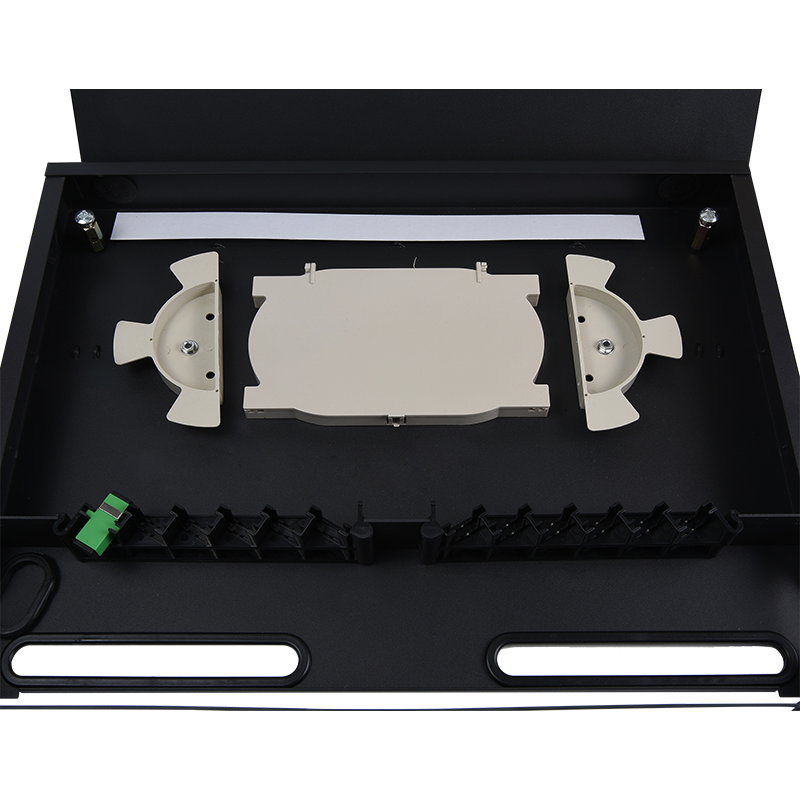

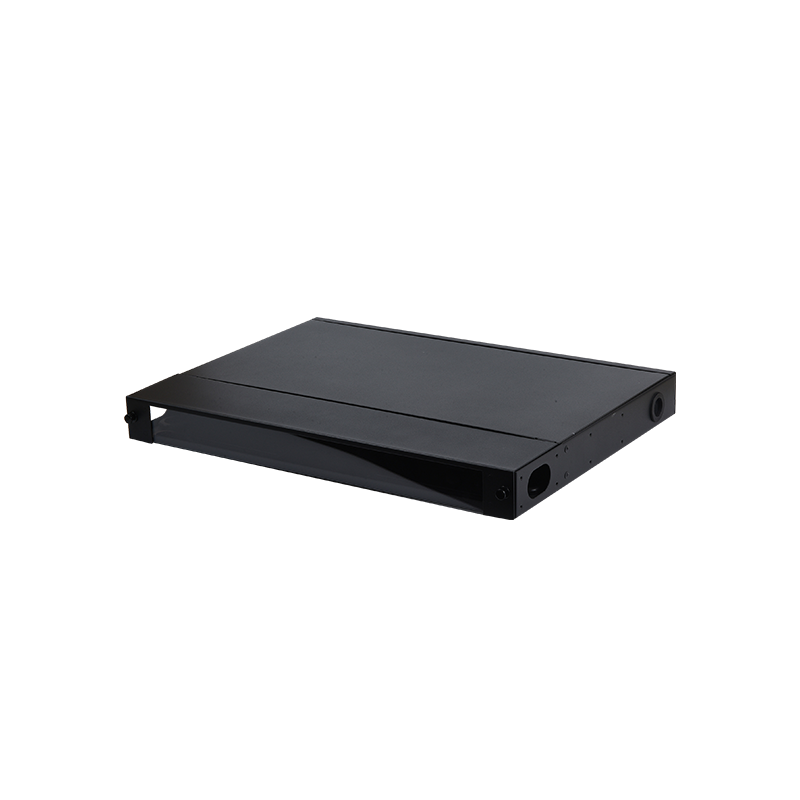

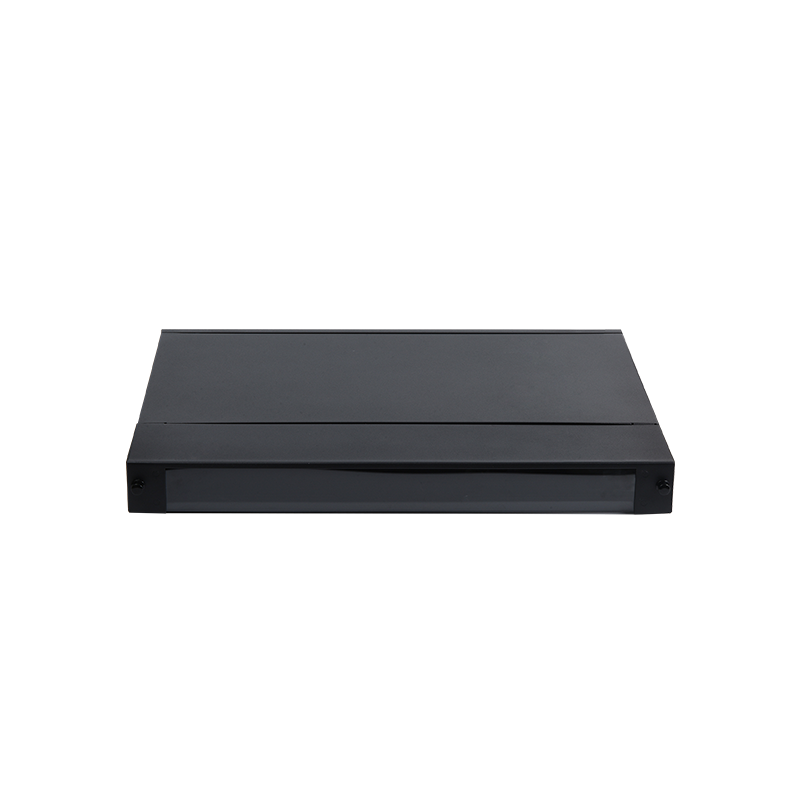

แผงแพทช์ใยแก้วนำแสง 1.19 "แร็คเมานต์มาตรฐานที่ทนทานการออกแบบง่ายต่อการติดตั้งปรับปรุงประสิทธิภาพการทำงานอย่างมากเข้ากันได้กับชั้นวางอุปกรณ์ 19" ตู้และติดผนัง
2. ข้อกำหนดด้านสิ่งแวดล้อม: เป็นไปตามมาตรฐาน ROHS
3. วัสดุบทนำ: ผลิตภัณฑ์แผงแพทช์นี้ใช้เพื่อเชื่อมต่อสายไฟแนวนอนและการเดินสายพื้นที่ทำงานบนชั้นเดียวกันของอาคารและส่วนใหญ่จะใช้สำหรับอุปกรณ์สายไฟและอุปกรณ์เทอร์มินัลหรือการเชื่อมต่อการแปลงอะแดปเตอร์ การผสมพันธุ์ผลิตภัณฑ์และสายผสมพันธุ์เป็นสายเคเบิลคู่บิดเบี้ยวทองแดงและจัมเปอร์สีทองแดง
4. ความสัมพันธ์ระหว่างการจับคู่: ใช้กับตัวเชื่อมต่อของซีรี่ส์มาตรฐานเดียวกัน
5. มาตรฐานที่เกี่ยวข้อง: ข้อมูลจำเพาะทั่วไป: YD/T 926.1-2009
มาตรฐานย่อย: YD/T 926.3-2009
6. พารามิเตอร์ทางเทคนิค:
ลักษณะไฟฟ้า:
A. ช่วงความถี่: 1 ~ 250MHz
B. แรงดันไฟฟ้าทำงาน: 125 V
C. ทนต่อแรงดันไฟฟ้า: DC1000V (AC750V) 1 นาทีโดยไม่มีการสลายและปรากฏการณ์
D. การลดทอน crosstalk ใกล้จบ: ≥6db
E. ความต้านทานฉนวน: ค่าเริ่มต้น≥100mΩหลังจากทดสอบความร้อนชื้นคงที่≥100mΩ
คุณสมบัติเชิงกล:
A. แรงแทรกและแรงดึงออก: แรงแทรกไม่เกิน 20n และแรงดึงออกไม่น้อยกว่า 20n
B. เอฟเฟกต์ของอุปกรณ์เชื่อมต่อตัวเชื่อมต่อ: 50n 60 ± 5s
C. IDC เทอร์มินัลถูกจับเป็น 23 ~ 26AWG Twisted Pair
ความทนทาน:
A. จำนวนครั้งที่ปลั๊กและซ็อกเก็ตถูกแทรก: 750 ครั้ง
B. จำนวนการยุติลวด: 250 ครั้ง
7. การรักษาวัสดุและพื้นผิว:
A. วัสดุโลหะ:
วงเล็บ: เหล็กรีดเย็นพ่นด้วยพลาสติก
เข็มทอง: ชุบทองฟอสเฟอร์บรอนซ์
IDC การ์ดลวดลวด: ฟอสเฟอร์บรอนซ์ชุบนิกเกิล
B. วัสดุที่ไม่ใช่โลหะ:
พลาสติก: PC Polycarbonate, PBT
C. ความหนาของชั้นทองชุบ: 3 ~ 50U ทองชุบ
D. วัสดุ PCB: FR4
8. ประสิทธิภาพด้านสิ่งแวดล้อม: อุณหภูมิ: -5 ~ 40 ℃ความชื้น: ≤85% (อุณหภูมิ 85 ℃± 3 ℃)
การทดสอบสเปรย์เกลือ:
A. ค่า pH ของสารละลายเกลือก่อนการทำให้เป็นอะตอมอยู่ระหว่าง 6.5 และ 7.2 (35 ± 2 ℃);
B. สารละลายเกลือถูกเตรียมด้วยโซเดียมคลอไรด์ (บริสุทธิ์ทางเคมีบริสุทธิ์วิเคราะห์) และน้ำกลั่นหรือปราศจากไอออน
ความเข้มข้นของมันคือ (5 ± 0.1)% (เปอร์เซ็นต์มวล);
C. การทำให้เป็นอะตอมอย่างต่อเนื่องถูกนำมาใช้และระยะเวลาที่แนะนำคือ 48H;
D. เมื่อทำให้เป็นอะตอมมีความจำเป็นที่จะต้องป้องกันสิ่งสกปรกเช่นน้ำมันและฝุ่นและอุณหภูมิและความชื้นของอากาศเจ็ทที่ส่งผลกระทบต่องาน
เงื่อนไขสำหรับพื้นที่

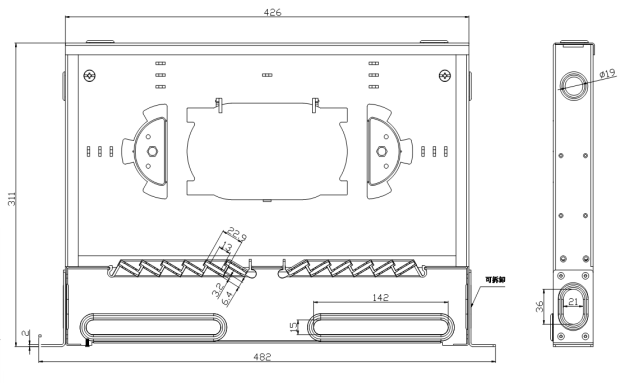

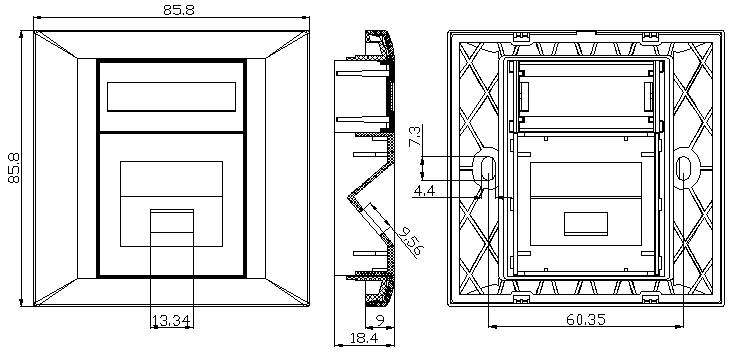

9. การวาดโครงร่างและ SIZ สูงสุดปรับแต่ง
10. บรรจุภัณฑ์และการจัดเก็บ: ผลิตภัณฑ์ถูกใส่ลงในถุงพุพองพิเศษจากนั้นใส่ลงในกล่องกระดาษแข็งและอุปกรณ์เสริมผลิตภัณฑ์จะถูกวางในเวลาเดียวกันและฉลากที่ระบุรูปแบบผลิตภัณฑ์และปริมาณติดอยู่ที่มุมซ้ายบนของด้านหน้าของกล่องและใส่ลงในกล่อง ควรเก็บผลิตภัณฑ์ที่บรรจุไว้ในคลังสินค้าซึ่งอุณหภูมิโดยรอบคือ -5 ℃ ~ 30 ℃ความชื้นสัมพัทธ์ไม่เกิน 70%และไม่มีกรดอัลคาไลและก๊าซกัดกร่อนอื่น ๆ ในอากาศโดยรอบและระยะเวลาการเก็บรักษาคือสามปี
ปริมาณการบรรจุปกติ: 10 กล่องต่อกล่อง 1 ต่อกล่อง 10 ต่อกล่อง
11. หมายเหตุ: เครื่องหมายการใช้ผลิตภัณฑ์: บรรจุภัณฑ์ที่ระบุลูกค้า
