วิธีเลือกแจ็คสโตน Cat7 ที่ดีที่สุดสำหรับการตั้งค่าเครือข่ายของคุณ？

การเลือกสิ่งที่ดีที่สุด แจ็คสโตน แมว7 มาจากปัจจัยหลักสามประการ: ประเภทชีลด์ (STP เทียบกับ FTP) รูปแบบการสิ้นสุดของตัวเชื่อมต่อ (โดยไม่ต้องใช้เครื่องมือเทียบกับการเจาะลง) และความเข้ากันได้กับเกจตัวนำของสายเคเบิลของคุณ . เมื่อทำสิ่งที่ถูกต้องแล้วเครือข่ายของคุณจะเข้าถึงแบนด์วิดท์พิกัด 600 เมกะเฮิรตซ์ ของ แมว7 อย่างสม่ำเสมอในระยะสูงสุด 100 เมตร ส่วนด้านล่างจะแจกแจงทุกประเด็นในการตัดสินใจด้วยข้อมูลจำเพาะ การเปรียบเทียบ และคำแนะนำในการใช้งานจริง

อะไรทำให้แจ็คสโตน "เข้ากันได้กับ Cat7"

Cat7 เป็นมาตรฐาน ISO/IEC 11801 Class F ไม่ใช่มาตรฐาน TIA/EIA ซึ่งหมายความว่ารายละเอียดข้อมูลจำเพาะแตกต่างจากการจัดประเภท Cat5e/Cat6 ทั่วไป แจ็คสโตนแบบ Cat7 ของแท้ต้องมีคุณสมบัติตรงตามเกณฑ์ประสิทธิภาพขั้นต่ำต่อไปนี้:

สังเกตว่า Cat7 กำหนดให้มีการป้องกันเต็มรูปแบบในทุกส่วนประกอบ รวมถึงแจ๊กแบบกุญแจด้วยนั่นเอง แจ็คที่มีป้ายกำกับว่า "Cat7" แต่ขาดการป้องกันคู่บวกกับสายถักโดยรวมไม่เป็นไปตามมาตรฐาน โดยไม่คำนึงถึงคำกล่าวอ้างทางการตลาด

ประเภทการป้องกัน: เหตุใด S/FTP จึงไม่สามารถต่อรองได้สำหรับ Cat7

สายเคเบิล Cat7 ใช้โครงสร้าง S/FTP (Screened Foiled Twisted pair): แต่ละคู่จากสี่คู่ถูกห่อด้วยฟอยล์แยกกัน จากนั้นมัดทั้งหมดจะอยู่ในตะแกรงแบบถัก แจ็คสโตนแบบ Cat7 จะต้องดำเนินการป้องกันเส้นทางนั้นต่อไปโดยไม่ขาดตอน ต่อไปนี้คือความหมายที่แท้จริงของแต่ละฉลากป้องกัน:

• FTP/SCTP – ฟอยล์รวมแผ่นเดียวเท่านั้น เหมาะสำหรับ Cat6A ไม่เพียงพอสำหรับ Cat7
• S/FTP – ฟอยล์คู่เดี่ยวพร้อมเปียด้านนอก ขั้นต่ำที่จำเป็นสำหรับ Cat7
• เอสเอฟ/เอฟทีพี – ฟอยล์คู่เดี่ยวบวกเปียด้านนอกบวกฟอยล์ด้านนอก เกินข้อกำหนด Cat7; ที่ใช้กันทั่วไปสำหรับสภาพแวดล้อมทางอุตสาหกรรมหรือที่มีการรบกวนสูง

เกราะที่แตกหักที่จุดสิ้นสุดจะทำหน้าที่เป็นเสาอากาศ เพื่อเชิญชวนให้ EMI เข้ามา ในทางปฏิบัติ เอเลี่ยนครอสทอล์ค (AXT) สามารถเพิ่มได้มากถึง 30 เดซิเบล หากตัวป้องกันไม่ได้ต่อสายดินที่แจ็คอย่างเหมาะสม - เพียงพอที่จะทำให้ลิงก์ 10GBase-T ออฟไลน์โดยสิ้นเชิง

การต่อสายดินโล่อย่างถูกต้อง

แจ็คหุ้มฉนวนจะมีประโยชน์ก็ต่อเมื่อมีการต่อสายดินที่ปลายด้านหนึ่ง (แผงแพทช์หรือด้านแผ่นผนัง) การต่อสายดินที่ปลายทั้งสองข้างจะสร้างกราวด์กราวด์ มองหาแจ็คที่มีตัวเรือนโลหะในตัวซึ่งหนีบเข้ากับกรอบแผงแพทช์ที่มีการต่อสายดินโดยตรง ซึ่งช่วยลดความจำเป็นในการใช้สายกราวด์หางเปียแยกต่างหาก และลดข้อผิดพลาดในการติดตั้ง

GG45 กับ TERA: การเลือกรูปแบบตัวเชื่อมต่อ Cat7 ที่เหมาะสม

Cat7 ไม่ได้ใช้อินเทอร์เฟซ RJ45 มาตรฐาน ระบบตัวเชื่อมต่อสองตัวมีอิทธิพลเหนือกว่า และการเลือกอันที่ผิดหมายถึงการซื้อสายแพตช์และแผ่นปิดหน้าที่ใช้ร่วมกันไม่ได้:

สำหรับห้องปฏิบัติการที่บ้านและการใช้งานธุรกิจขนาดเล็กส่วนใหญ่ GG45 เป็นตัวเลือกที่ใช้งานได้จริง เนื่องจากสายแพทช์ RJ45 ที่มีอยู่จะยังคงทำงานที่ระดับประสิทธิภาพ Cat6A ในขณะที่สายแพทช์ Cat7 ดั้งเดิมจะปลดล็อคแบนด์วิดท์เต็ม 600 MHz

รูปแบบการสิ้นสุด: ไม่ต้องใช้เครื่องมือเทียบกับ Punch-Down

วิธีที่คุณต่อสายเคเบิลเข้ากับแจ็คจะส่งผลต่อทั้งเวลาในการติดตั้งและความน่าเชื่อถือในระยะยาว แจ็คสโตน Cat7 มีรูปแบบการยกเลิกหลักสองรูปแบบ:

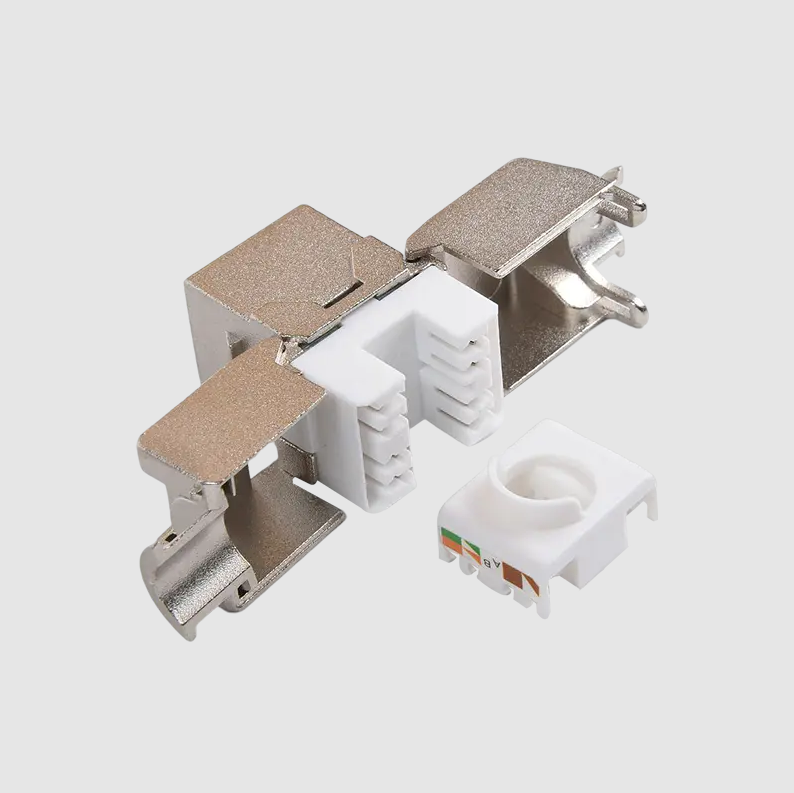

การยกเลิก Tool-Less (คลิป IDC)

ตัวนำไฟฟ้าจะถูกสอดเข้าไปในช่องที่มีป้ายกำกับและปิดฝาลง เพื่อตัดและสัมผัสกันพร้อมกัน ข้อดี ได้แก่ การติดตั้งที่รวดเร็วกว่า (โดยทั่วไป ต่ำกว่า 2 นาทีต่อแจ็ค เมื่อฝึกฝนแล้ว) ไม่ต้องใช้เครื่องมือเจาะ และลดความเสี่ยงที่ตัวนำจะขับเกิน ข้อเสียคือต้นทุนต่อหน่วยจะสูงขึ้นเล็กน้อย และให้ความรู้สึกคุ้นเคยน้อยกว่าสำหรับผู้ติดตั้งที่มีประสบการณ์ซึ่งคุ้นเคยกับวิธีการแบบเดิม

การยุติแบบ Punch-Down (110-Style)

เครื่องมือเจาะลง 110 ขับตัวนำแต่ละตัวเข้าไปในช่อง IDC วิธีนี้เป็นมาตรฐานอุตสาหกรรมในการวางสายเคเบิลแบบมีโครงสร้าง และเป็นที่ต้องการของมืออาชีพที่ทำงานแผงแพทช์ในปริมาณมาก สำหรับ Cat7 ตรวจสอบให้แน่ใจว่าเครื่องมือเจาะลงของคุณมี การตั้งค่าผลกระทบต่ำ — การใช้แรงมากเกินไปอาจทำให้ชีลด์ฟอยล์ในแต่ละคู่เสียหายได้ ซึ่งจะทำให้การป้องกันที่คุณจ่ายไปลดลง

คุณควรเลือกแบบไหน?

• DIY หรือการวิ่งขนาดเล็ก (แจ็ค 1–10): ไม่ต้องใช้เครื่องมือเร็วกว่าและหลีกเลี่ยงต้นทุนของเครื่องมือเจาะลงที่มีคุณภาพ
• การวิ่งระดับมืออาชีพหรือการวิ่งขนาดใหญ่ (20 แจ็ค): การเจาะลงด้วยเครื่องมือที่ปรับเทียบแล้วให้ผลลัพธ์ที่สม่ำเสมอมากขึ้นในขนาดต่างๆ
• การติดตั้งเพิ่มเติมหรือพื้นที่แคบ: แม่แรงแบบไม่ต้องใช้เครื่องมือมักมีโปรไฟล์ด้านหลังที่กะทัดรัดกว่า และง่ายต่อการใช้งานด้านหลังกล่องผนังตื้น

ความเข้ากันได้ของตัวนำวัด: จับคู่แจ็คกับสายเคเบิลของคุณ

สายเคเบิล Cat7 ผลิตขึ้นในรูปแบบโซลิดคอร์และแบบควั่น ซึ่งแต่ละสายต้องการการออกแบบหน้าสัมผัส IDC ที่แตกต่างกัน:

• ตัวนำไฟฟ้าแข็ง (22–24 AWG): มาตรฐานสำหรับการวิ่งในผนัง หน้าสัมผัสของ IDC เจาะฉนวนอย่างหมดจดบนลวดตัน อย่าใช้แจ็คตีเกลียวอย่างเดียวกับสายเคเบิลแข็ง — ปีกหน้าสัมผัสอาจไม่สามารถวางได้อย่างเหมาะสม ทำให้เกิดความต่อเนื่องเป็นช่วงๆ
• ตัวนำตีเกลียว (26–28 AWG): ใช้สำหรับสายแพทช์ หน้าสัมผัส IDC แบบควั่นจะมีช่องที่กว้างกว่าเพื่อจับเส้นใยหลายเส้น การใช้แจ็คโซลิดอย่างเดียวบนสายเคเบิลตีเกลียวทำให้เกิดความต้านทานการสัมผัสสูงและการสูญเสียสัญญาณ
• แจ็คพิกัดคู่ (22–26 AWG): ยอมรับตัวนำทั้งสองประเภท แนะนำเมื่อคุณไม่แน่ใจเกี่ยวกับข้อมูลจำเพาะของสายเคเบิลหรือสร้างสภาพแวดล้อมแบบผสม

ตรวจสอบช่วง AWG ที่พิมพ์บนตัวแจ็คว่าตรงกับเกจตัวนำของสายเคเบิลก่อนซื้อเสมอ

การกำหนดค่าสายไฟ: T568A กับ T568B

แจ็คสโตน แมว7s รองรับรูปแบบการเดินสายทั้ง T568A และ T568B ตัวโครงการเองไม่ส่งผลกระทบต่อประสิทธิภาพการทำงาน — สิ่งที่สำคัญคือความสม่ำเสมอของแจ็ค แพตช์พาเนล และสายแพตช์ทุกตัวในระยะเดียวกัน การผสม T568A ที่ปลายด้านหนึ่งกับ T568B ที่อีกด้านหนึ่งจะสร้างสายเคเบิลแบบครอสโอเวอร์ ซึ่งจะใช้งานไม่ได้กับสวิตช์เครือข่ายมาตรฐาน

• T568B เป็นเรื่องธรรมดาที่สุดในการติดตั้งเชิงพาณิชย์ในอเมริกาเหนือ
• T568A เป็นที่ต้องการในหน่วยงานภาครัฐและการติดตั้งระหว่างประเทศบางแห่ง และจำเป็นโดย ANSI/TIA-570-C สำหรับการเดินสายไฟในที่พักอาศัย

แจ็ค Cat7 ส่วนใหญ่มีไดอะแกรมการเดินสายรหัสสีสำหรับทั้งสองแผนบนตัวเครื่องหรือในบรรจุภัณฑ์ เลือกหนึ่งรายการและบันทึกตัวเลือกของคุณ — ซึ่งจะช่วยปกป้องใครก็ตามที่ทำการบำรุงรักษาในปีต่อมา

ข้อมูลจำเพาะที่สำคัญที่ต้องตรวจสอบก่อนซื้อ

ใช้รายการตรวจสอบนี้เมื่อประเมินรายการแจ็คสโตนหรือเอกสารข้อมูล Cat7:

1. แบนด์วิธที่ได้รับการจัดอันดับ: ต้องเป็น ≥ 600 MHz สิ่งที่ต่ำกว่าคือ Cat6A หรือต่ำกว่า
2. การป้องกัน: โครงสร้าง S/FTP พร้อมตัวเครื่องที่เป็นสื่อกระแสไฟฟ้าซึ่งประกอบเข้ากับแผงที่มีการต่อสายดิน
3. การสูญเสียการแทรกที่ 600 MHz: ควรเป็น ≤ 0.4 dB ต่อรุ่นช่องสัญญาณ ISO/IEC 11801
4. NEXT (Near-End Crosstalk) ที่ 600 MHz: มองหาค่า ≥ 60 dB สำหรับระยะขอบที่สูงกว่าค่าต่ำสุด
5. การสูญเสียผลตอบแทนที่ 600 MHz: ≥ 15 dB เป็นเกณฑ์ที่ใช้ได้จริงสำหรับความน่าเชื่อถือ 10GBase-T
6. ช่วงตัวนำ: ยืนยันว่าตรงกับ AWG ของสายเคเบิลของคุณ (โดยทั่วไปคือ 22–24 AWG สำหรับ Cat7 แบบทึบติดผนัง)
7. รอบการผสมพันธุ์: แจ็คคุณภาพได้รับการจัดอันดับสำหรับการแทรก ≥ 750 หน่วยงบประมาณมักจะระบุเพียง 200
8. ชุบหน้าสัมผัส: หน้าสัมผัสเคลือบทอง (≥ 50 µin) ต้านทานการเกิดออกซิเดชันและรักษาความต้านทานหน้าสัมผัสต่ำเมื่อเวลาผ่านไป

ข้อผิดพลาดในการติดตั้งทั่วไปที่ทำให้ประสิทธิภาพของ Cat7 ลดลง

แม้แต่แจ็คที่มีสเปคสูงสุดก็สามารถทำงานได้ต่ำกว่าหากติดตั้งไม่ถูกต้อง นี่เป็นข้อผิดพลาดที่พบบ่อยที่สุด:

• ไม่บิดเบี้ยวมากเกินไปเมื่อสิ้นสุด: Cat7 อนุญาตสูงสุด 13 มม. (0.5 นิ้ว) ของตัวนำที่ไม่บิดเกลียวที่แจ็ค หากเกินนี้จะเพิ่ม crosstalk และอาจล้มเหลวในการทดสอบการรับรองช่องสัญญาณ
• ไม่รักษาห่วงหยดบนโล่: เมื่อเดินสายเคเบิลที่มีฉนวนหุ้มผ่านช่องผนัง ให้ปล่อยห่วงเล็กๆ ไว้เพื่อป้องกันไม่ให้ความชื้นซึมไปตามสายถักเข้าไปในตัวแจ็ค
• การมัดสายเคเบิลให้แน่นเกินไป: การบีบอัดสายเคเบิล S/FTP ที่ส่วนโค้งจะทำให้ฟอยล์แต่ละคู่เสียรูป ทำให้เกิดความไม่ต่อเนื่องของอิมพีแดนซ์ ใช้ตัวยึดแบบตีนตุ๊กแกแทนสายรัดซิปพลาสติกในการวิ่ง Cat7
• การละเมิดรัศมีโค้งขั้นต่ำ: สายเคเบิล Cat7 มีรัศมีการโค้งงอขั้นต่ำ 8×เส้นผ่านศูนย์กลางของสายเคเบิล (โดยทั่วไปประมาณ ~ 60 มม. สำหรับสายเคเบิลเส้นผ่านศูนย์กลาง 7.5 มม.) การโค้งงอที่เข้มงวดมากขึ้นทำให้เกิดการสะท้อนที่ไม่ผ่านการทดสอบการสูญเสียกลับ
• การผสมส่วนประกอบที่มีชีลด์และไม่มีการชีลด์: การใช้แจ็ค Cat7 บนสายเคเบิล Cat6A ที่ไม่มีการชีลด์ หรือในทางกลับกัน จะลบล้างข้อดีของการชีลด์ และสร้างความไม่ต่อเนื่องของกราวด์

เมื่อใดควรเลือก แจ็คสโตน Cat7 เทียบกับ Cat6A

ค่าใช้จ่ายโครงสร้างพื้นฐาน Cat7 โดยประมาณ เพิ่มขึ้น 20–35% กว่าการติดตั้ง Cat6A ที่เทียบเท่า เบี้ยประกันภัยนั้นสมเหตุสมผลในสถานการณ์เฉพาะ แต่ไม่จำเป็นในสถานการณ์อื่น:

ทดสอบการยกเลิก Cat7 ของคุณหลังการติดตั้ง

ผู้ทดสอบภาคสนามเป็นวิธีเดียวที่จะยืนยันว่าช่อง Cat7 ตรงตามข้อกำหนด เครื่องมือทดสอบ Wiremap พื้นฐานไม่เพียงพอ — ไม่ได้วัดพารามิเตอร์โดเมนความถี่ ใช้เครื่องทดสอบที่มีความสามารถ ความแม่นยำระดับ IIIe หรือระดับ IV (ตาม IEC 61935-1) เพื่อรับรองช่อง Cat7 การทดสอบสำคัญที่จะดำเนินการ:

• แผนผังลวด: ตรวจสอบความต่อเนื่องของพินและไม่มีคู่ที่ข้าม แยก หรือกลับด้าน
• การกวาดการสูญเสียการแทรก (สูงสุด 600 MHz): ยืนยันว่าการลดทอนสัญญาณอยู่ภายในขีดจำกัดช่อง Cat7 ตลอดช่วงความถี่ทั้งหมด
• ถัดไปและ FEXT: การวัดแบบ Crosstalk ที่จะตรวจจับปัญหาของตัวนำที่ไม่บิดเกลียวที่จุดสิ้นสุดของแจ็ค
• ความต่อเนื่องของโล่: ตรวจสอบว่าลวดเดรนหรือสายถักเชื่อมต่อแบบ end-to-end โดยไม่ต้องลัดวงจรกับคู่ตัวนำ

หากช่องสัญญาณล้มเหลว ปัญหาที่พบบ่อยที่สุดคือการคลายแจ็คที่มากเกินไป ฟอยล์คู่ที่เสียหาย หรือการต่อกราวด์ของชีลด์ที่หายไป ทั้งหมดนี้สามารถแก้ไขได้โดยการยุติแจ็คอีกครั้งแทนที่จะเปลี่ยนการเดินสายเคเบิล
