แจ็คสโตน CกT3 เป็นส่วนประกอบทั่วไปในระบบสายเคเบิลเครือข่ายและระบบการสื่อสารด้วยเสียง โดยเฉพาะอย่างยิ่งในระบบโทรศัพท์แบบเก่าหรือเครือข่ายข้อมูลความเร็วต่ำ ในขณะที่เครือข่ายสมัยใหม่ใช้สายเคเบิล Category 5e, Category 6 หรือข้อกำหนดที่สูงกว่ามากขึ้นเรื่อยๆ การทำความเข้าใจวิธีการเชื่อมต่อแจ็คสโตน CAT3 อย่างเหมาะสมยังคงมีความสำคัญในแอปพลิเคชันเสียงหรือระบบเดิมบางอย่าง การติดตั้งที่เหมาะสมไม่เพียงแต่รับประกันการส่งสัญญาณที่เชื่อถือได้ แต่ยังหลีกเลี่ยงการแก้ไขปัญหาที่ไม่จำเป็นในอนาคตอีกด้วย
แจ็คสโตน CAT3: ทำความเข้าใจวัตถุประสงค์และการก่อสร้าง
A แจ็คสโตน CAT3 เป็นแจ็คโมดูลาร์ที่โดยทั่วไปจะติดตั้งในแผงแพทช์ แผ่นผนัง หรือกล่องยึดพื้นผิว หน้าที่หลักคือทำหน้าที่เป็นจุดเชื่อมต่อระหว่างสายเคเบิลตีเกลียวคู่ประเภท 3 (โดยปกติจะเป็นสองหรือสี่คู่) และสายแพทช์หรือสายเคเบิลอุปกรณ์
การก่อสร้าง: แจ็คสโตนมีขั้วต่อ RJ-11 (สำหรับสายโทรศัพท์) หรือขั้วต่อ RJ-45 (สำหรับอีเธอร์เน็ต) ที่ปลายด้านหนึ่งและขั้วต่อฉนวนดิสเพลสเมนต์ดิสเพลสเมนต์ (IDC) ที่ปลายอีกด้านหนึ่งสำหรับเชื่อมต่อตัวนำคู่บิดเกลียว
วัตถุประสงค์: สายเคเบิลและแจ็คประเภท 3 เดิมได้รับการออกแบบเพื่อรองรับการรับส่งข้อมูลสูงสุด 10 Mbps แต่ในปัจจุบันมักใช้กับแอปพลิเคชันเสียง (โทรศัพท์)
ขั้นตอนในการเชื่อมต่อ แจ็คสโตน CAT3
การเชื่อมต่อแจ็คสโตน CAT3 อย่างเหมาะสมเป็นกระบวนการที่แม่นยำซึ่งมักต้องใช้เครื่องมือเจาะลง
1. การเตรียมการ
ก่อนที่คุณจะเริ่มเชื่อมต่อ ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือและสื่อดังต่อไปนี้:
- แจ็คสโตน CAT3
- สายคู่บิดเกลียว Category 3 (หรือสาย Category 5e/Cat6 สำหรับเสียง)
- เครื่องมือเจาะลง (โดยทั่วไปคือประเภท 110 หรือประเภทโครน)
- เครื่องปอกสายไฟ
- สายรัดเคเบิลหรือตีนตุ๊กแก (สำหรับการจัดการสายเคเบิล)
2. การปอกและการจัดการสายไฟ
ใช้ที่ปอกสายไฟ ค่อยๆ ปอกปลอกหุ้มสายไฟด้านนอกประมาณ 1-1.5 นิ้ว ระวังอย่าให้ฉนวนด้านในเสียหาย
คลายเกลียวคู่ที่บิดเบี้ยว ยืดและแยกตัวนำแต่ละตัวออก
3.กำหนดมาตรฐานการเดินสายไฟ
ด้านหลังของแจ็คสโตนแบบ Cat3 โดยทั่วไปจะมีรหัสสีพิมพ์อยู่เพื่อแนะนำวิธีเชื่อมต่อสายไฟ สำหรับการเชื่อมต่อด้วยเสียงและข้อมูล โดยทั่วไปจะใช้มาตรฐานการเดินสายไฟสองแบบ: T568A และ T568B
สำหรับแอปพลิเคชันเสียง (พบมากที่สุดใน Cat3): แม้ว่าคุณจะสามารถปฏิบัติตามมาตรฐานข้อมูล T568A หรือ T568B ได้ แต่ในระบบโทรศัพท์ธรรมดา เป็นเรื่องปกติที่จะเชื่อมต่อเฉพาะคู่กลางสองคู่ (สีน้ำเงิน/สีขาว-สีน้ำเงิน และสีส้ม/สีขาว-สีส้ม) หรือเฉพาะคู่ที่คุณต้องการ
เคล็ดลับสำคัญ: ไม่ว่าคุณจะเลือกมาตรฐานใด (A หรือ B) ต้องแน่ใจว่าได้รักษาความสม่ำเสมอตลอดโครงการเดินสายไฟของคุณ
4. การเชื่อมต่อแบบเจาะลง
วางสายไฟไว้ในรอยบาก IDC ที่สอดคล้องกันตามรหัสสีบนแจ็ค (T568A หรือ T568B)
ใช้เครื่องมือย้ำเพื่อกดลงในแนวตั้งบนสายไฟแต่ละเส้น เครื่องมือย้ำจะฝังสายไฟเข้าไปในขั้วต่อพร้อมทั้งตัดสายไฟส่วนเกินออกไปพร้อมๆ กัน
ตรวจสอบให้แน่ใจว่าสายไฟแต่ละเส้นถูกเจาะอย่างแน่นหนาผ่านฉนวนและเชื่อมต่อ
5. การทดสอบและความเป็นระเบียบเรียบร้อย
หลังจากการเชื่อมต่อเสร็จสมบูรณ์แล้ว ให้ใช้เครื่องทดสอบเครือข่าย (หรือเครื่องทดสอบสายโทรศัพท์แบบธรรมดา) เพื่อตรวจสอบการเชื่อมต่อเพื่อความต่อเนื่อง เพื่อให้แน่ใจว่าคู่สายทั้งหมดเชื่อมต่ออย่างเหมาะสม และไม่มีไฟฟ้าช็อตหรือช่องเปิด
งอสายเคเบิลเบาๆ และใช้สายรัดสายเคเบิลหรือตีนตุ๊กแกเพื่อจัดระเบียบและยึดให้แน่น เพื่อลดความเครียดที่จุดเชื่อมต่อของแจ็คสโตน

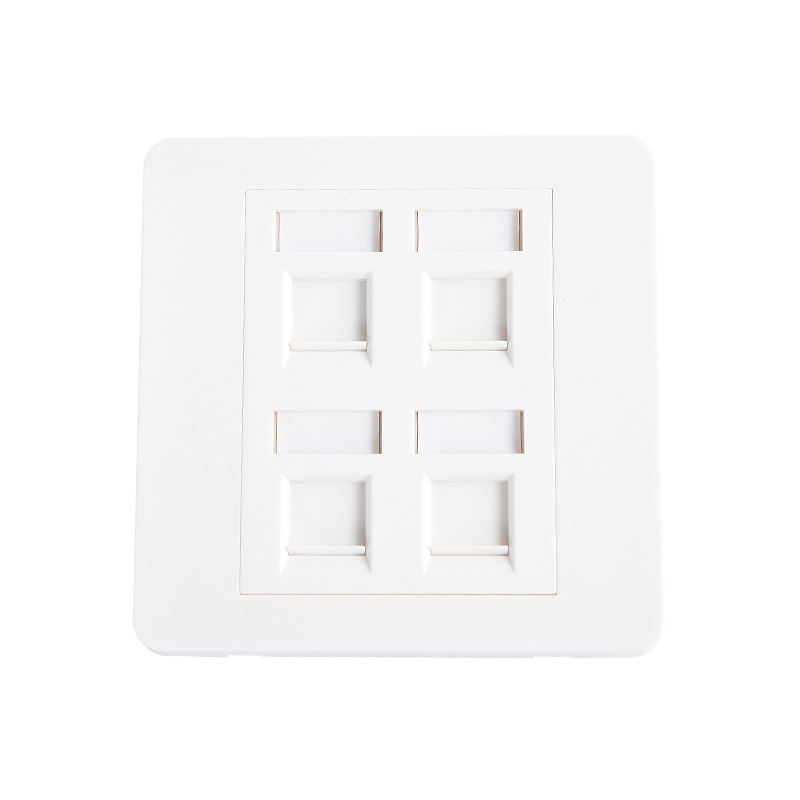

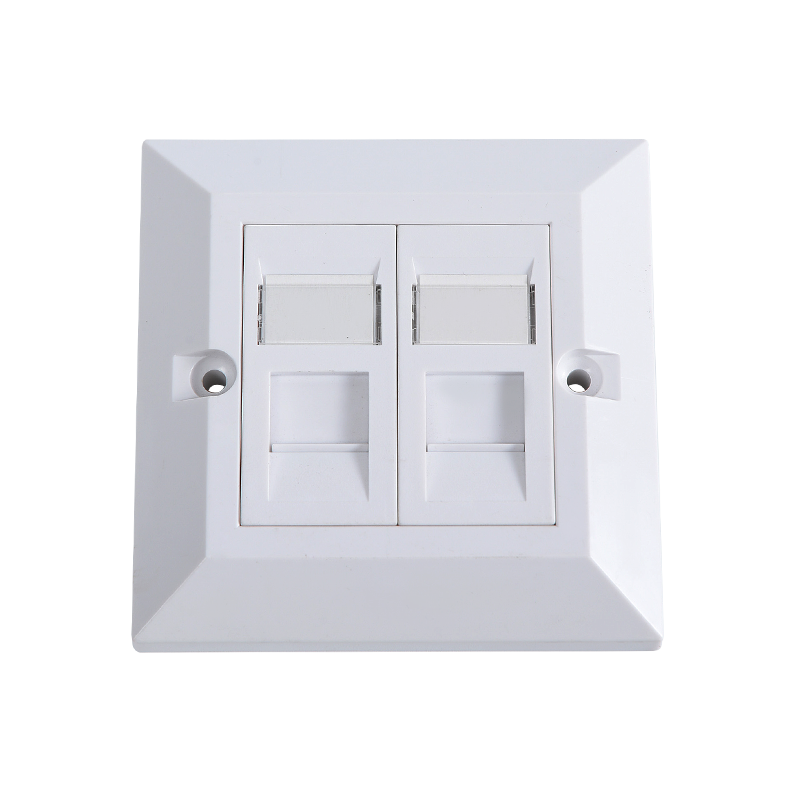

ติดแจ็คสโตน CAT3 เข้ากับแผ่นผนังหรือแผงแพทช์
แม้ว่าแจ็คสโตนแบบ CAT3 จะให้บริการการสื่อสารด้วยเสียงแบบดั้งเดิมหรือแอปพลิเคชันความเร็วต่ำเป็นหลัก การติดตั้งที่เหมาะสมถือเป็นพื้นฐานของความน่าเชื่อถือของระบบสายเคเบิลทั้งหมด ด้วยการปฏิบัติตามขั้นตอนการเดินสายมาตรฐานและการใช้เครื่องมือที่เหมาะสม คุณสามารถมั่นใจได้ว่าระบบสาย CAT3 ของคุณจะมีเสถียรภาพและง่ายต่อการจัดการ โปรดจำไว้ว่า มาตรฐานการเดินสายไฟที่สม่ำเสมอและการทดสอบอย่างละเอียดเป็นกุญแจสำคัญในการติดตั้งให้สำเร็จ
