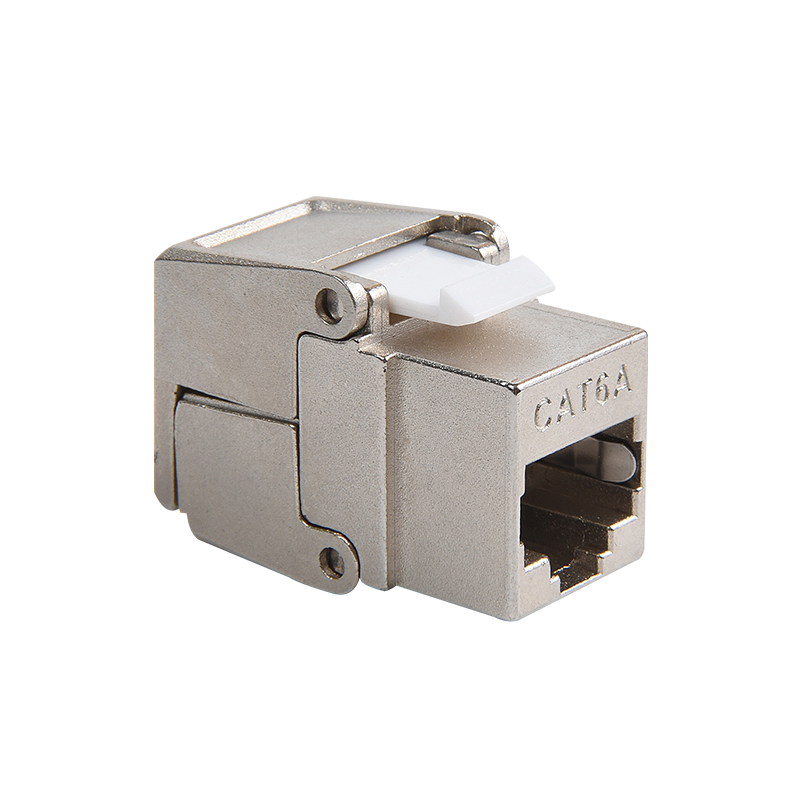

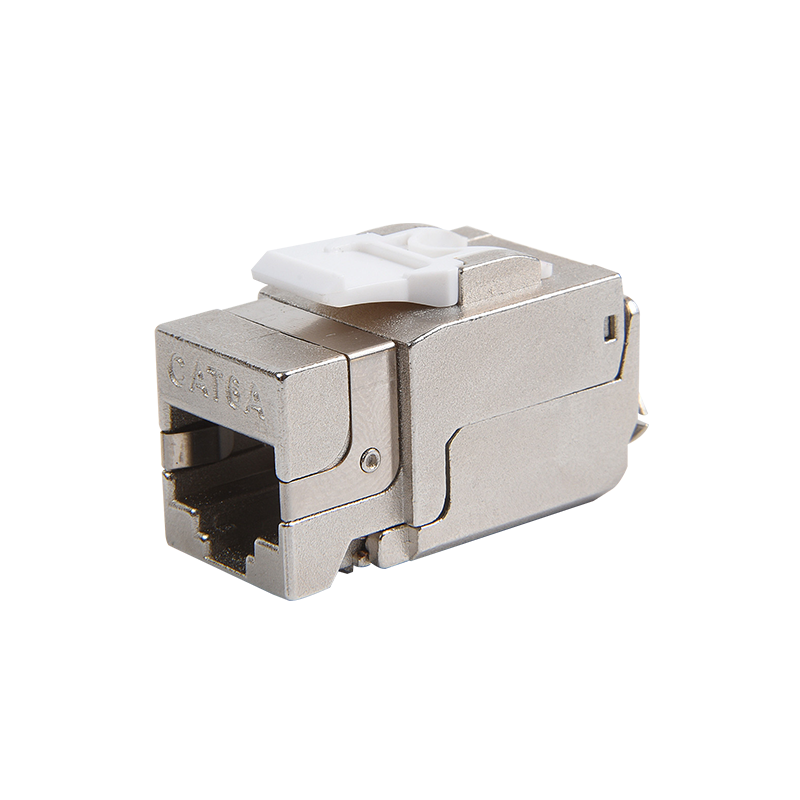

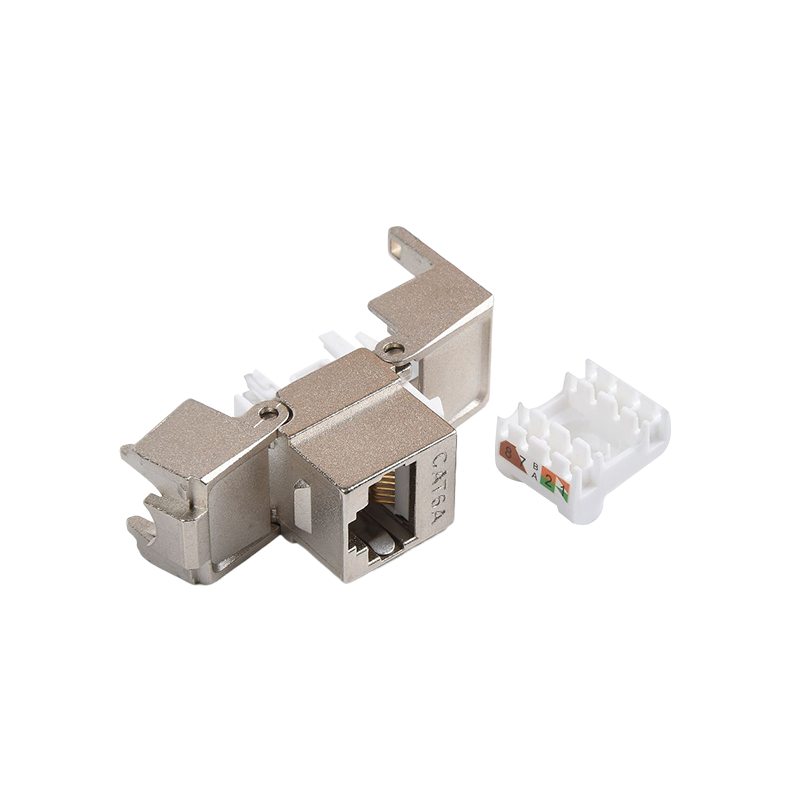

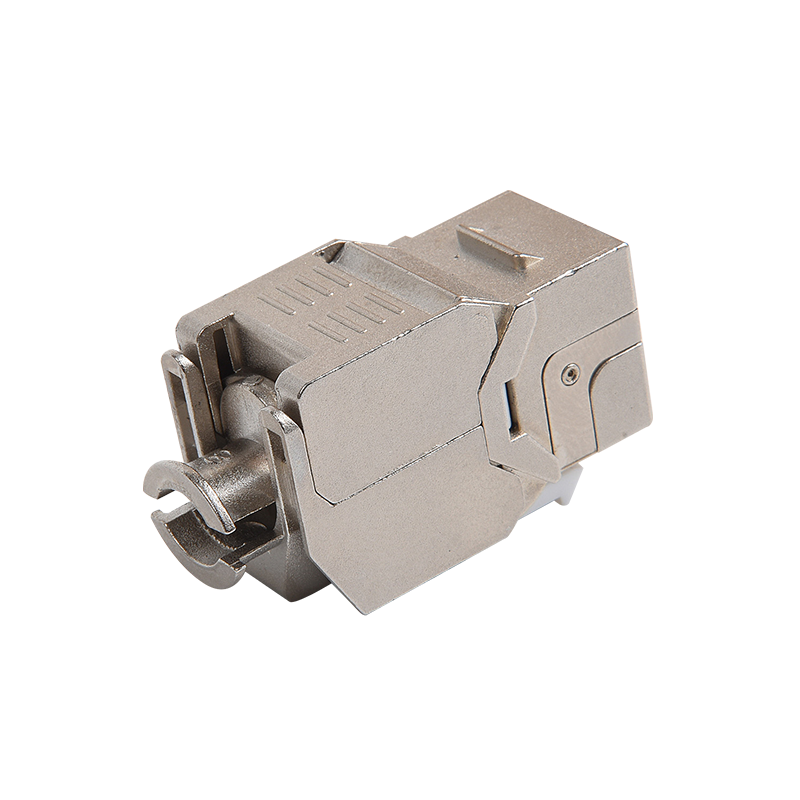

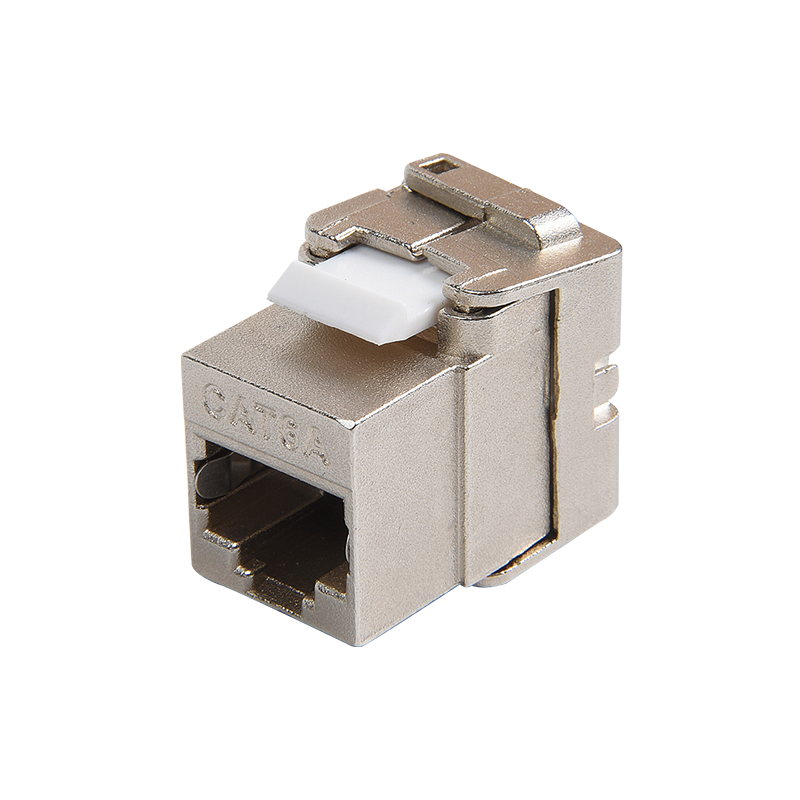

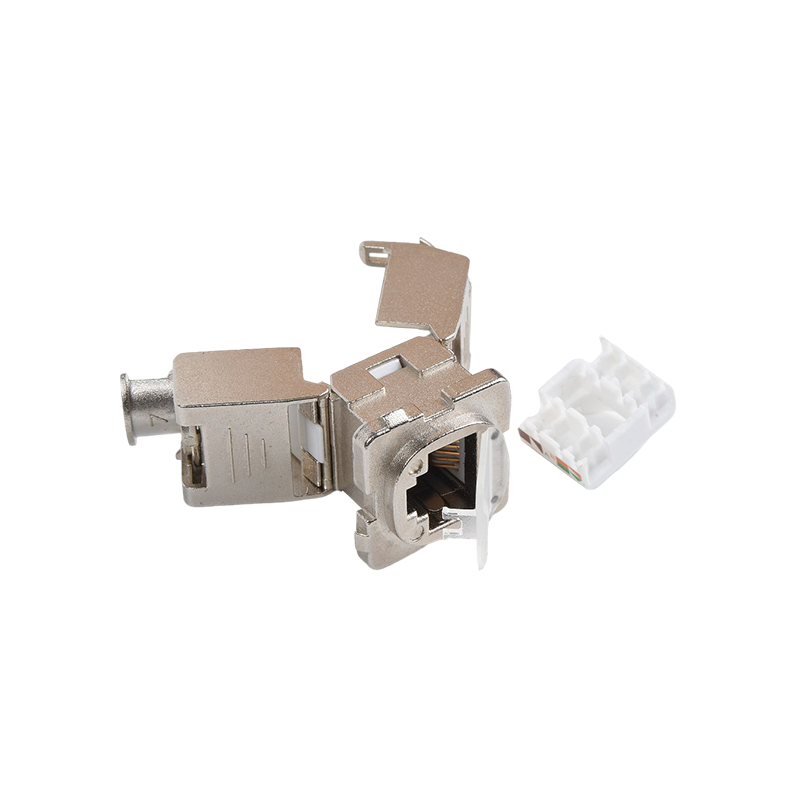

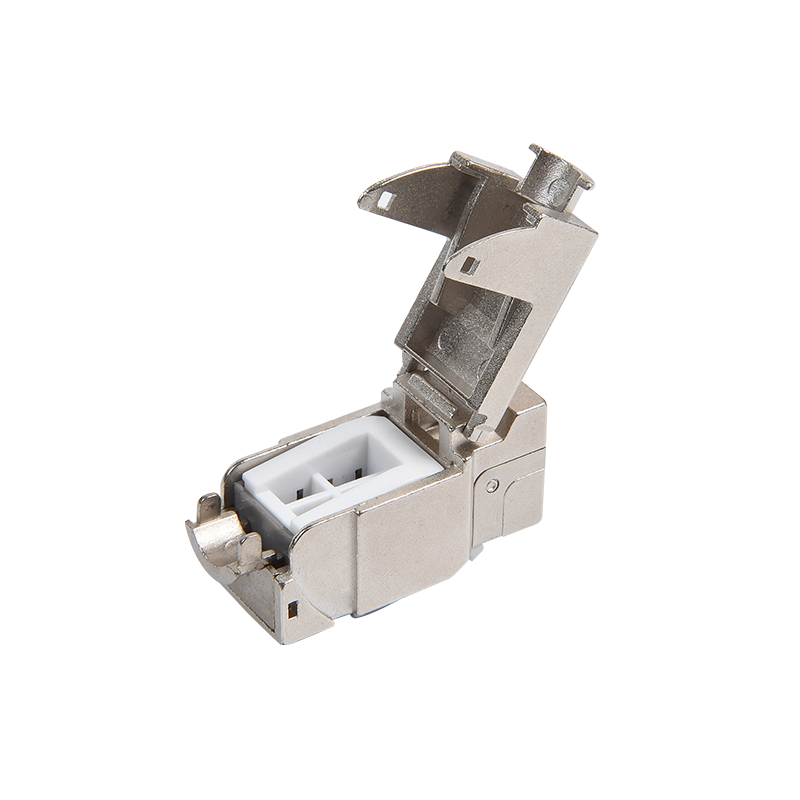

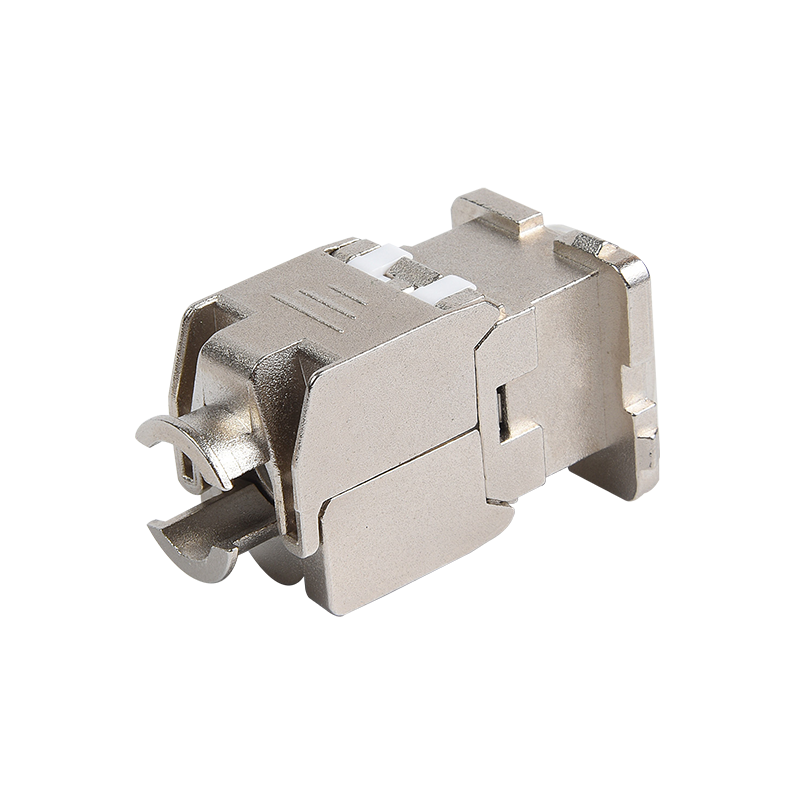

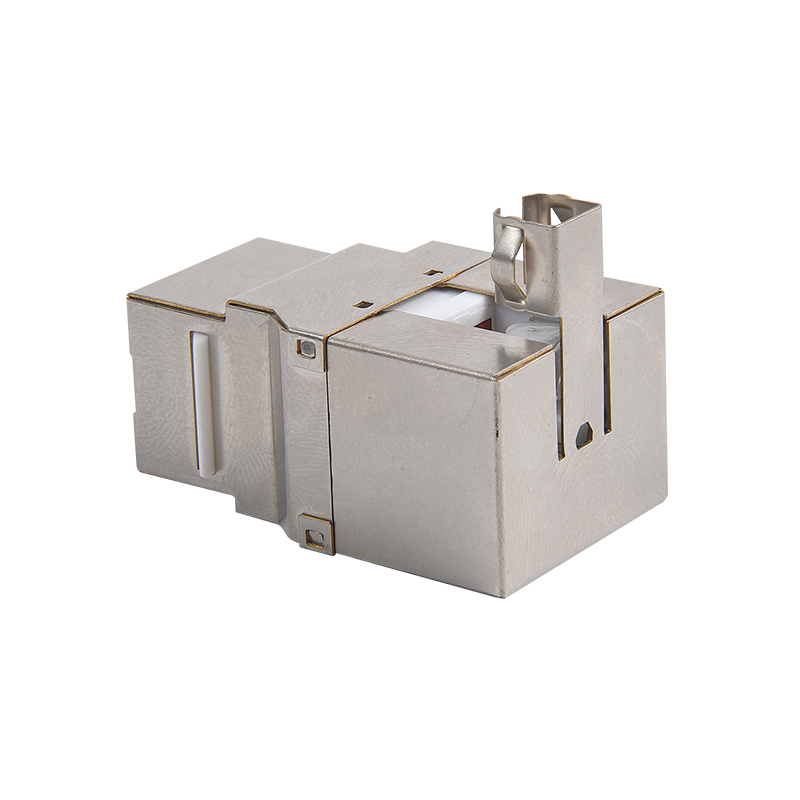

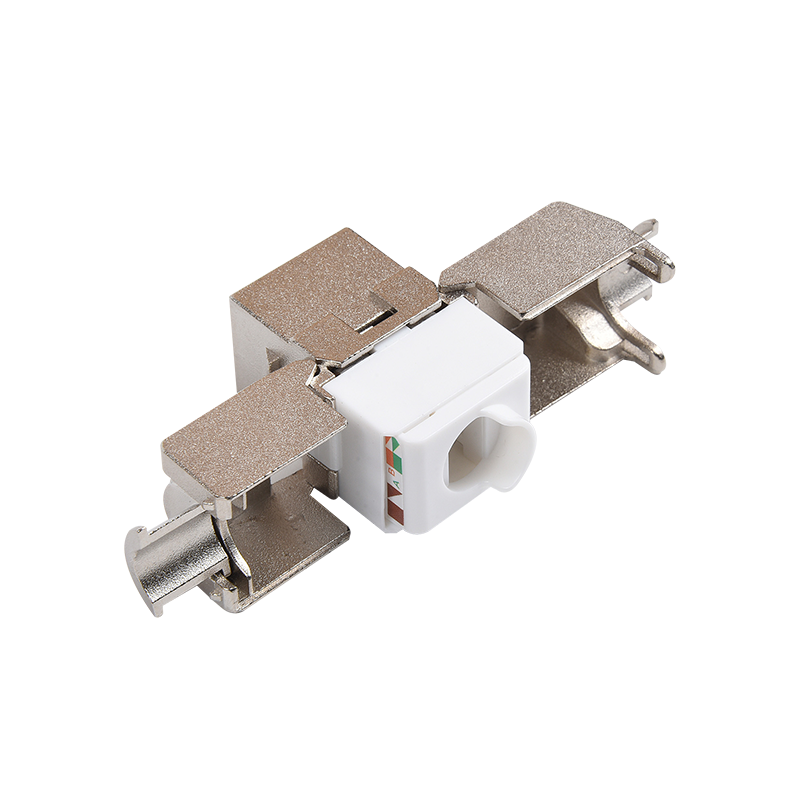

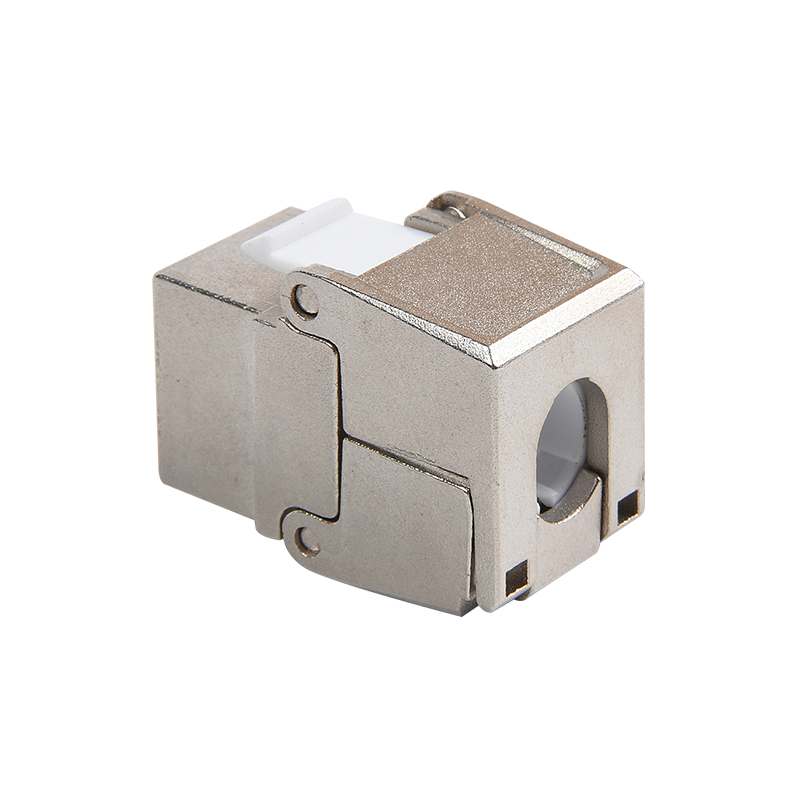

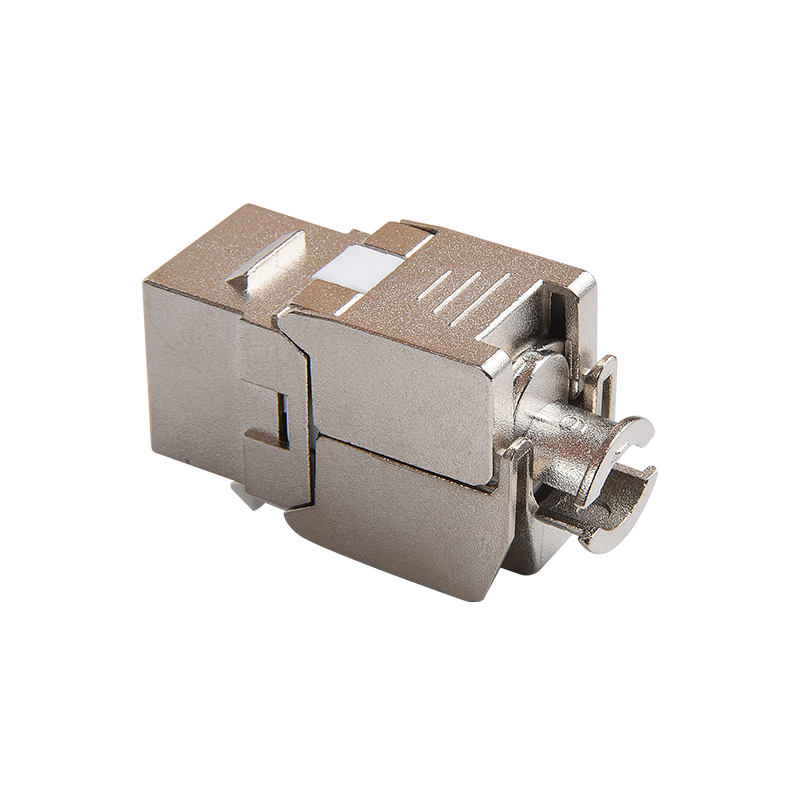

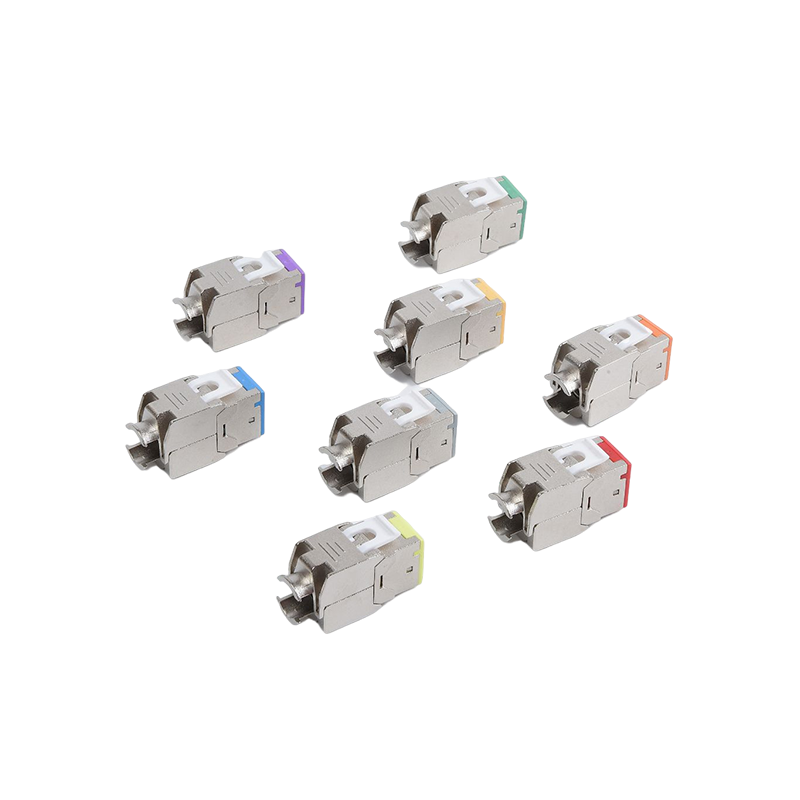

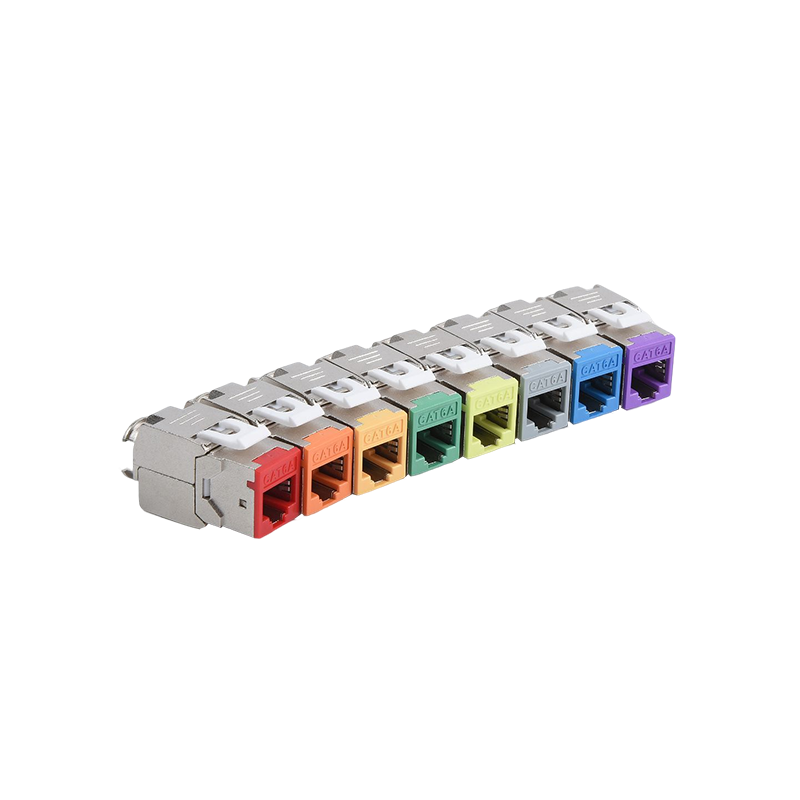

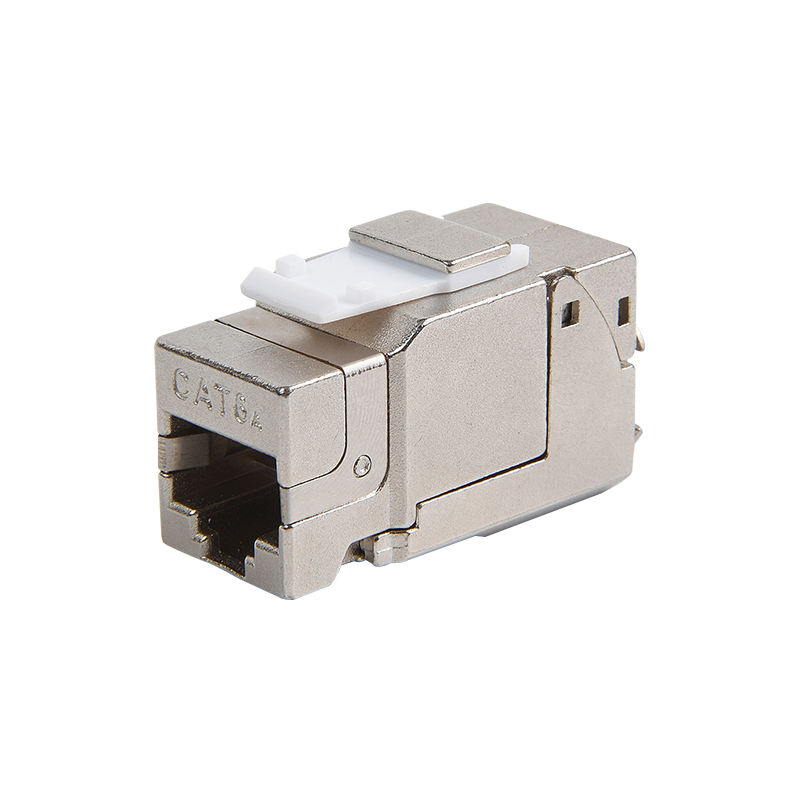

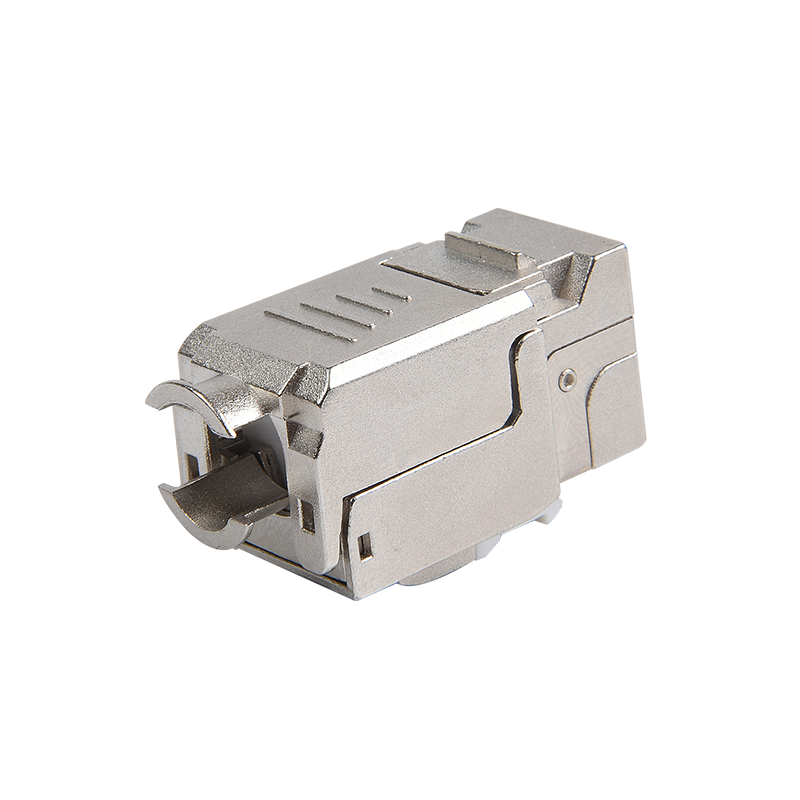

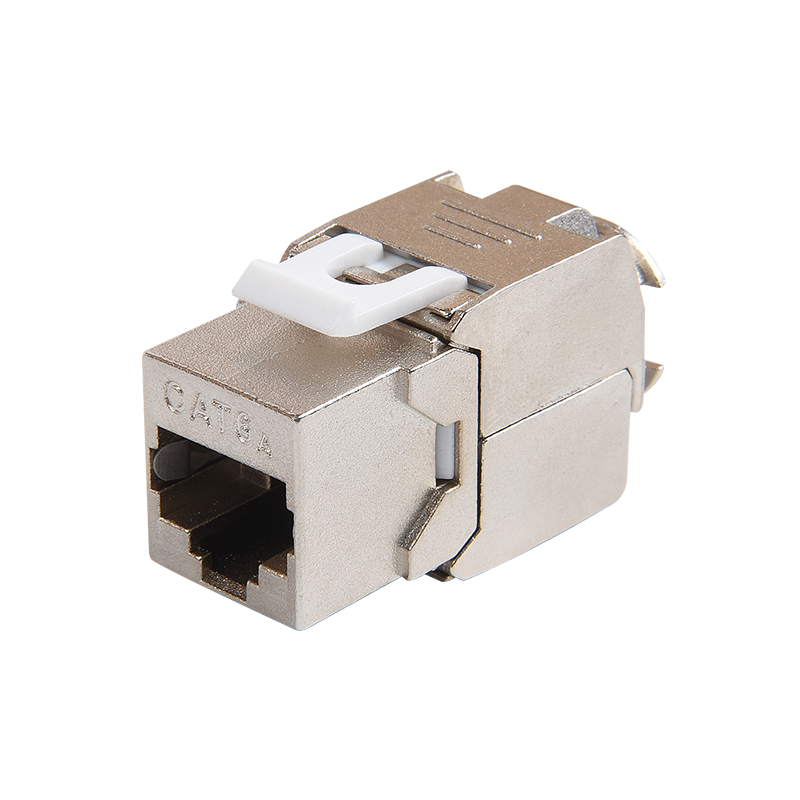

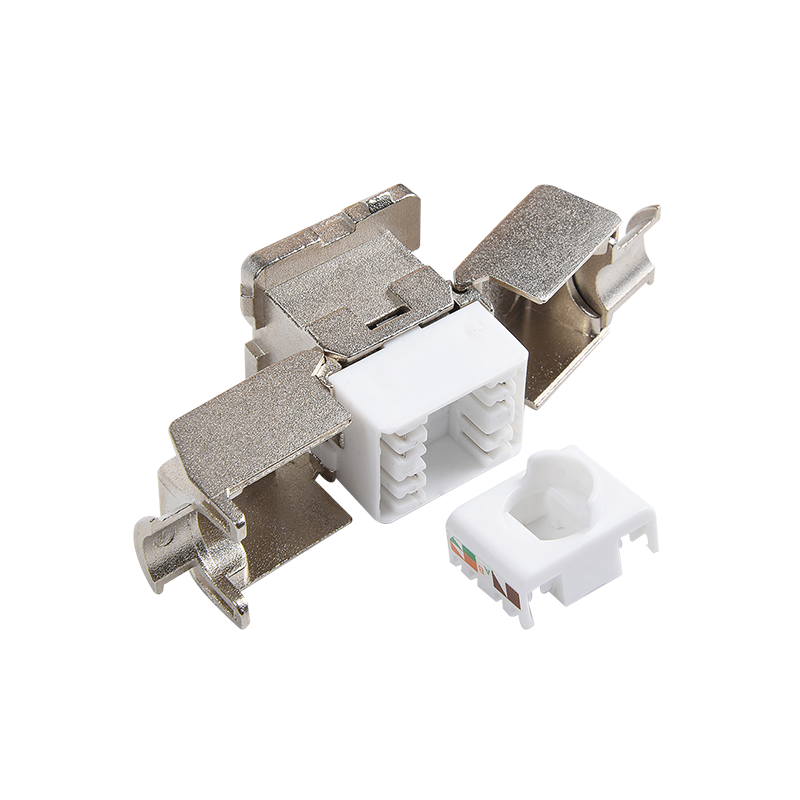

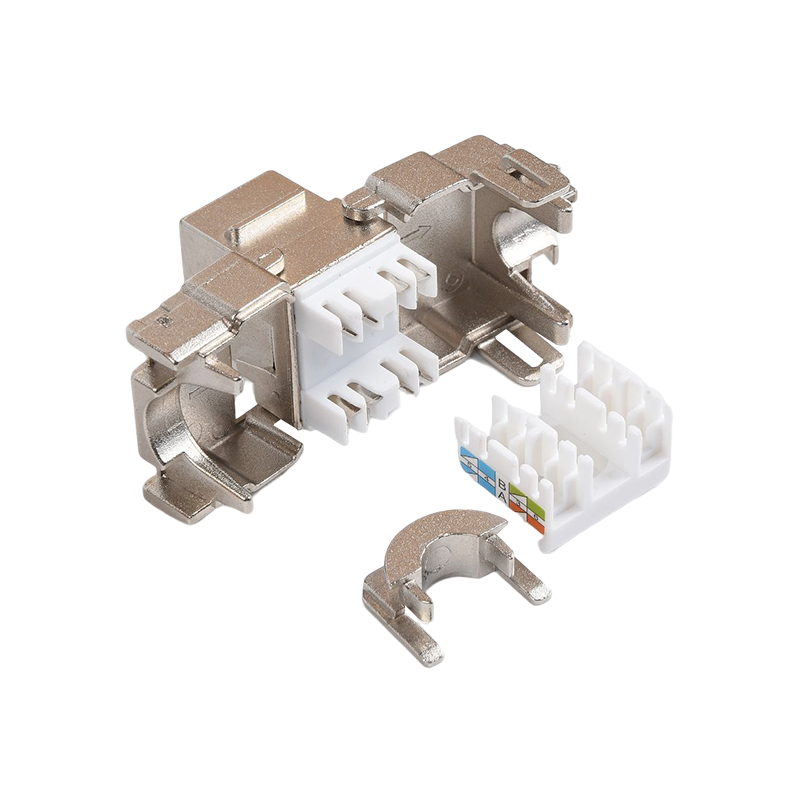

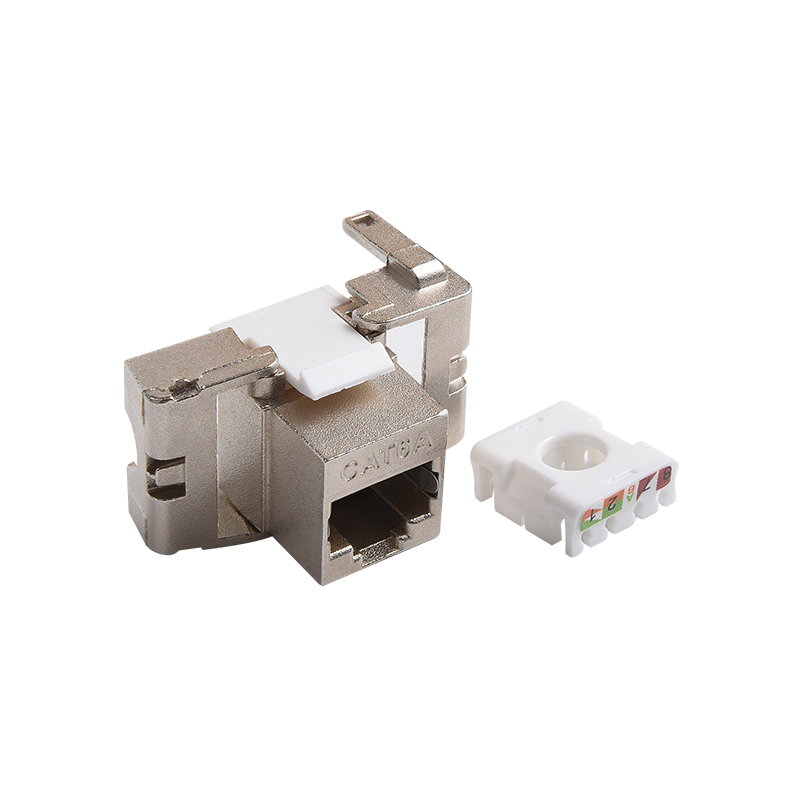

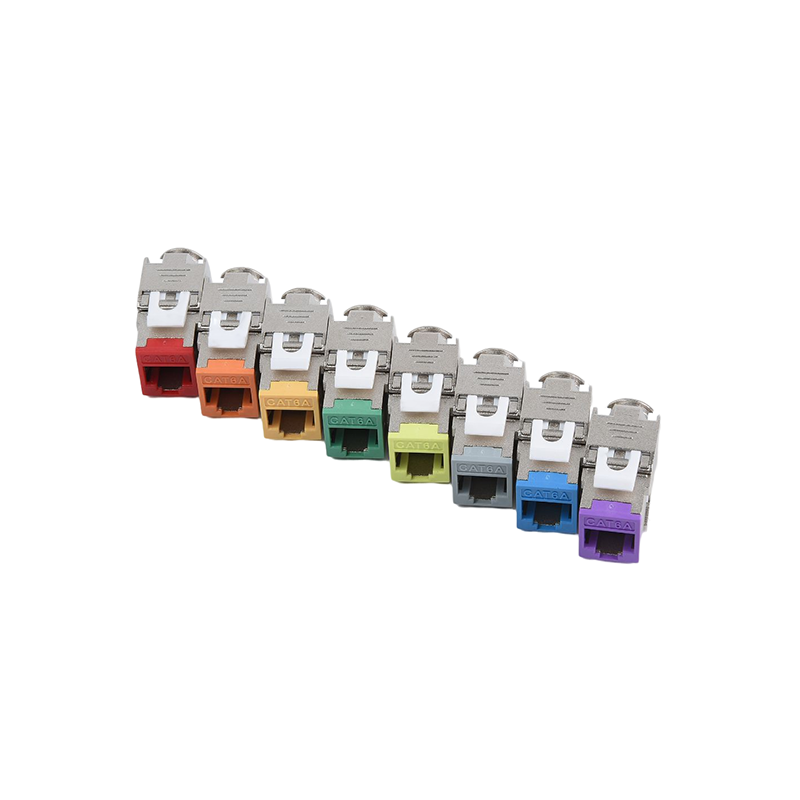

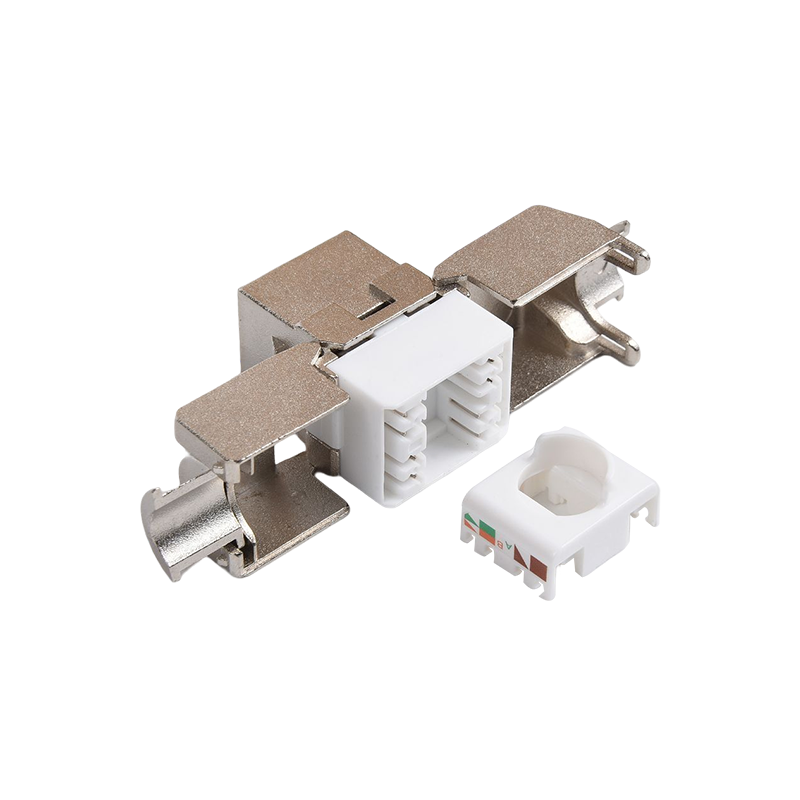

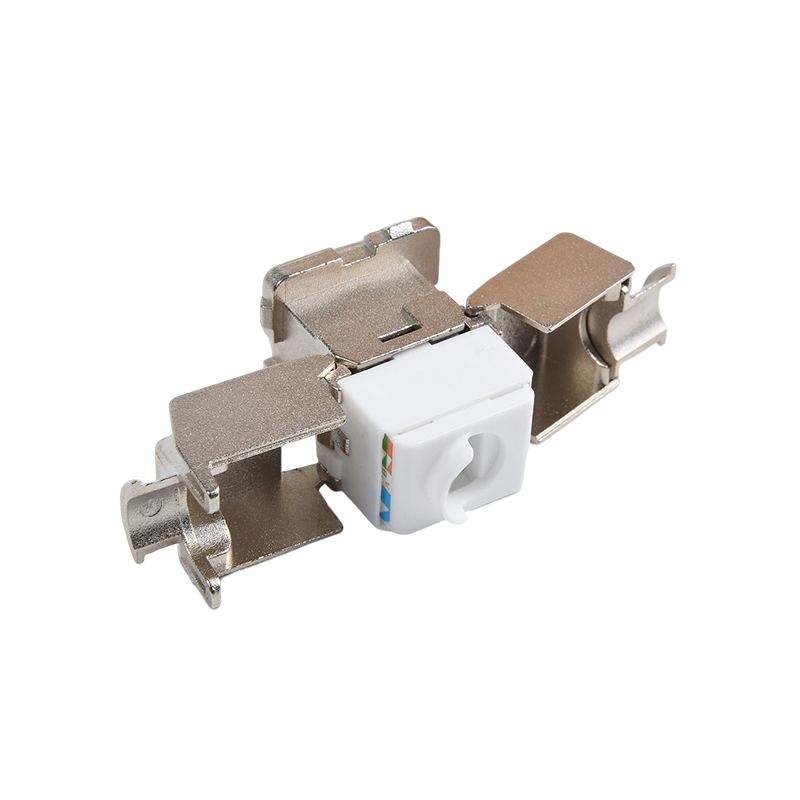

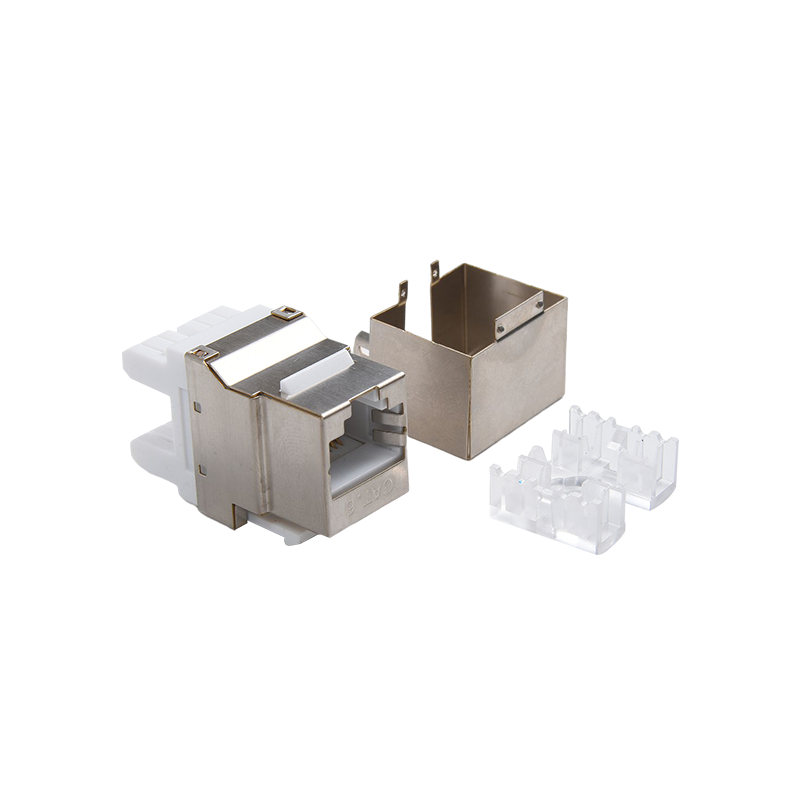

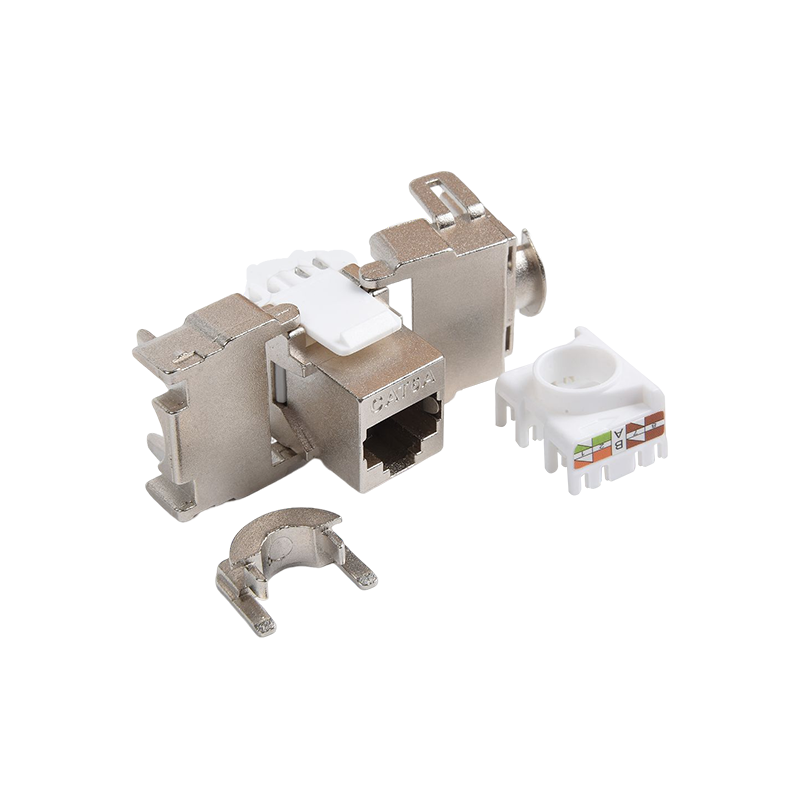

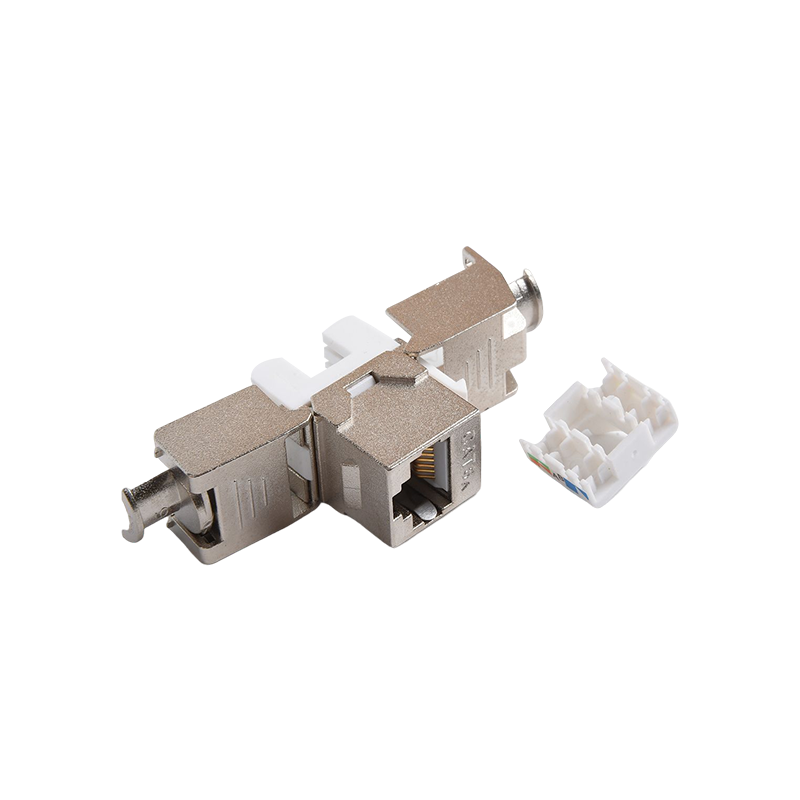

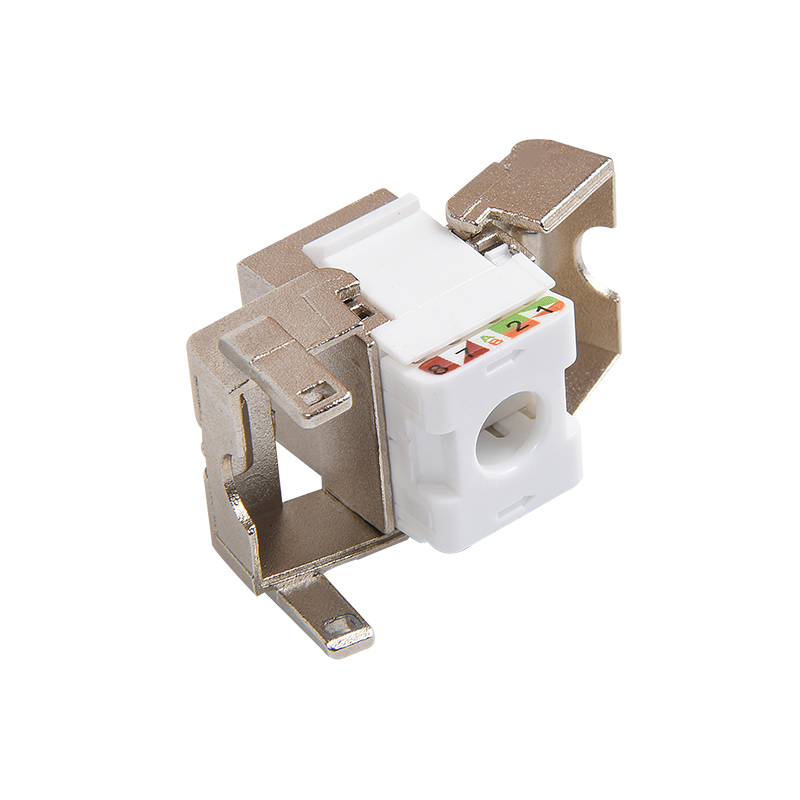

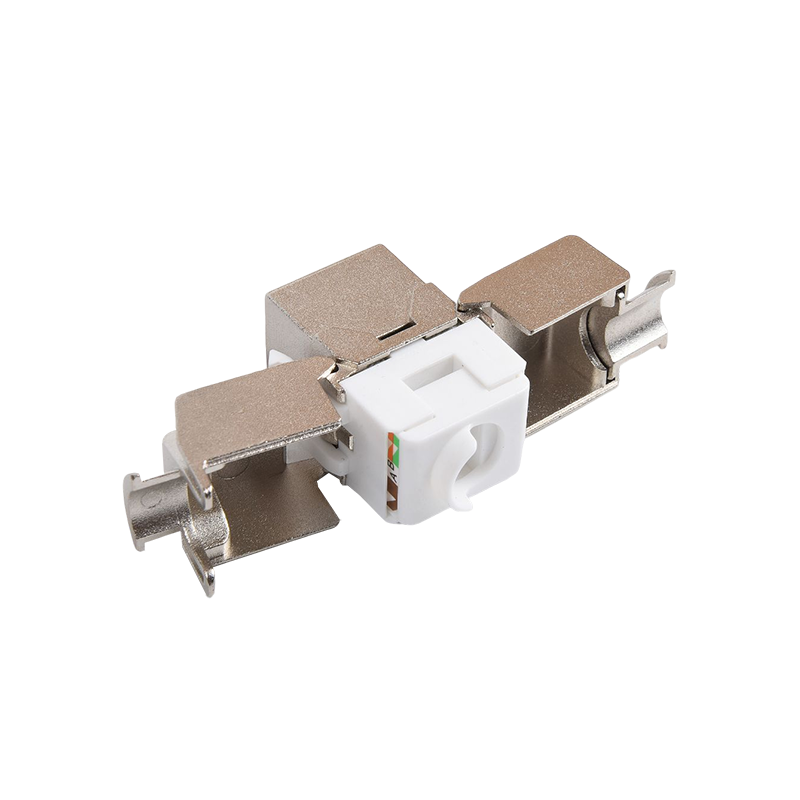

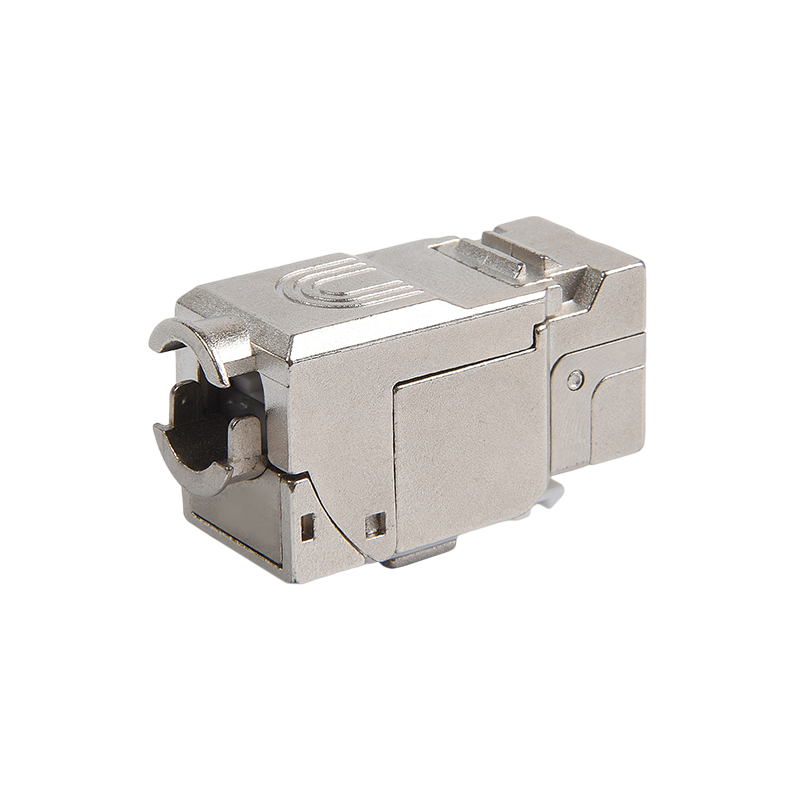

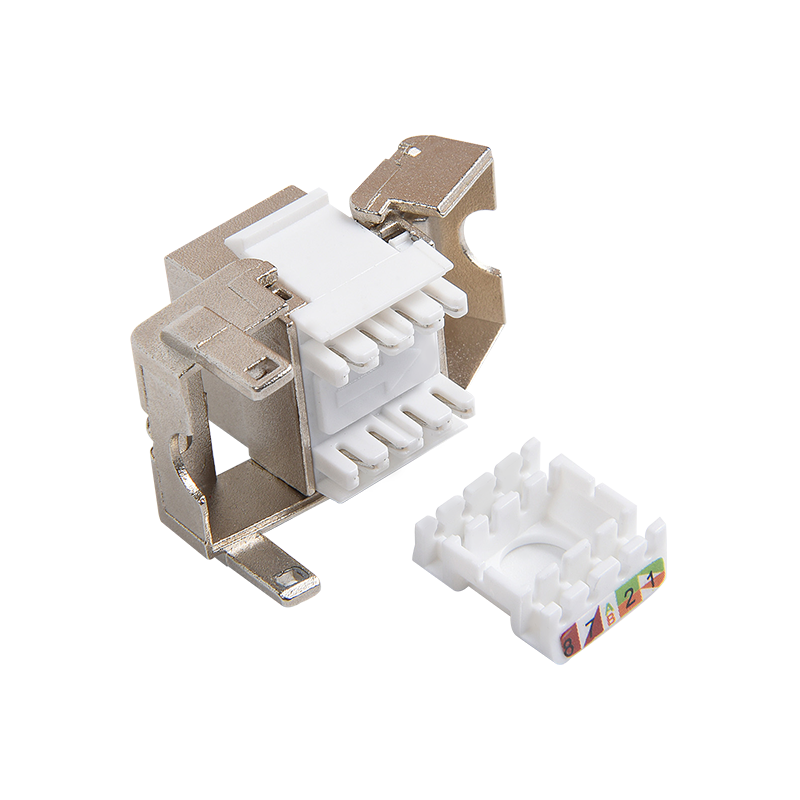

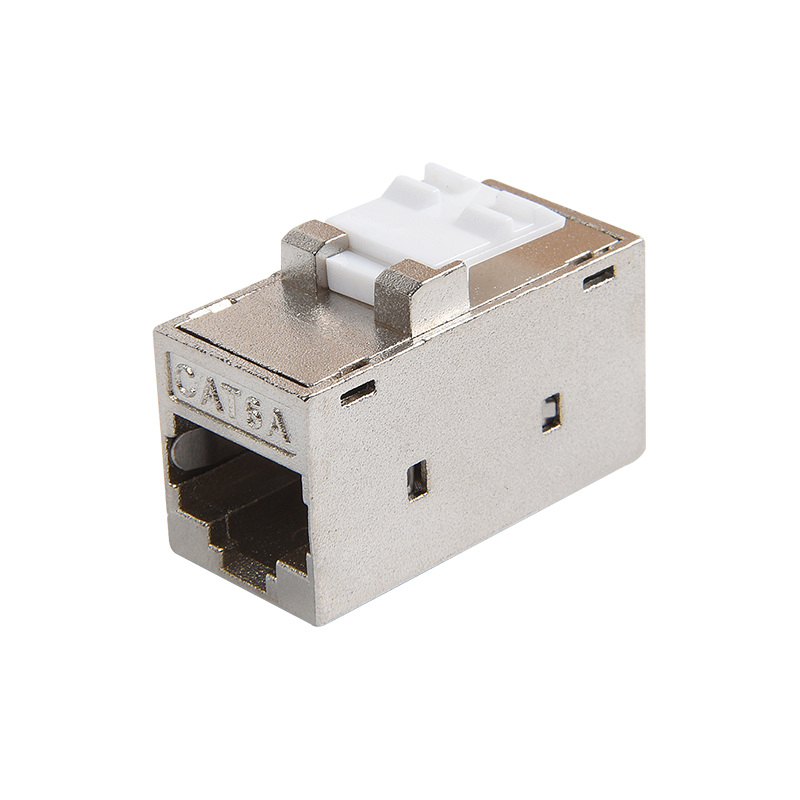

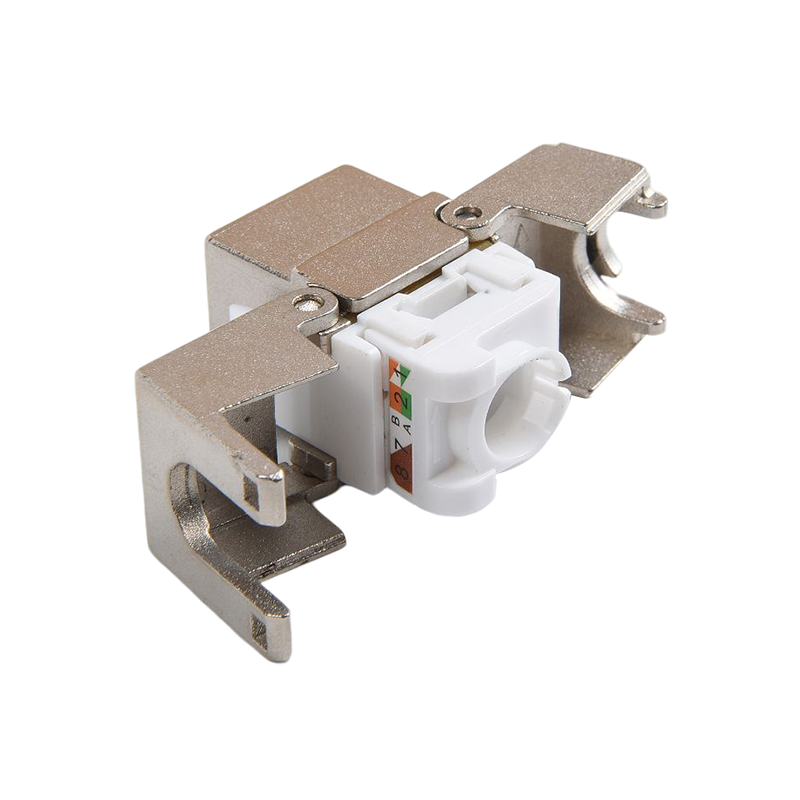

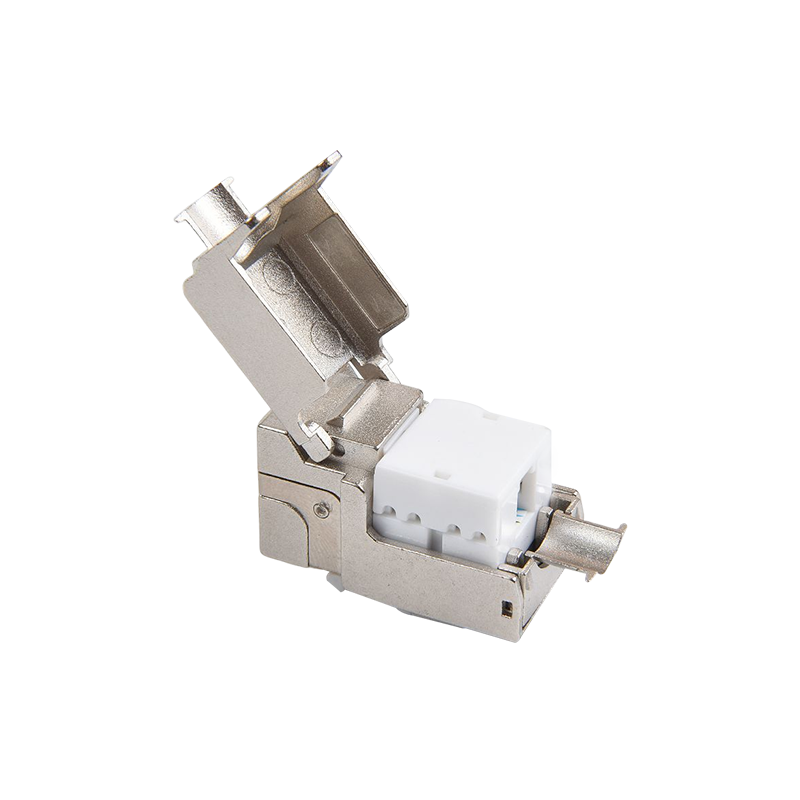

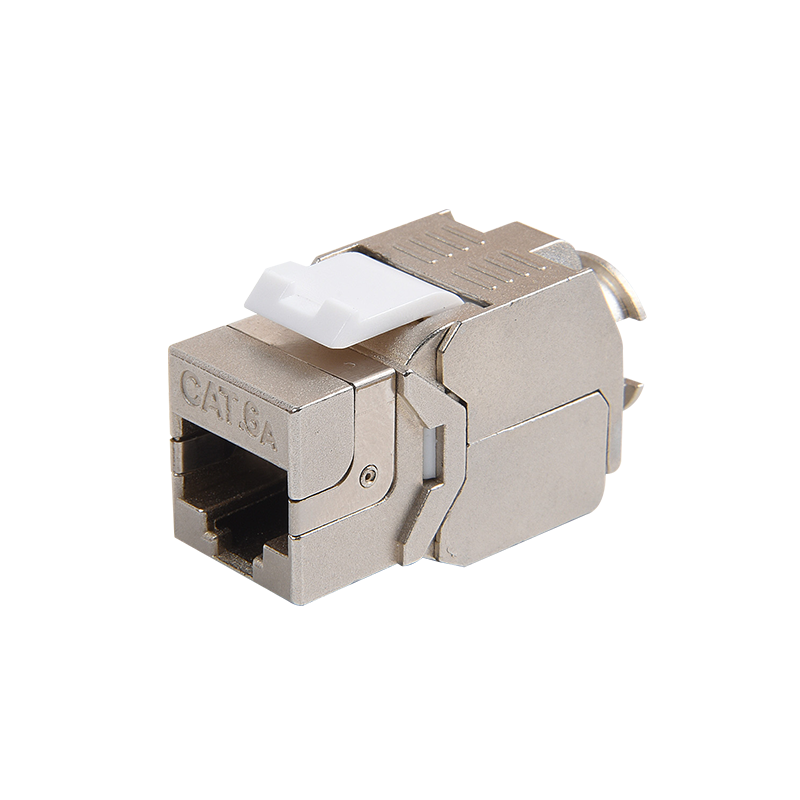

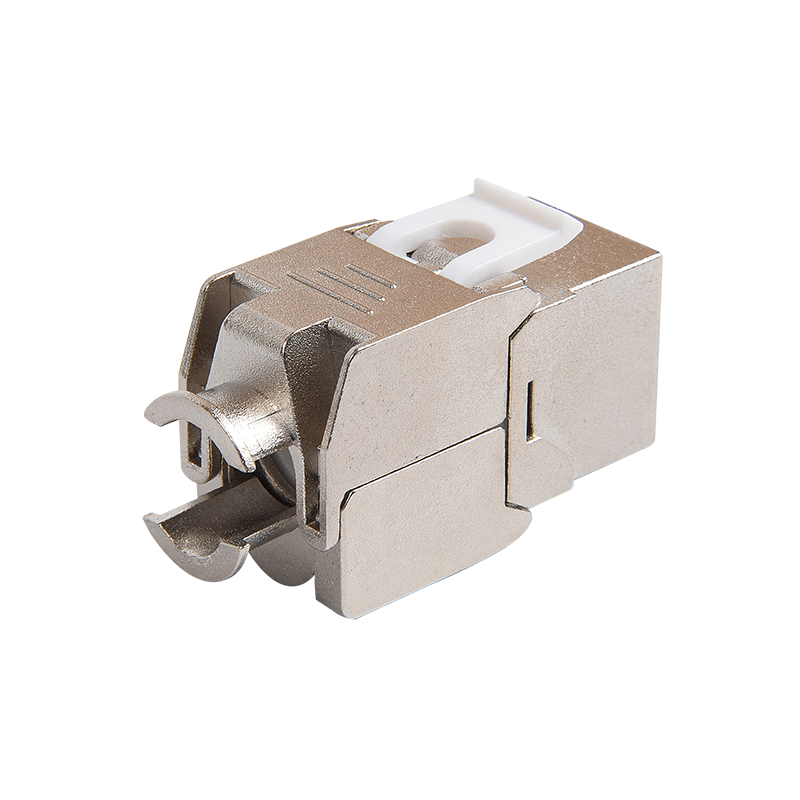

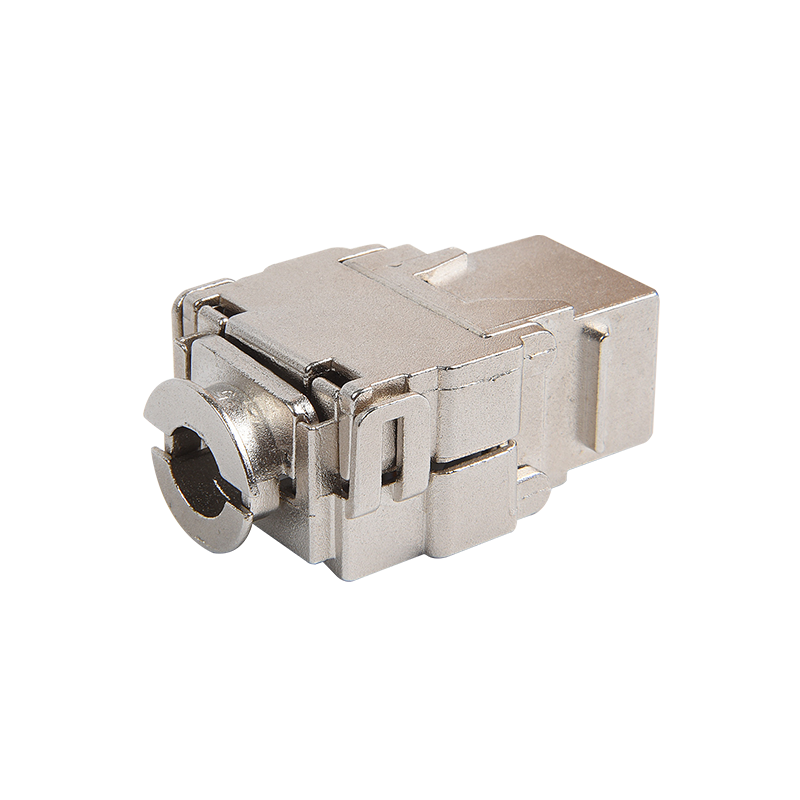

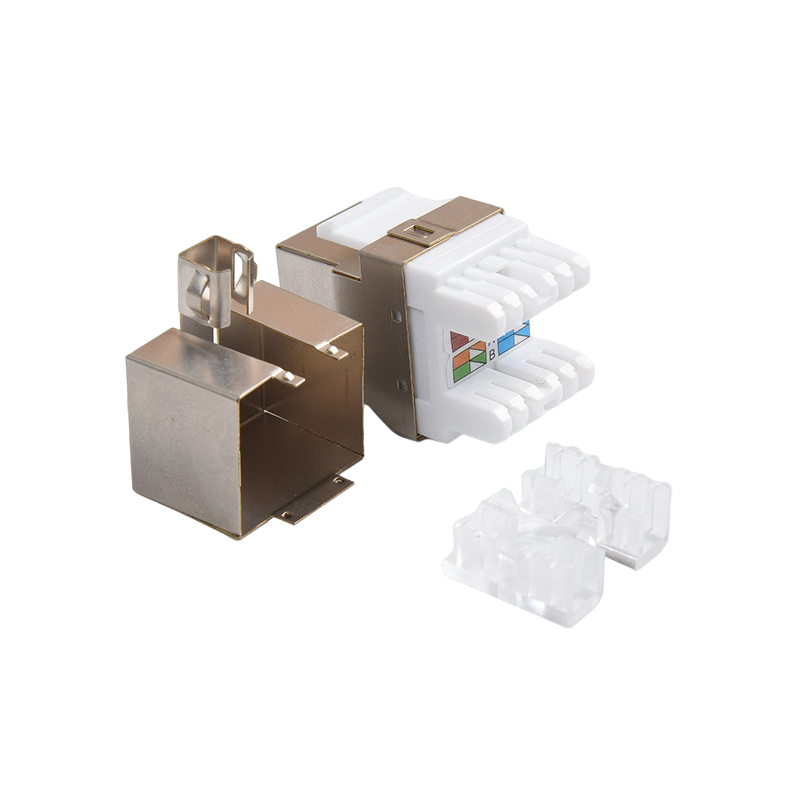

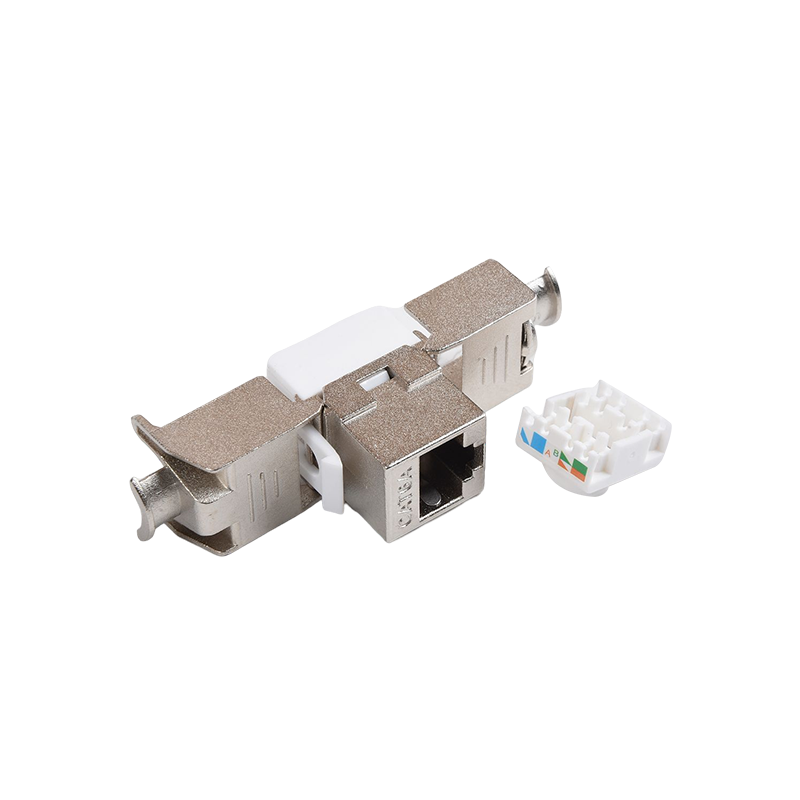

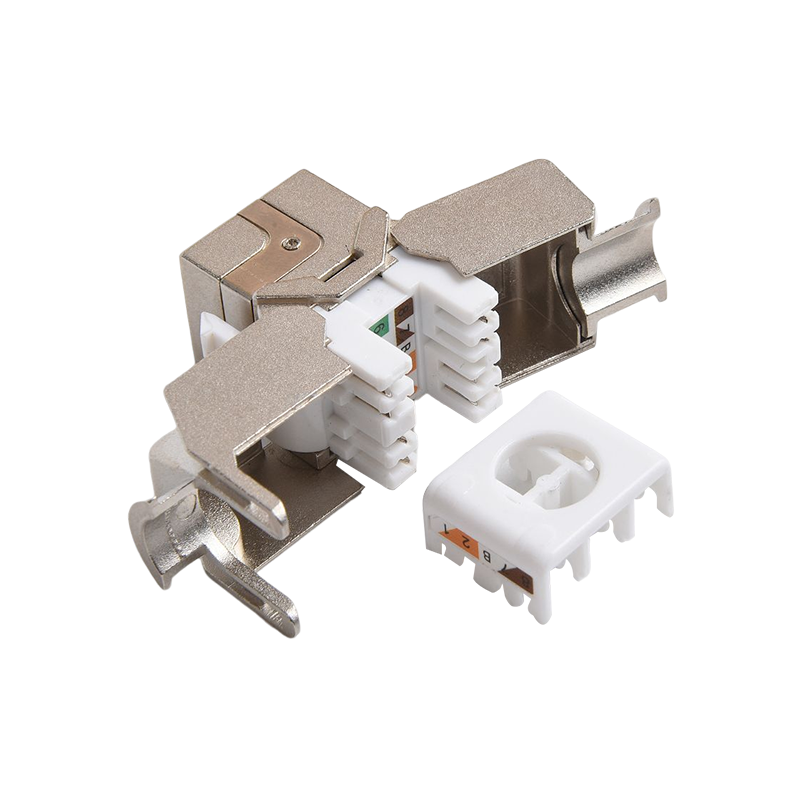

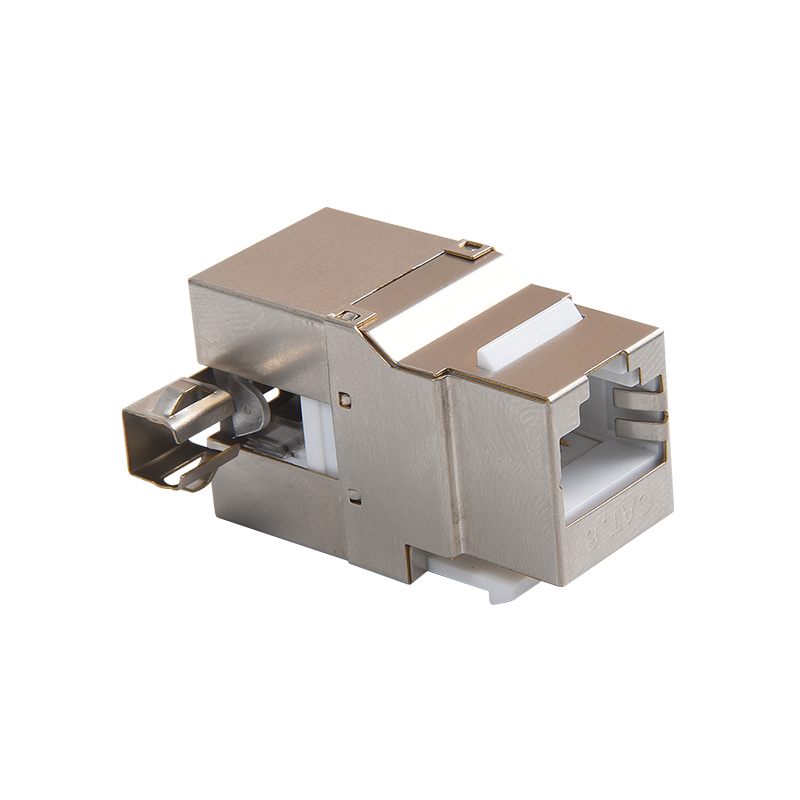

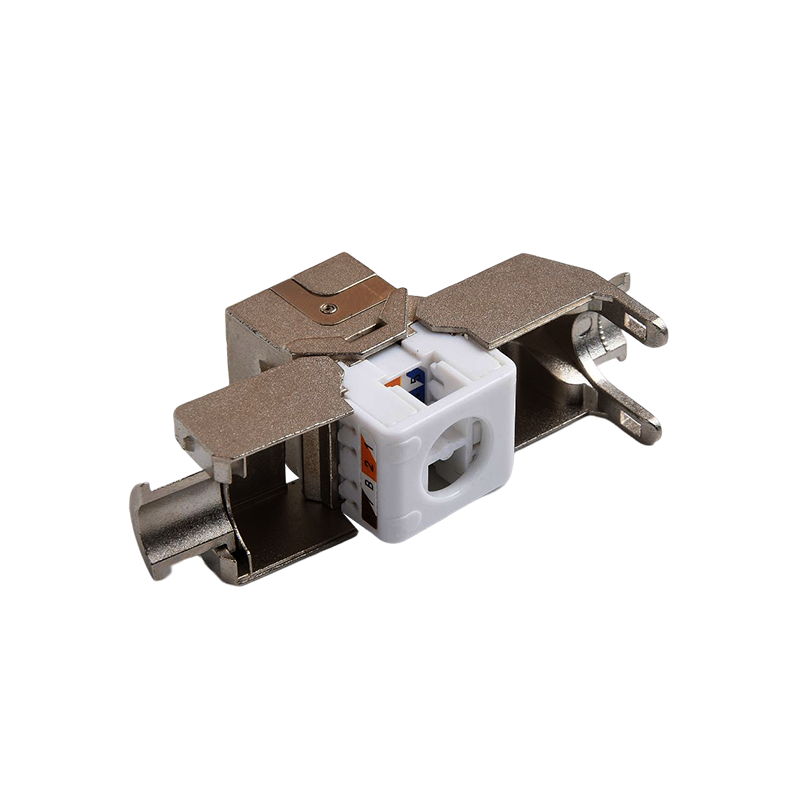

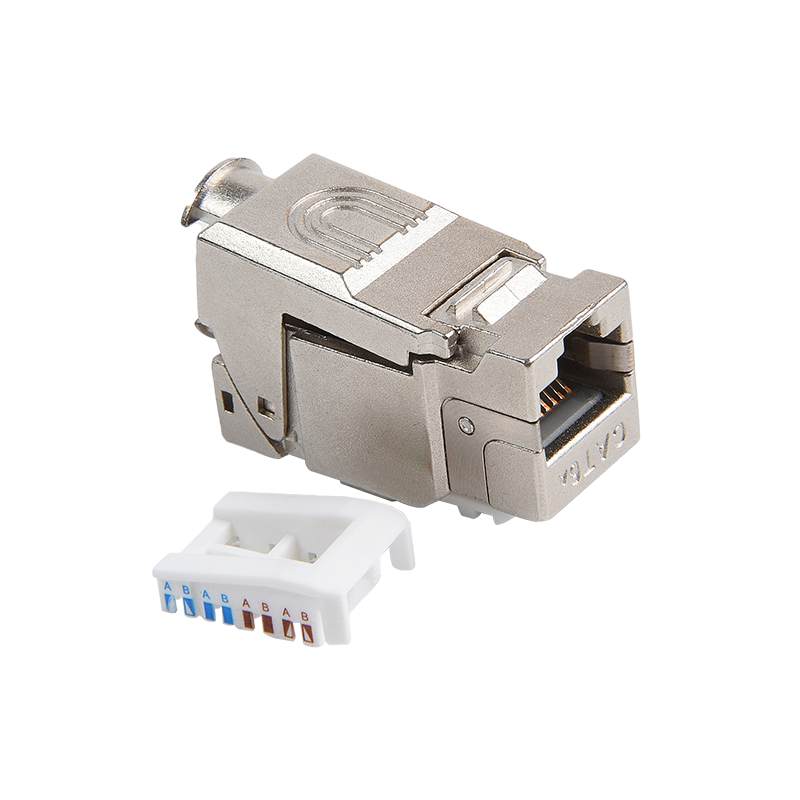

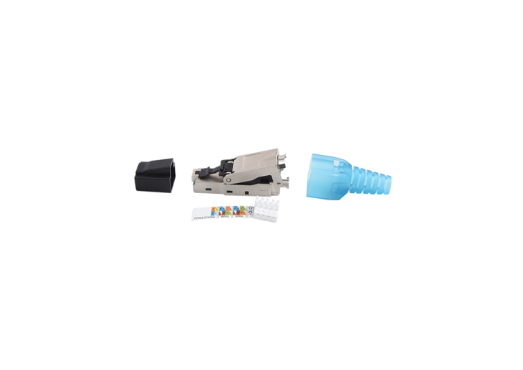

แจ็ค Keystone Cat6a เป็นแจ็ค Keystone ชนิดหนึ่งที่ออกแบบมาเพื่อรองรับมาตรฐาน CAT6A สำหรับเครือข่ายอีเธอร์เน็ต CAT6A (หมวดหมู่ 6A) เป็นสายเคเบิล CAT6 (หมวดที่ 6) มาตรฐานที่สูงกว่าและมีความสามารถในการเพิ่มความเร็วที่สูงขึ้นและแบนด์วิดท์ที่มากขึ้น

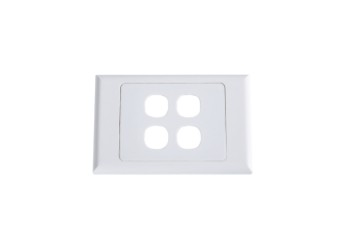

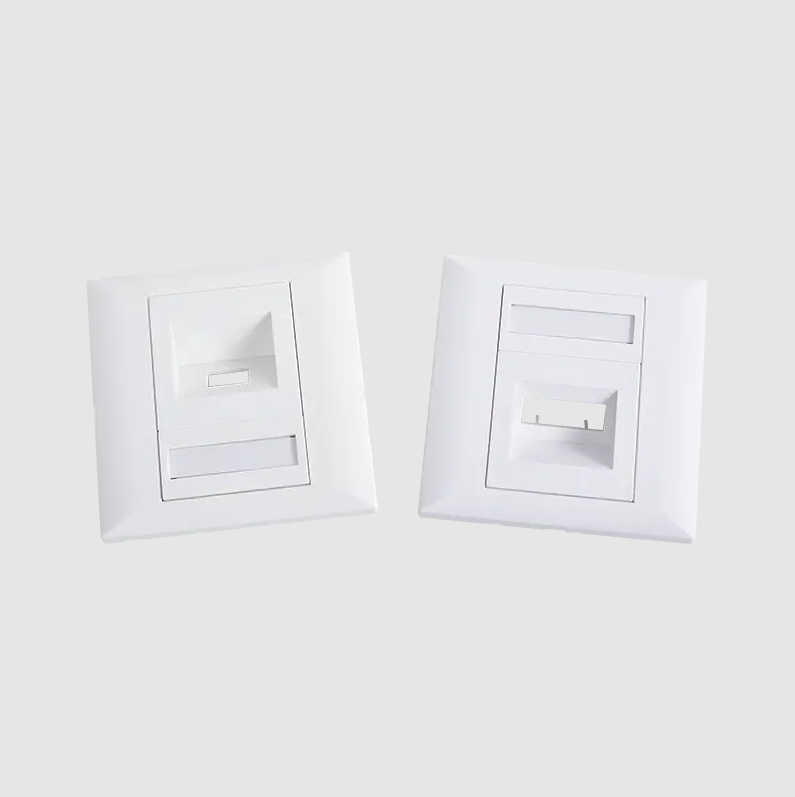

แจ็ค Keystone เป็นขั้วต่อขนาดเล็กแบบแยกส่วนที่สามารถใช้เพื่อยุติการสิ้นสุดของสายเคเบิล แจ็ค Keystone ได้รับการออกแบบมาเพื่อให้พอดีกับแผ่นผนัง Keystone หรือแผงแพทช์ซึ่งเป็นที่ตั้งส่วนกลางสำหรับการเชื่อมต่อและตัดการเชื่อมต่อสายเคเบิล แจ็ค Keystone Cat6a มักจะมีชุดของหมุดนำไฟฟ้าที่ใช้ในการเชื่อมต่อกับสายไฟภายในสายเคเบิล
แจ็ค Keystone Cat6a ได้รับการออกแบบมาเพื่อรองรับการถ่ายโอนข้อมูลความเร็วสูงและโดยทั่วไปจะใช้ในศูนย์ข้อมูลห้องเซิร์ฟเวอร์และสภาพแวดล้อมเครือข่ายประสิทธิภาพสูงอื่น ๆ ที่การถ่ายโอนข้อมูลความเร็วสูงและ crosstalk ต่ำเป็นสิ่งสำคัญ พวกเขายังรองรับมาตรฐาน 10Gigabit Ethernet ซึ่งทำให้เหมาะสำหรับการใช้งานแบนด์วิดท์สูง
Cat6a Keystone Jack เข้ากันได้กับสายเคเบิล Cat6, Cat5e และ Cat5 ซึ่งทำให้เหมาะสำหรับการอัพเกรดโครงสร้างพื้นฐานการเดินสายที่มีอยู่

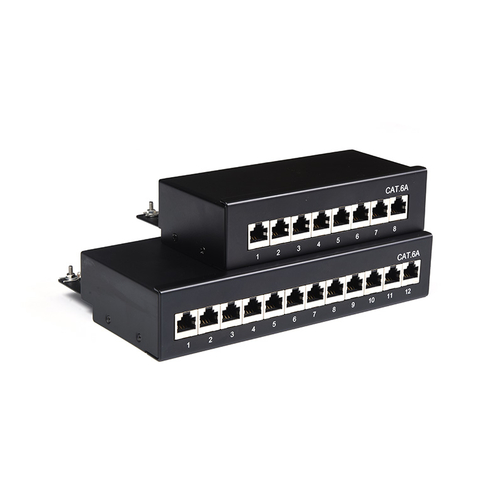

1.19 "แร็คเมานต์มาตรฐานที่ทนทานการออกแบบง่ายต่อการติดตั้งปรับปรุงประสิทธิภาพการทำงานอย่างมากเข้ากันได้กับชั้นวางอุปกรณ์ 19" ตู้และติดผนัง

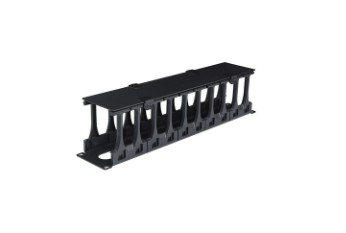

2. ด้านหน้าของ 24 พอร์ตถูกทำเครื่องหมายด้วยฉลากเพื่อการระบุพอร์ตที่สะดวก ด้านหลังมีตัวจัดการสายเคเบิลซึ่งสามารถนำสายเคเบิลไปยังจุดสิ้นสุดได้อย่างมีประสิทธิภาพ

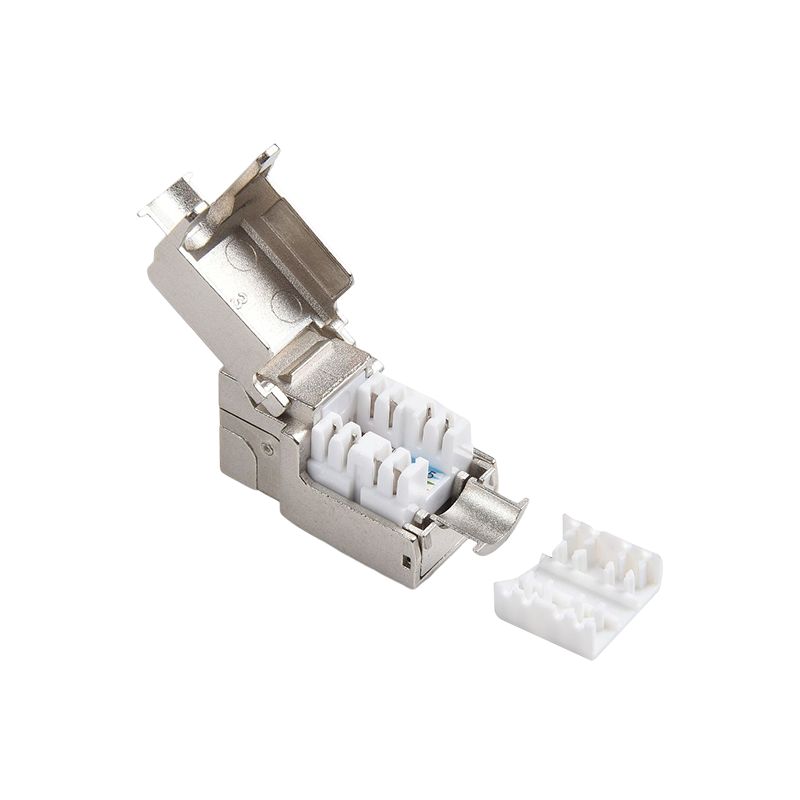

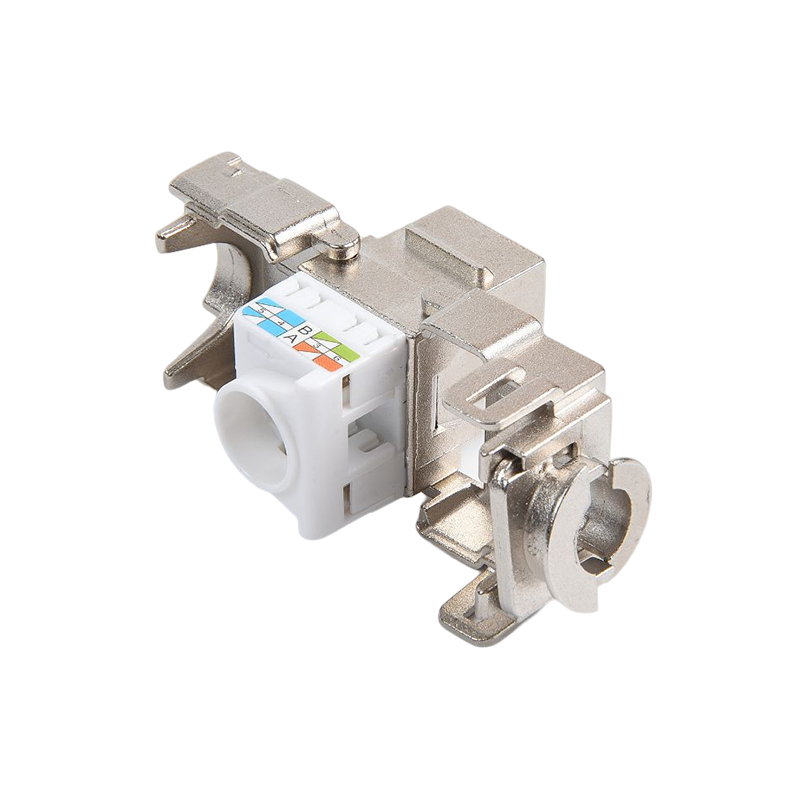

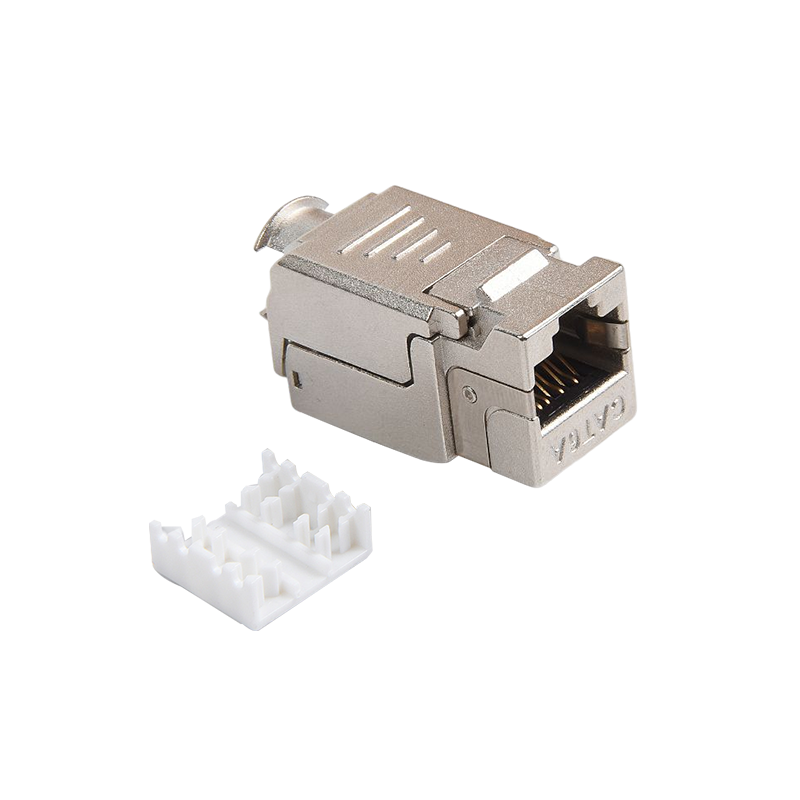

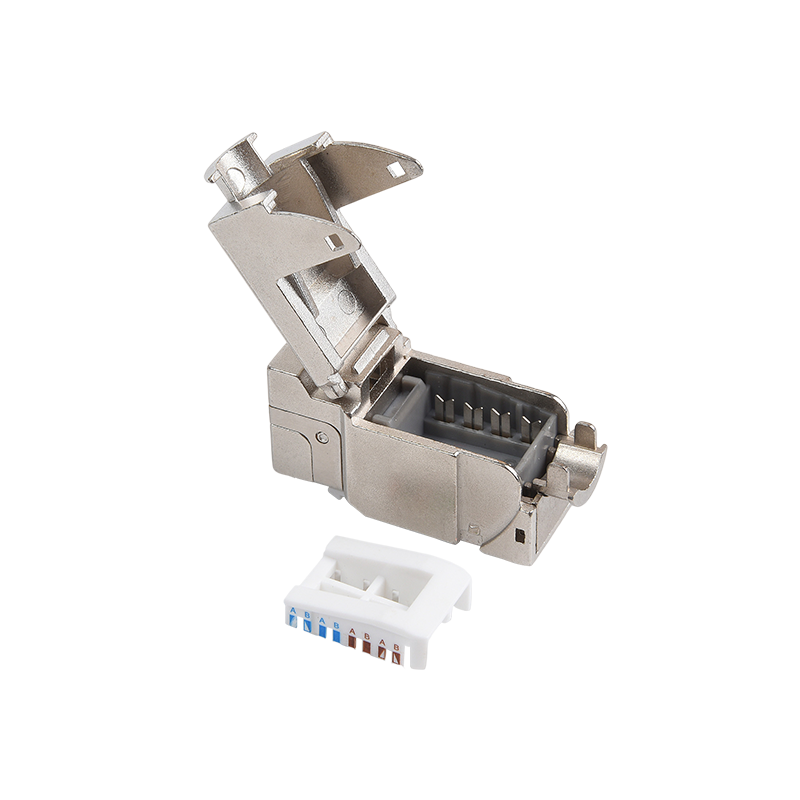

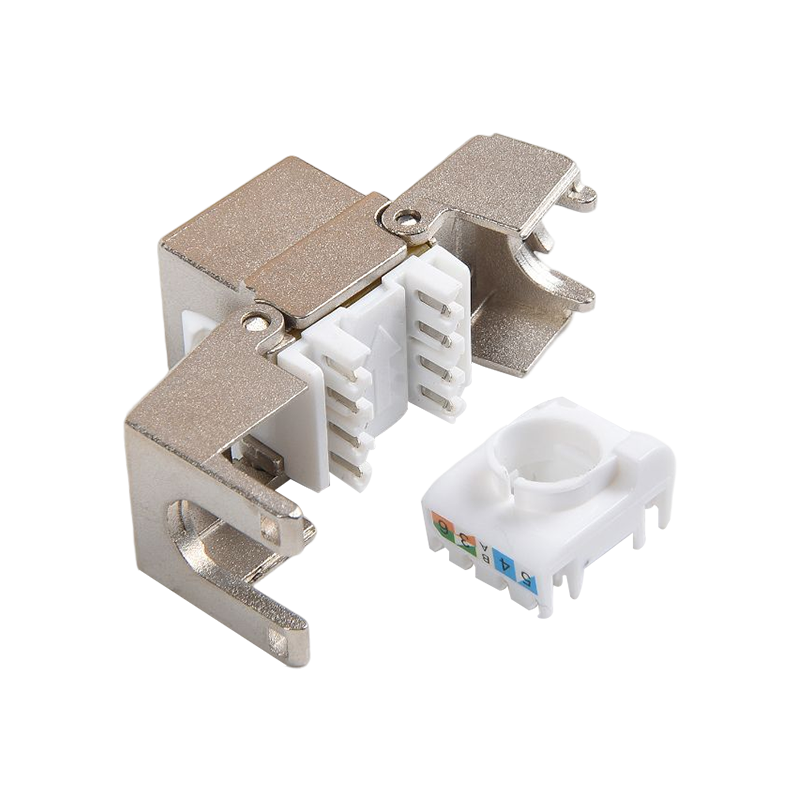

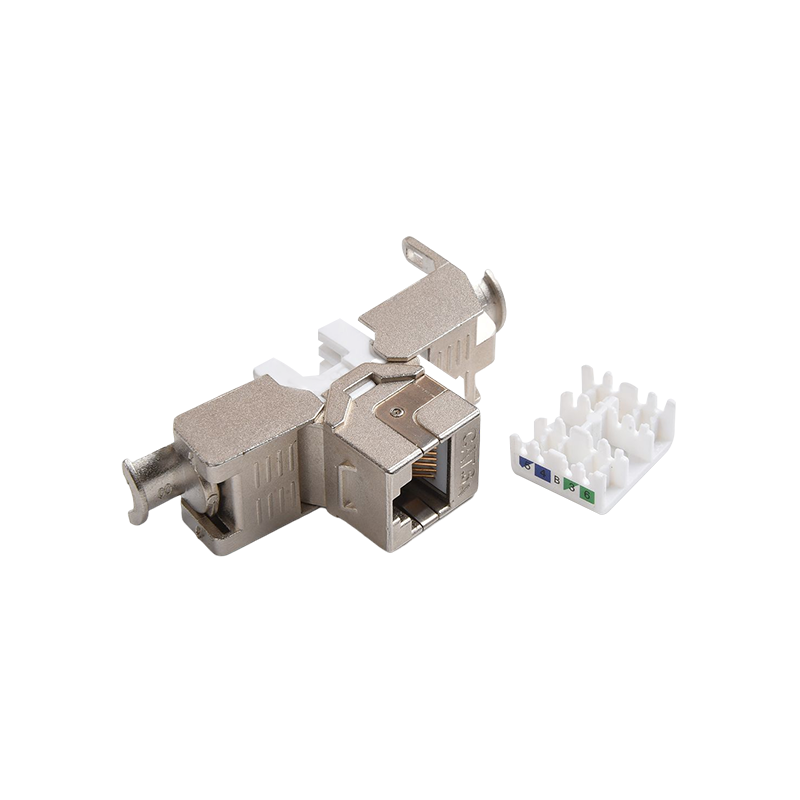

3. วิธีการเชื่อมต่อ: แจ็ค RJ45 พร้อมจัมเปอร์, IDC สิ้นสุดลงด้วยการเดินสายแนวนอน ผู้ติดต่อติดต่อใช้เทคโนโลยีการเคลื่อนที่สูงและต่ำซึ่งช่วยลดค่า crosstalk ใกล้สิ้นได้อย่างมีประสิทธิภาพ 360 องศาการออกแบบการป้องกันเปลือกทุกรอบเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า EMC ฝาครอบด้านหลังของฝาครอบป้องกันได้รับการแก้ไขด้วยการออกแบบที่ไม่ใช่สกรูซึ่งสะดวกและติดตั้งได้อย่างรวดเร็ว
4. ข้อกำหนดด้านสิ่งแวดล้อม: เป็นไปตามมาตรฐาน ROHS
5. วัสดุแนะนำ: ผลิตภัณฑ์แผงแพทช์นี้ใช้เพื่อเชื่อมต่อการเดินสายแนวนอนและการเดินสายพื้นที่ทำงานบนชั้นเดียวกันของอาคารและส่วนใหญ่จะใช้สำหรับการเชื่อมต่อการแปลงของอุปกรณ์สายไฟและอุปกรณ์เทอร์มินัลหรืออะแดปเตอร์ การผสมพันธุ์ผลิตภัณฑ์และสายผสมพันธุ์เป็นสายเคเบิลคู่บิดเบี้ยวทองแดงและจัมเปอร์สีทองแดง
6. ความสัมพันธ์ระหว่างการจับคู่: ใช้กับตัวเชื่อมต่อของซีรี่ส์มาตรฐานเดียวกัน
7. มาตรฐานที่เกี่ยวข้อง: ข้อมูลจำเพาะทั่วไป: YD/T 926.1-2009
มาตรฐานย่อย: YD/T 926.3-2009
8. พารามิเตอร์ทางเทคนิค:
ลักษณะไฟฟ้า:
A. ช่วงความถี่: 1 ~ 250MHz
B. แรงดันไฟฟ้าทำงาน: 125 V
C. ทนต่อแรงดันไฟฟ้า: DC1000V (AC750V) 1 นาทีโดยไม่มีการสลายและปรากฏการณ์
D. การลดทอน crosstalk ใกล้จบ: ≥3db
E. ความต้านทานฉนวน: ค่าเริ่มต้น≥100mΩ
หลังจากการทดสอบความร้อนชื้นคงที่≥100mΩ
คุณสมบัติเชิงกล:
A. แรงแทรกและแรงดึงออก: แรงแทรกไม่เกิน 20n และแรงดึงออกไม่น้อยกว่า 20n
B. เอฟเฟกต์ของอุปกรณ์เชื่อมต่อตัวเชื่อมต่อ: 50n 60 ± 5s

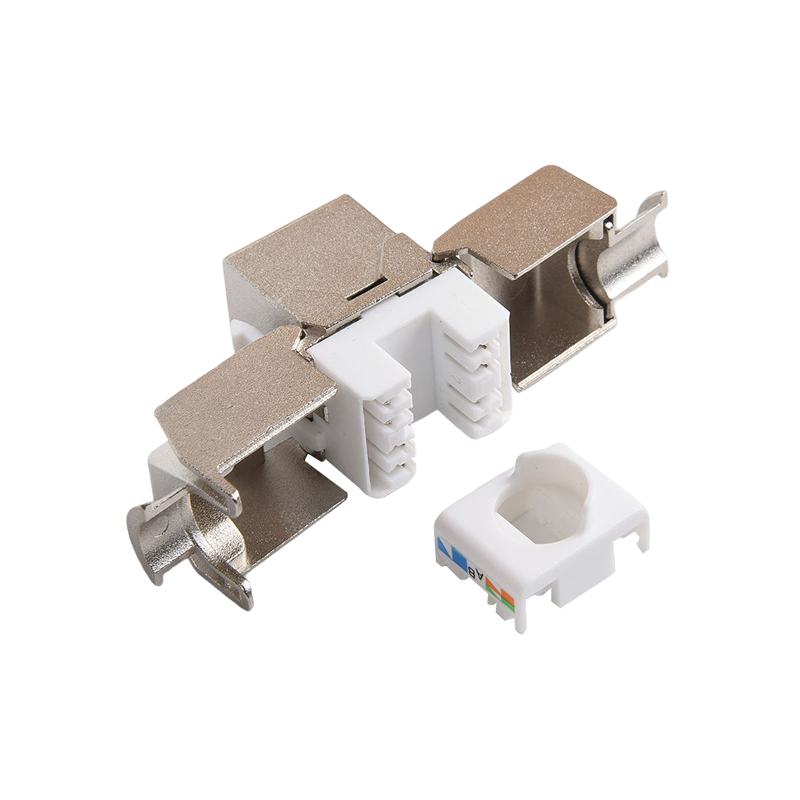

C. IDC เทอร์มินัลถูกจับเป็น 23 ~ 26AWG Twisted Pair
ความทนทาน:
A. จำนวนครั้งที่ปลั๊กและซ็อกเก็ตถูกแทรก: 750 ครั้ง
B. จำนวนการยุติลวด: 250 ครั้ง
9. การรักษาวัสดุและพื้นผิว:
A. วัสดุโลหะ:
วงเล็บ: เหล็กรีดเย็นพ่นด้วยพลาสติก
เข็มทอง: ชุบทองฟอสเฟอร์บรอนซ์
IDC การ์ดลวดลวด: ฟอสเฟอร์บรอนซ์ชุบนิกเกิล
B. วัสดุที่ไม่ใช่โลหะ:
พลาสติก: PC Polycarbonate, PBT
C. ความหนาของชั้นทองชุบ: 3 ~ 50U ทองชุบ
D. วัสดุ PCB: FR4
10. ประสิทธิภาพด้านสิ่งแวดล้อม: อุณหภูมิ: -25 ~ 70 ℃ความชื้น: ≤85% (อุณหภูมิ 85 ℃± 3 ℃)
การทดสอบสเปรย์เกลือ:
A. ค่า pH ของสารละลายเกลือก่อนการทำให้เป็นอะตอมอยู่ระหว่าง 6.5 และ 7.2 (35 ± 2 ℃);
B. สารละลายเกลือถูกเตรียมด้วยโซเดียมคลอไรด์ (บริสุทธิ์ทางเคมีบริสุทธิ์วิเคราะห์) และน้ำกลั่นหรือปราศจากไอออน
ความเข้มข้นของมันคือ (5 ± 0.1)% (เปอร์เซ็นต์มวล);
C. การทำให้เป็นอะตอมอย่างต่อเนื่องถูกนำมาใช้และระยะเวลาที่แนะนำคือ 48H;
D. เมื่อทำให้เป็นอะตอมมีความจำเป็นที่จะต้องป้องกันสิ่งสกปรกเช่นน้ำมันและฝุ่นและอุณหภูมิและความชื้นของอากาศเจ็ทที่ส่งผลกระทบต่องาน
เงื่อนไขสำหรับพื้นที่

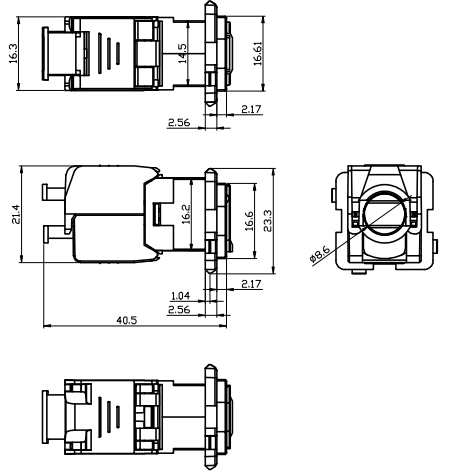

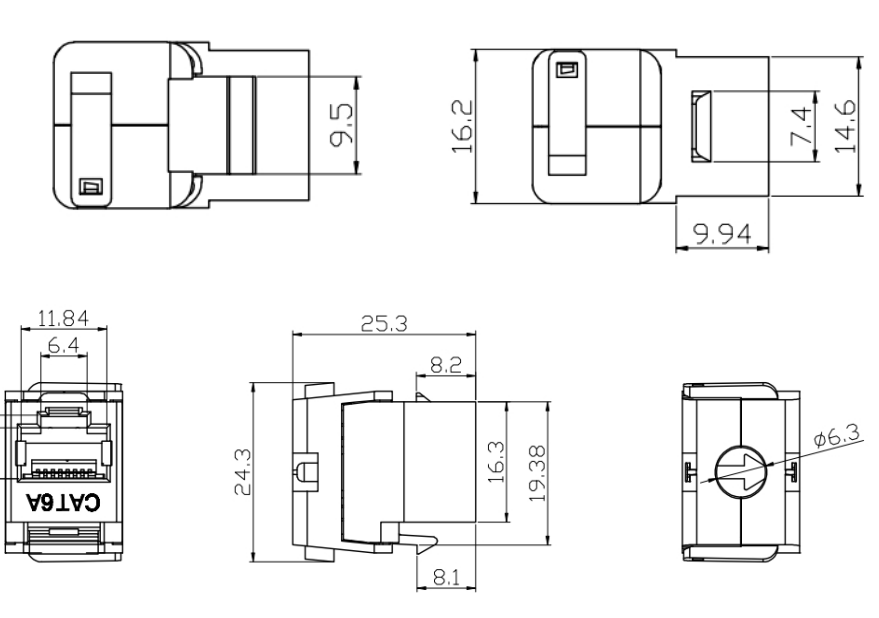

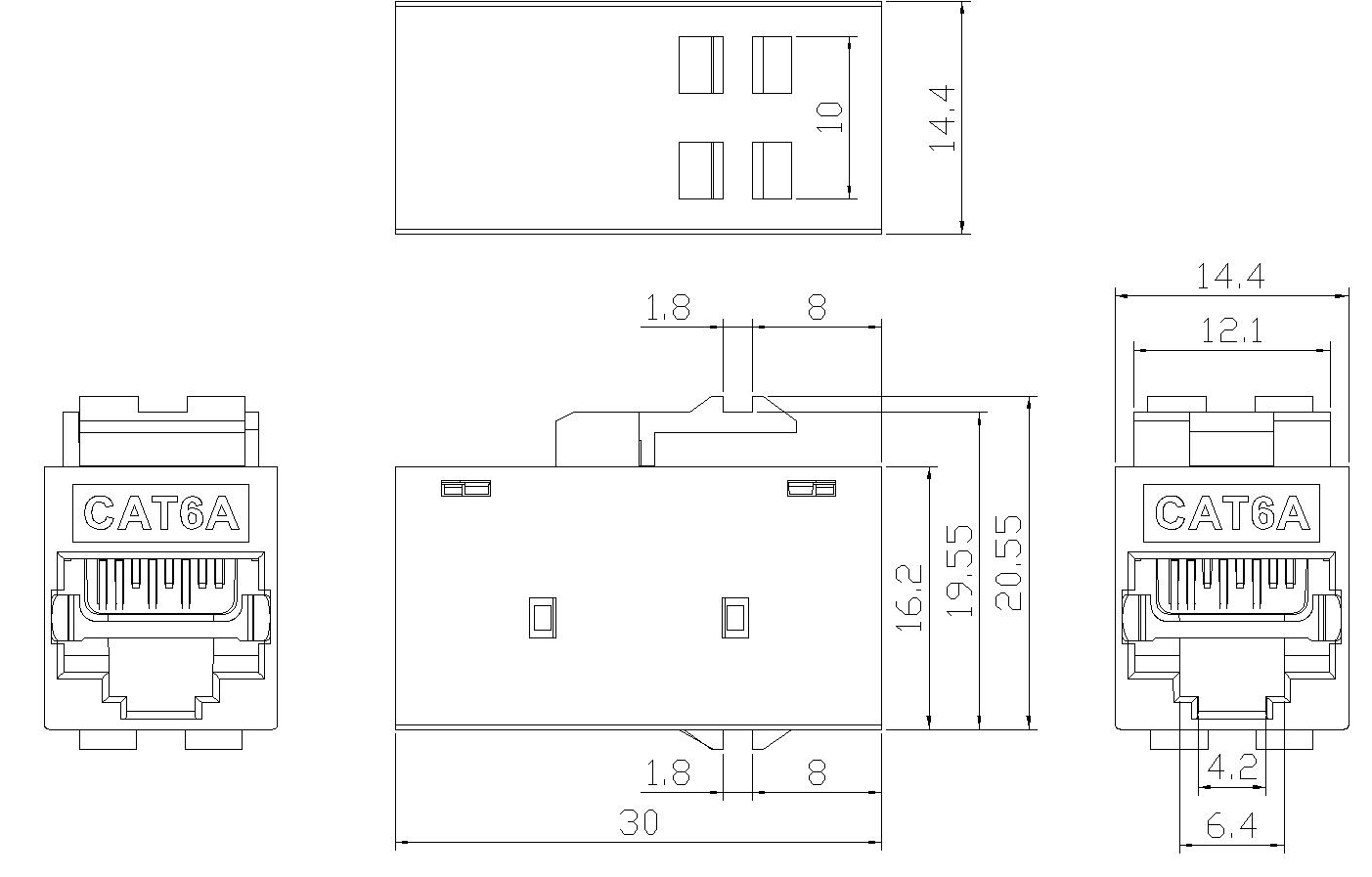

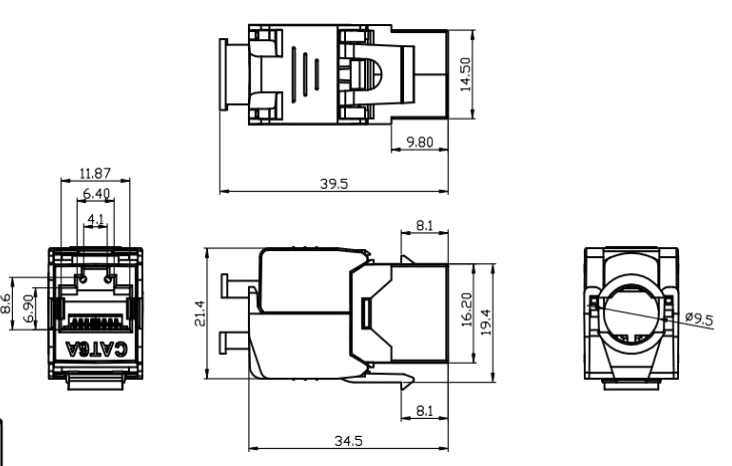

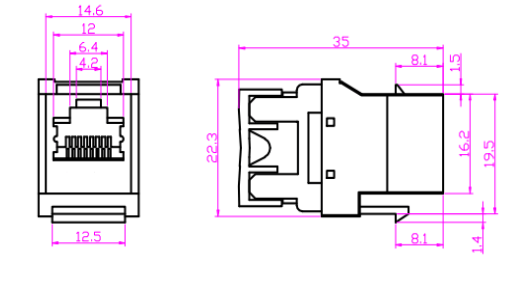

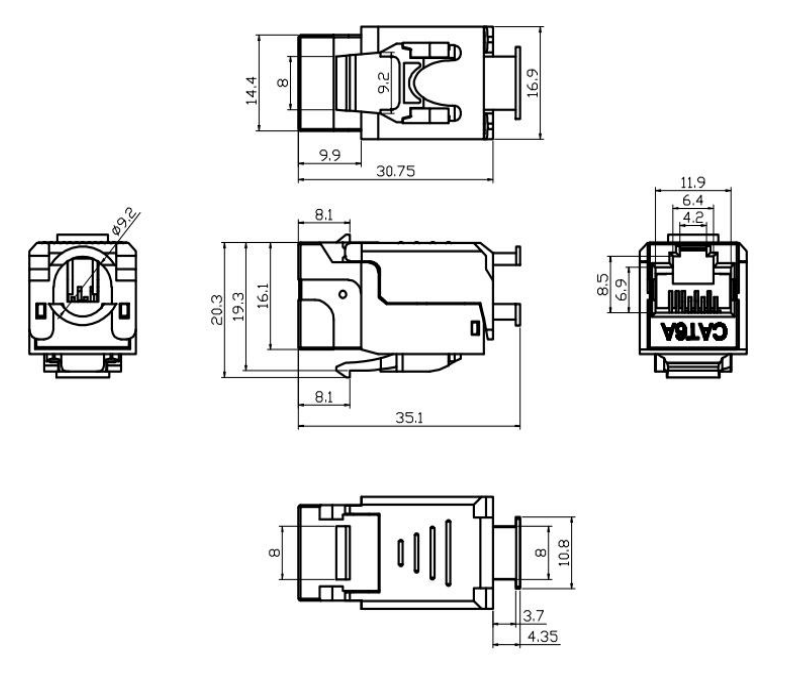

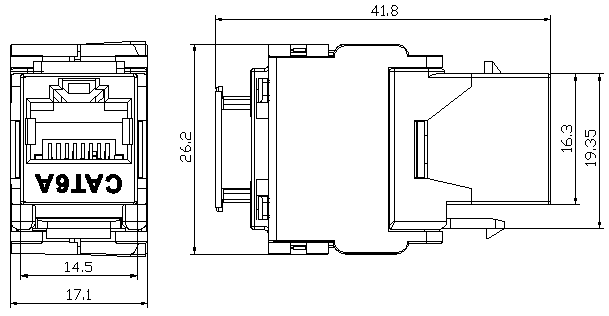

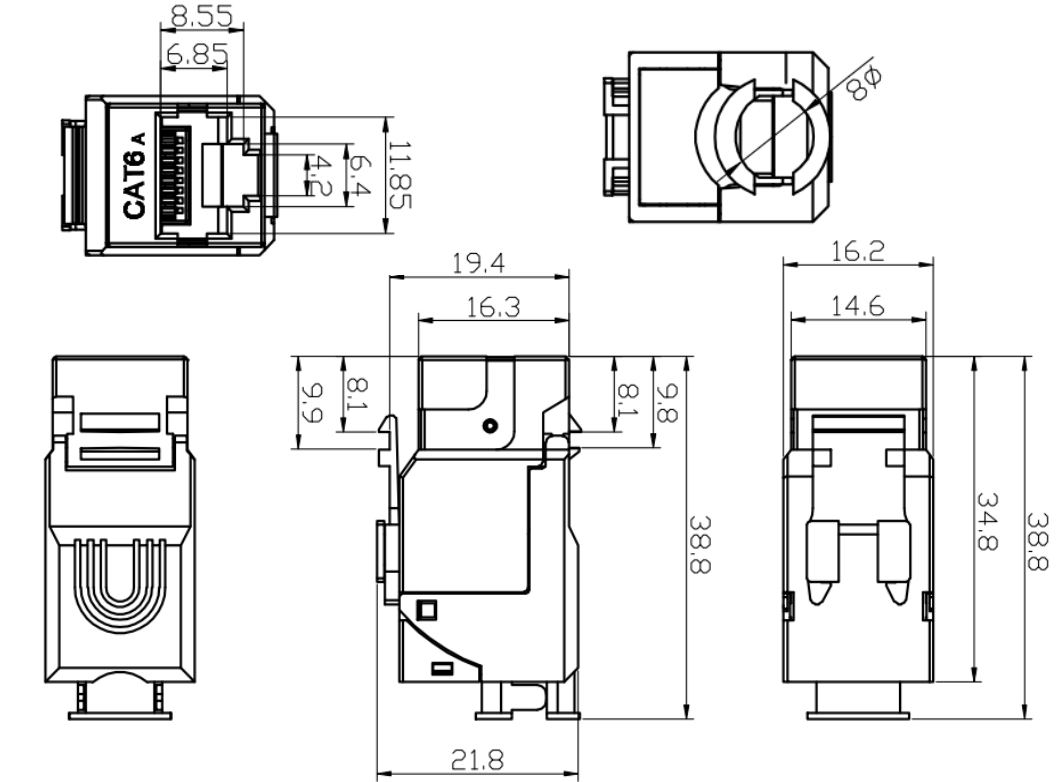

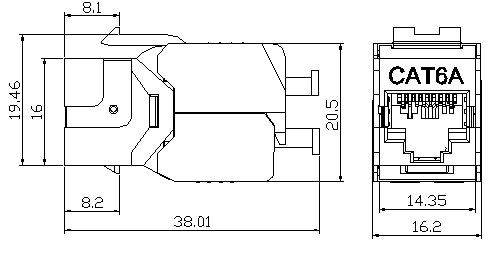

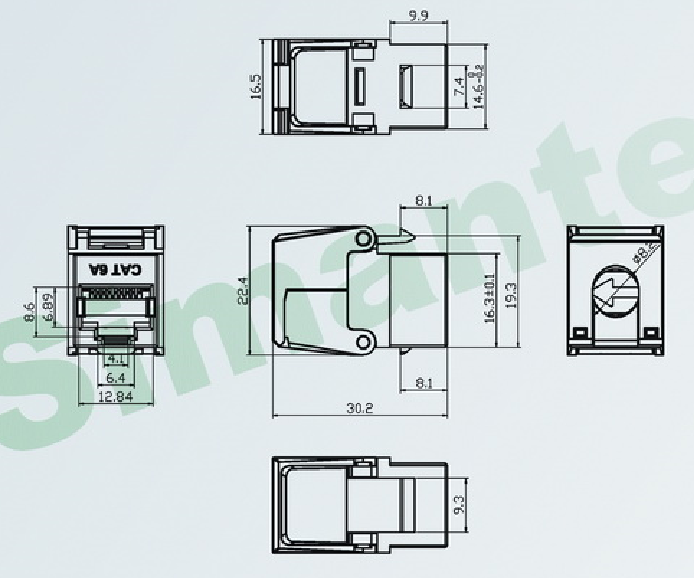

11. ร่างเค้าร่างและขนาดสูงสุดที่ปรับแต่ง
12. บรรจุภัณฑ์และการจัดเก็บ: ผลิตภัณฑ์ถูกใส่ลงในถุงพุพองพิเศษจากนั้นใส่ลงในกล่องกระดาษแข็งและอุปกรณ์เสริมผลิตภัณฑ์จะถูกวางในเวลาเดียวกันและฉลากที่ระบุรูปแบบผลิตภัณฑ์และปริมาณติดอยู่ที่มุมซ้ายบนของด้านหน้าของกล่องและใส่ไว้ในกล่อง ควรเก็บผลิตภัณฑ์ที่บรรจุไว้ในคลังสินค้าซึ่งอุณหภูมิโดยรอบคือ -5 ℃ ~ 30 ℃ความชื้นสัมพัทธ์ไม่เกิน 70%และไม่มีกรดอัลคาไลและก๊าซกัดกร่อนอื่น ๆ ในอากาศโดยรอบและระยะเวลาการเก็บรักษาคือสามปี
ปริมาณการบรรจุปกติ: 10 กล่องต่อกล่อง 1 ต่อกล่อง 10 ต่อกล่อง
13. หมายเหตุ: เครื่องหมายการใช้ผลิตภัณฑ์: บรรจุภัณฑ์ที่ระบุลูกค้า
