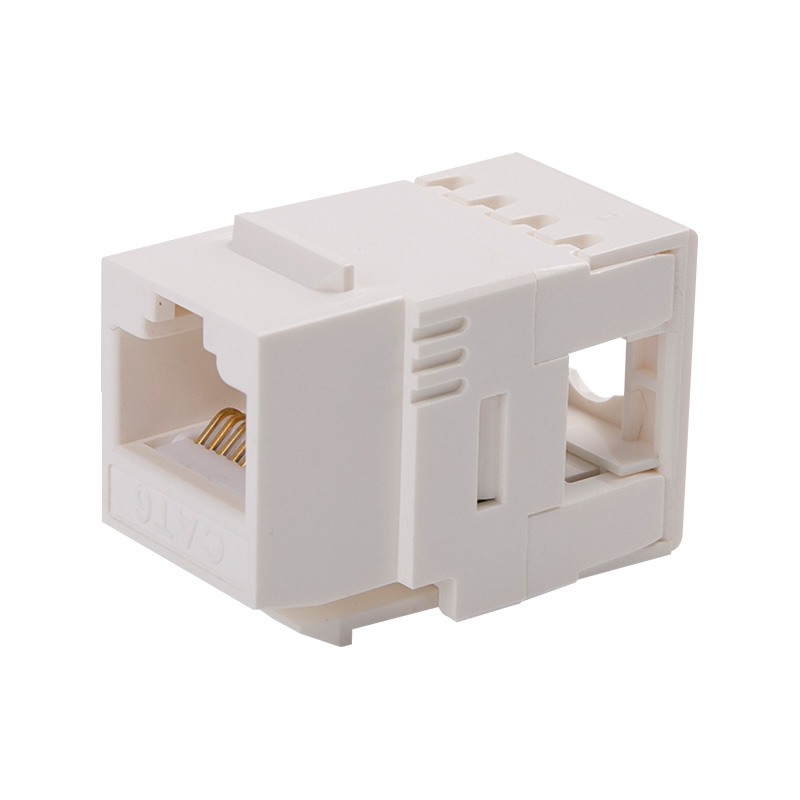

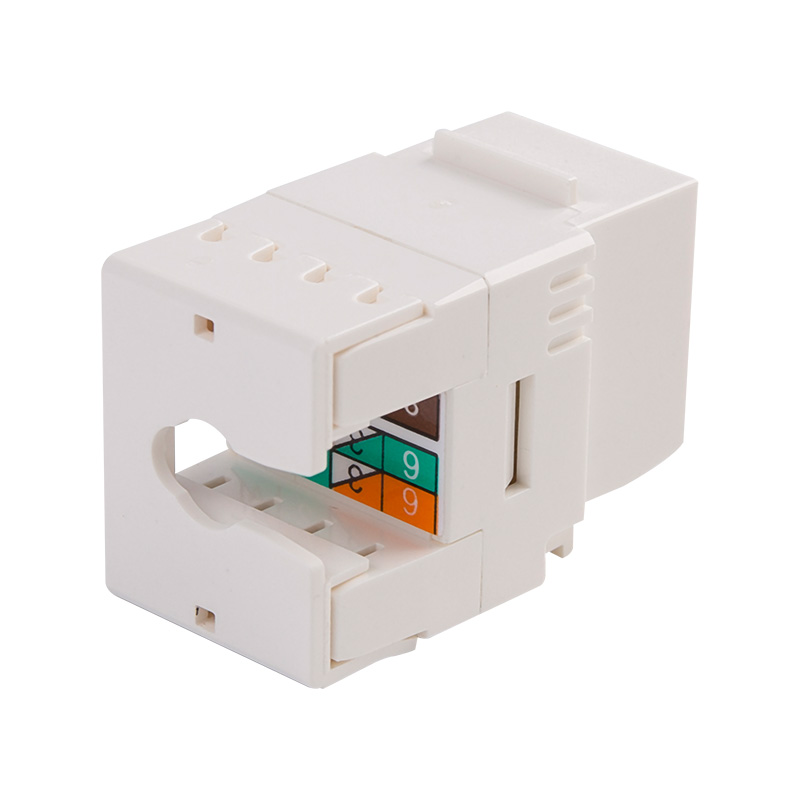

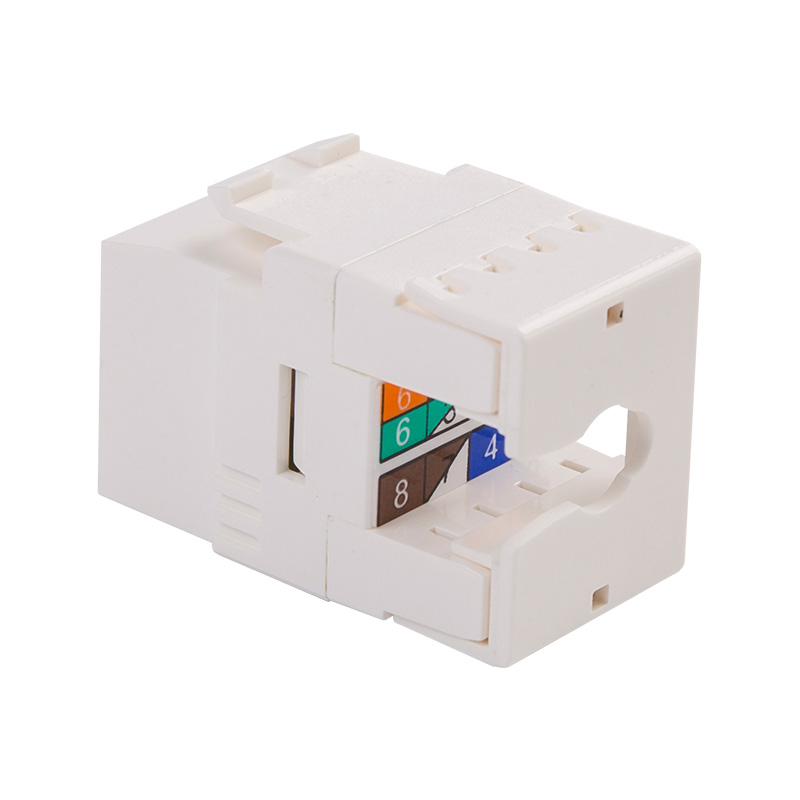

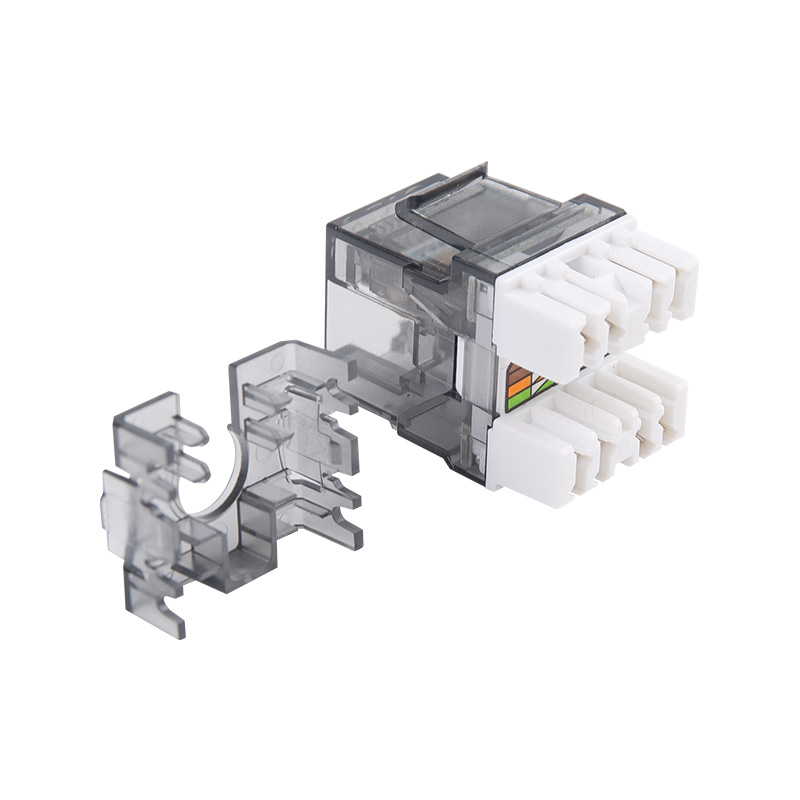

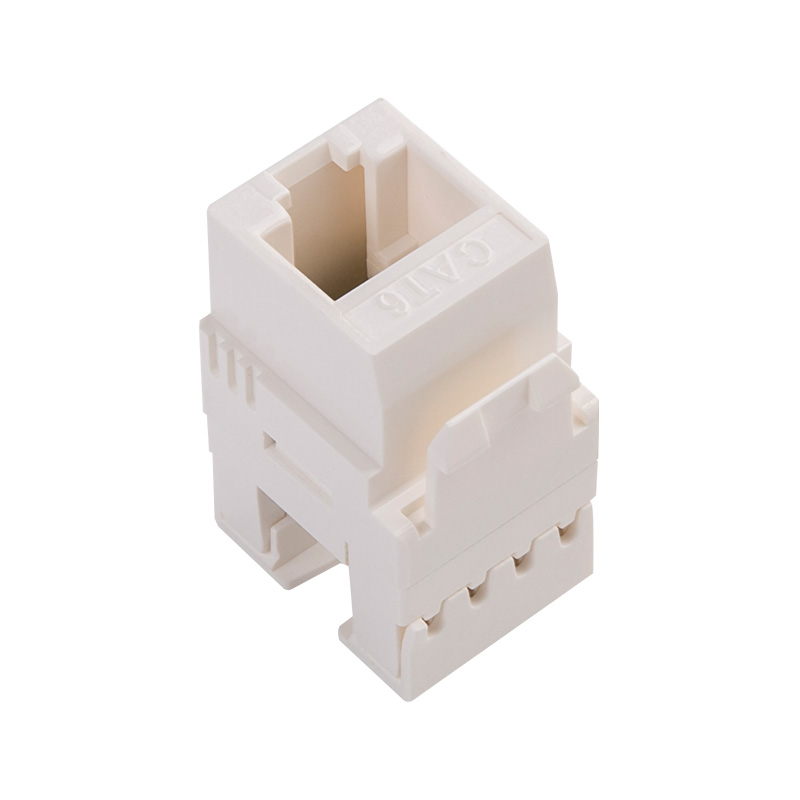

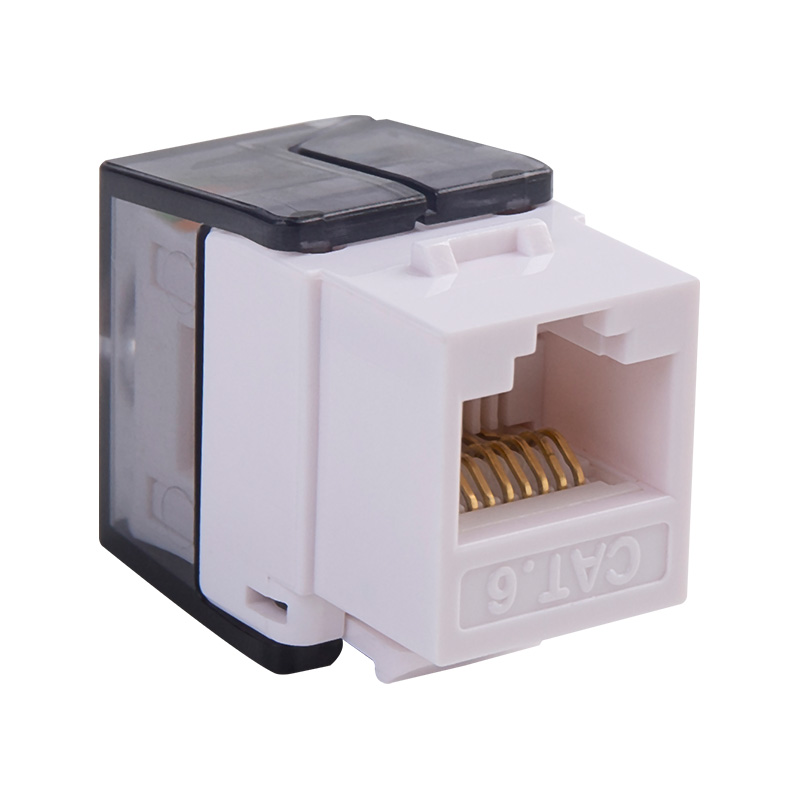

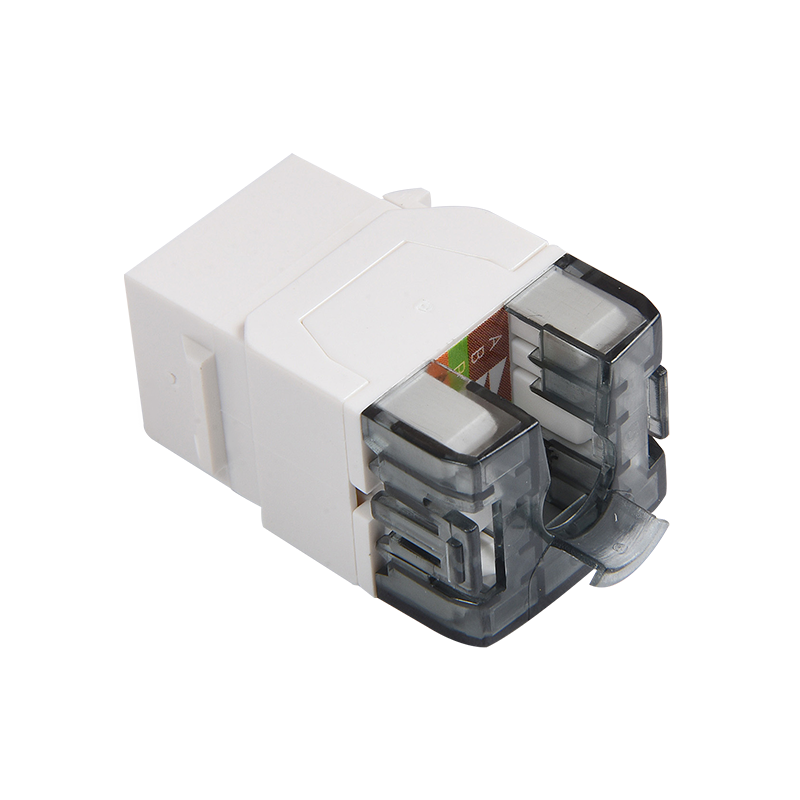

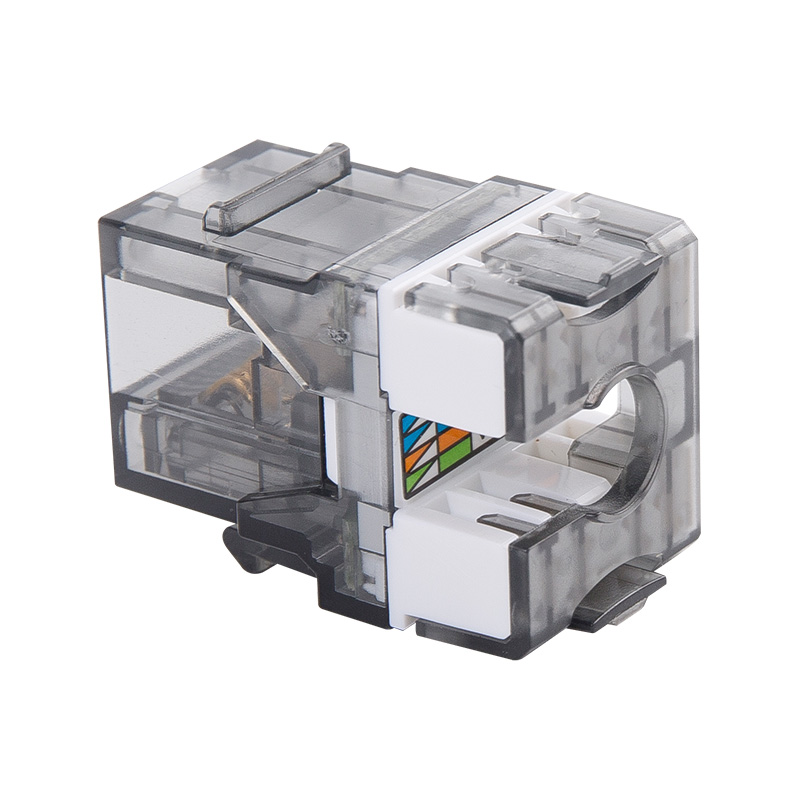

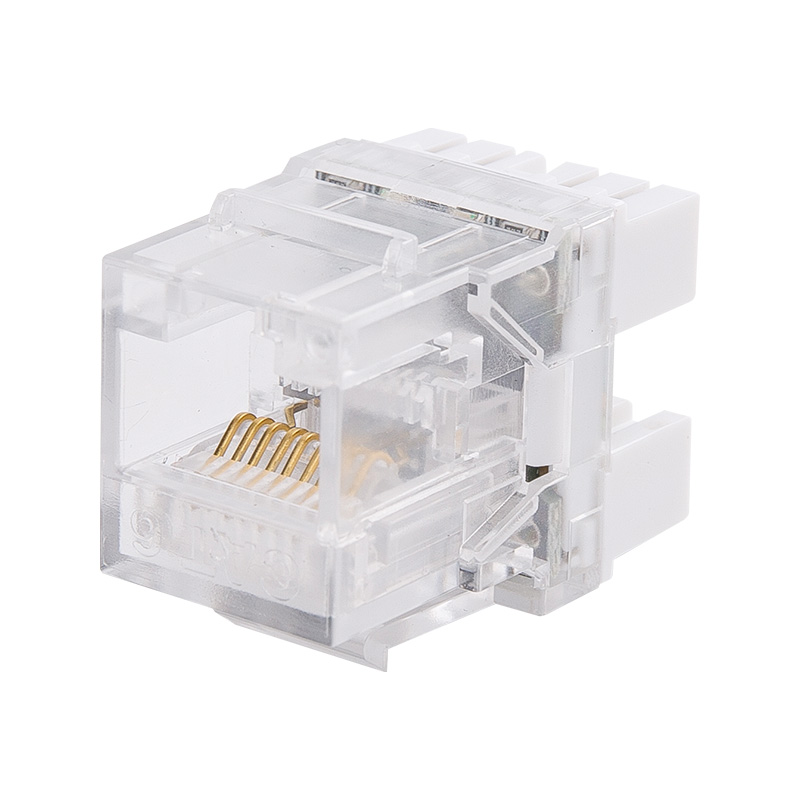

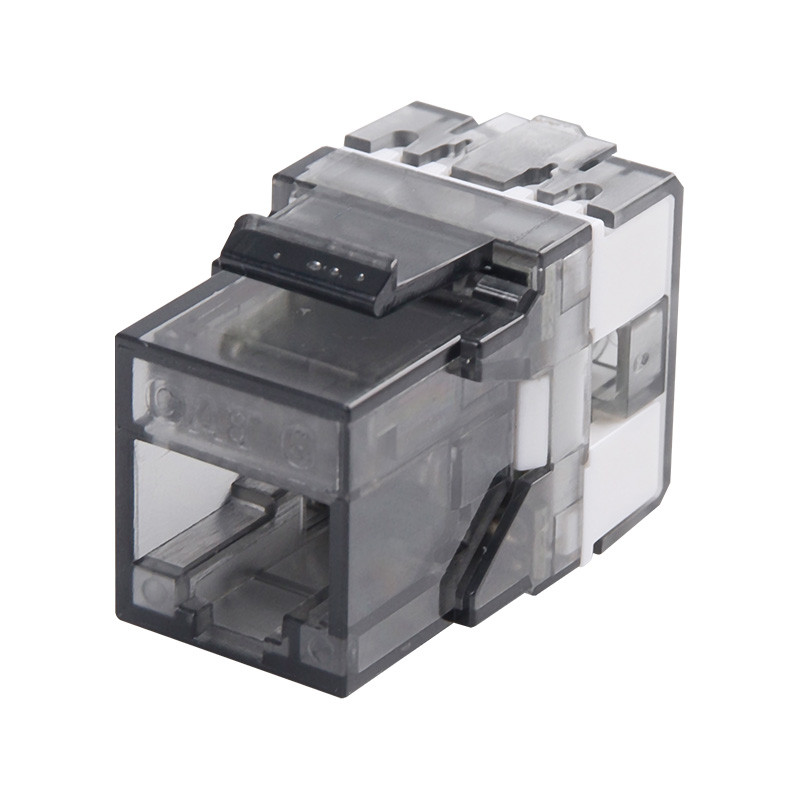

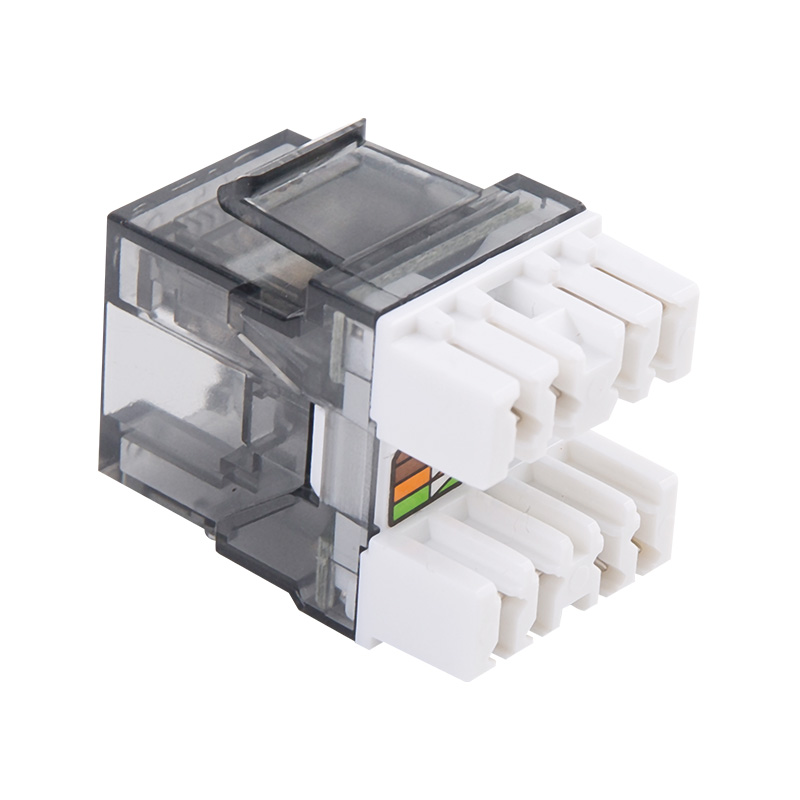

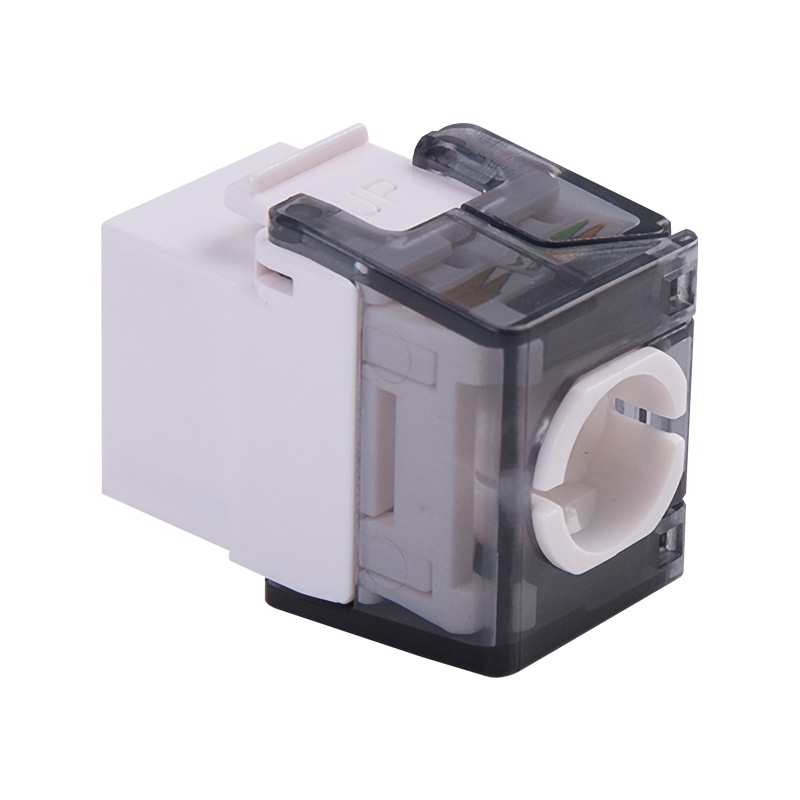

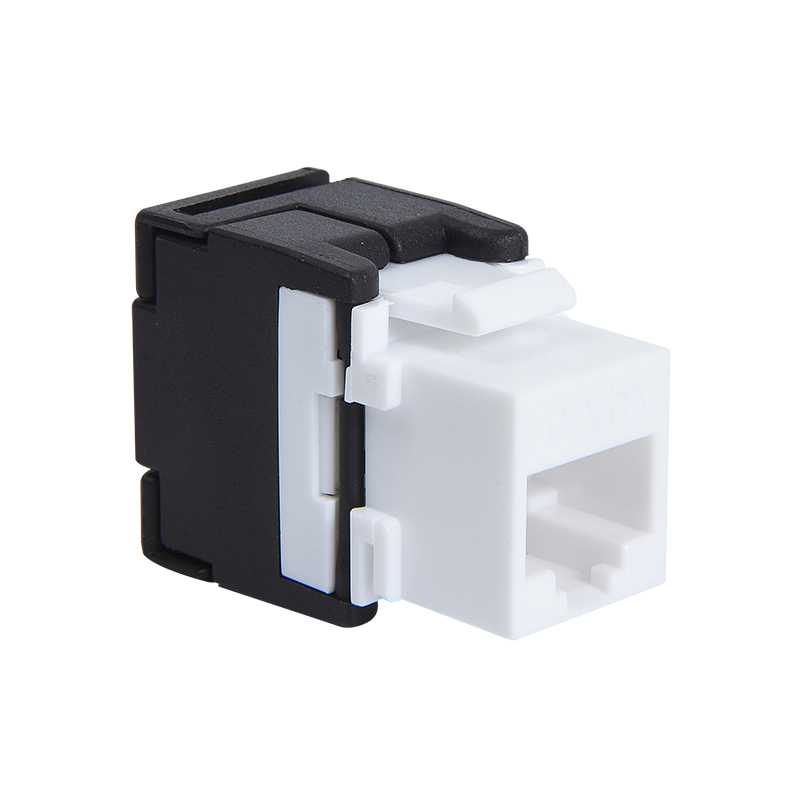

แจ็ค Keystone Cat6 เป็นแจ็ค Keystone ชนิดหนึ่งที่ออกแบบมาเพื่อรองรับมาตรฐาน CAT6 สำหรับเครือข่ายอีเธอร์เน็ต CAT6 (หมวดหมู่ 6) เป็นมาตรฐานสำหรับระบบสายเคเบิลและตัวเชื่อมต่อที่สามารถถ่ายโอนข้อมูลได้เร็วขึ้นและแบนด์วิดท์ที่สูงกว่ามาตรฐานก่อนหน้าเช่น CAT5 และ CAT5E

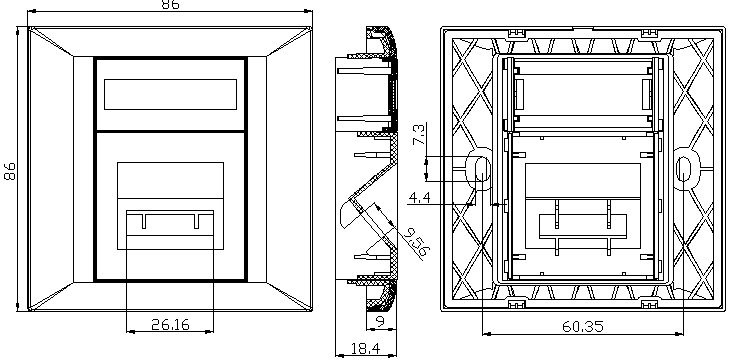

แจ็ค Keystone เป็นขั้วต่อขนาดเล็กแบบแยกส่วนที่สามารถใช้เพื่อยุติการสิ้นสุดของสายเคเบิล แจ็ค Keystone ได้รับการออกแบบมาเพื่อให้พอดีกับแผ่นผนัง Keystone หรือแผงแพทช์ซึ่งเป็นที่ตั้งส่วนกลางสำหรับการเชื่อมต่อและตัดการเชื่อมต่อสายเคเบิล แจ็ค Keystone Cat6 มักจะมีชุดของหมุดนำไฟฟ้าที่ใช้ในการเชื่อมต่อกับสายไฟภายในสายเคเบิล
แจ็ค Cat6 Keystone ได้รับการออกแบบมาเพื่อรองรับการถ่ายโอนข้อมูลความเร็วสูงและโดยทั่วไปจะใช้ในศูนย์ข้อมูลห้องเซิร์ฟเวอร์และสภาพแวดล้อมเครือข่ายประสิทธิภาพสูงอื่น ๆ ที่การถ่ายโอนข้อมูลความเร็วสูงและ crosstalk ต่ำเป็นสิ่งสำคัญ พวกเขายังใช้ในการตั้งค่าที่อยู่อาศัยหรือเชิงพาณิชย์เพื่อวัตถุประสงค์ในการสร้างเครือข่ายและการสื่อสารโทรคมนาคม
แจ็ค Keystone Cat6 นั้นเข้ากันได้กับสายเคเบิล Cat5e, Cat5 และ Cat3 ซึ่งทำให้เหมาะสำหรับการอัพเกรดโครงสร้างพื้นฐานการเดินสายที่มีอยู่

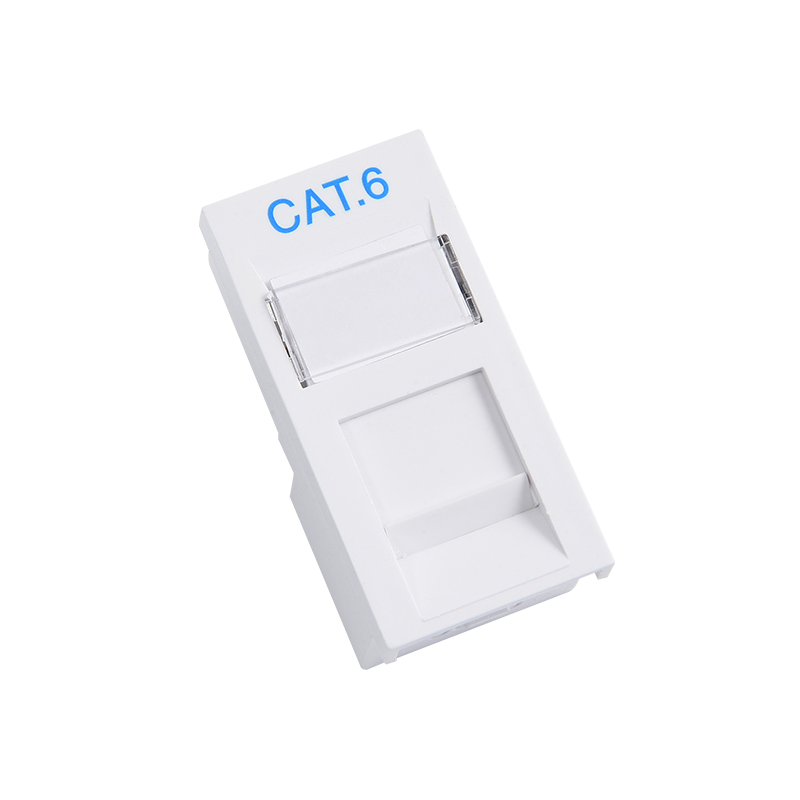

1. การออกแบบแบบฝังสามารถใช้กับแผงและแผงแพทช์และสายเคเบิลเครือข่ายสามารถแก้ไขและเชื่อมต่อผ่านตำแหน่งการ์ด

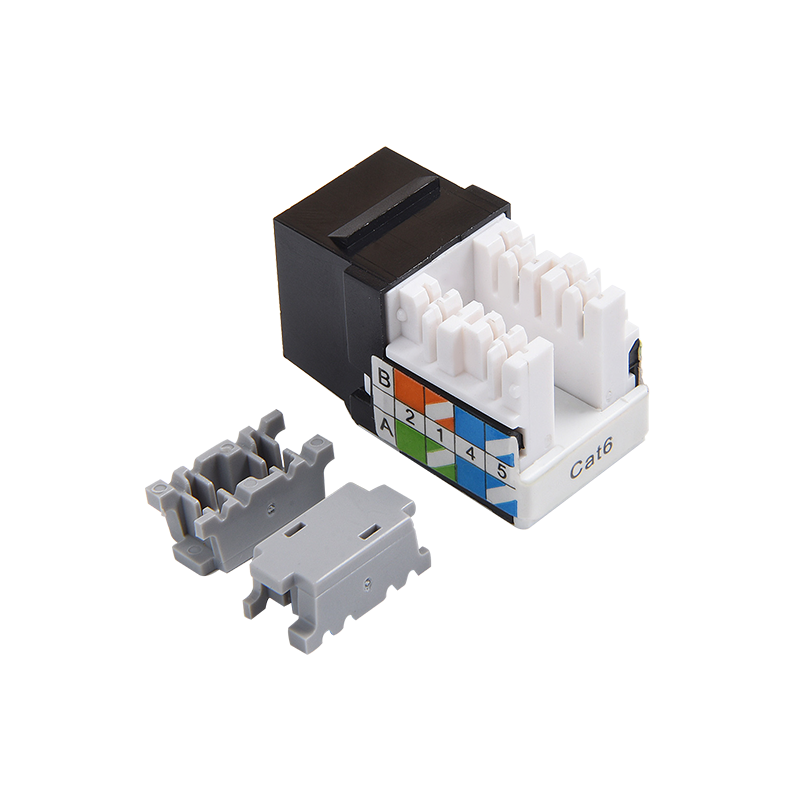

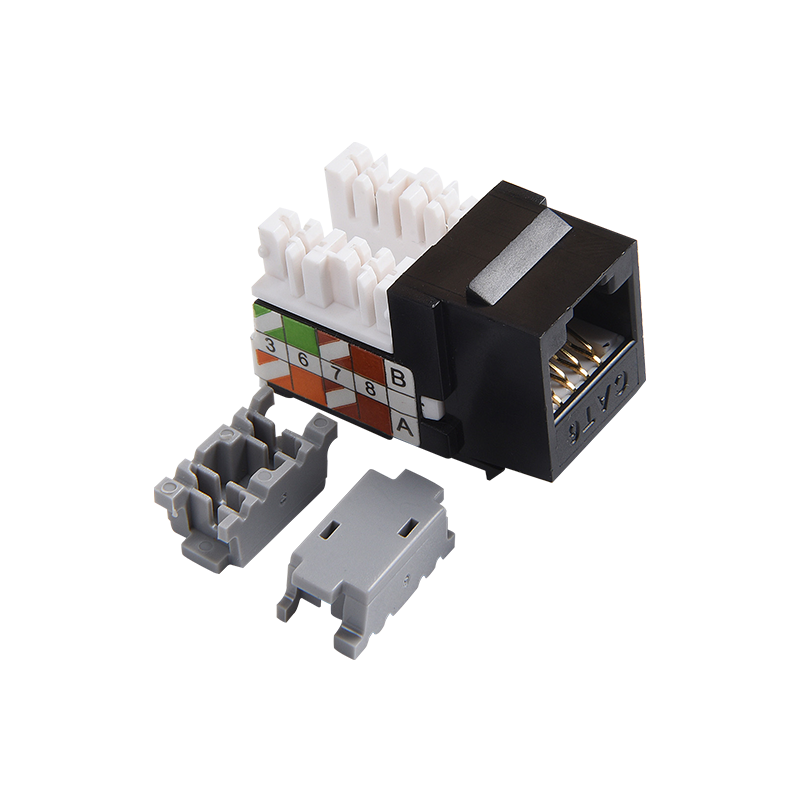

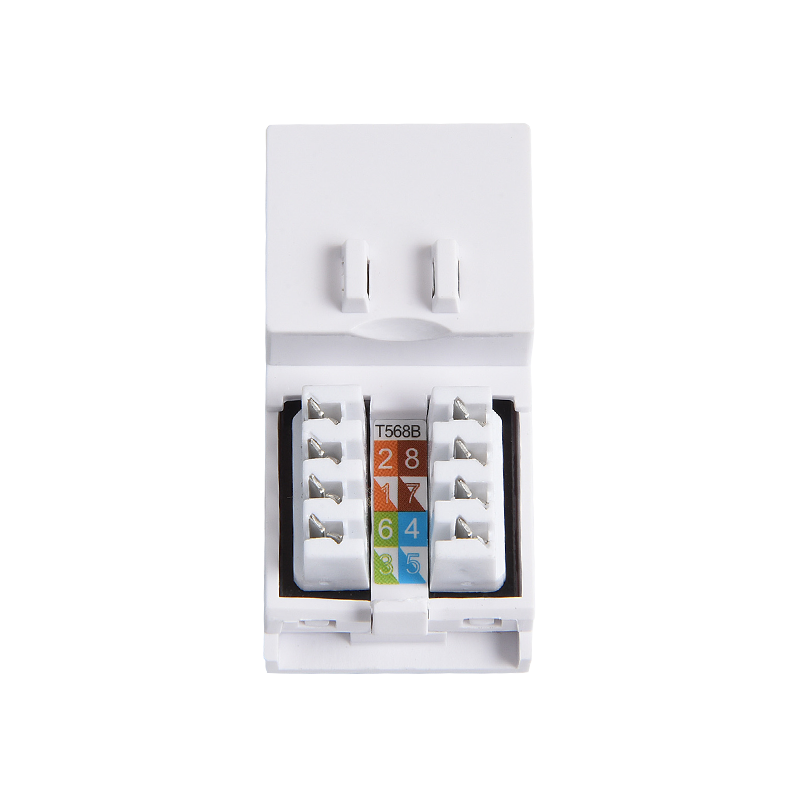

2. วิธีการเชื่อมต่อ: RJ45 Crystal Head 1 ถึง 1 แบบตรงผ่าน RJ45 Jack พร้อมจัมเปอร์ IDC จะสิ้นสุดด้วยการเดินสายแนวนอน ผู้ติดต่อติดต่อใช้เทคโนโลยีการเคลื่อนที่สูงและต่ำซึ่งช่วยลดค่า crosstalk ใกล้สิ้นได้อย่างมีประสิทธิภาพ
3. 360 องศาการออกแบบเปลือกโล่ทุกรอบเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า EMC; การออกแบบการหล่อโลหะสังกะสีทั้งหมดโลหะการออกแบบพื้นดินที่ไม่เหมือนใครประสิทธิภาพที่เชื่อถือได้และสะดวกสบาย
4. ข้อกำหนดด้านสิ่งแวดล้อม: เป็นไปตามมาตรฐาน ROHS
5. การแนะนำวัสดุ: ผลิตภัณฑ์โมดูลนี้ใช้เพื่อเชื่อมต่อสายไฟแนวนอนและการเดินสายพื้นที่ทำงานบนชั้นเดียวกันของอาคารและส่วนใหญ่จะใช้สำหรับอุปกรณ์สายไฟและอุปกรณ์เทอร์มินัลหรือการเชื่อมต่อการแปลงอะแดปเตอร์ การผสมพันธุ์ผลิตภัณฑ์และสายผสมพันธุ์เป็นสายเคเบิลคู่บิดเบี้ยวทองแดงและจัมเปอร์สีทองแดง
6. ความสัมพันธ์ระหว่างการจับคู่: ระหว่างการแข่งขันกับตัวเชื่อมต่อของซีรี่ส์มาตรฐานเดียวกัน
7. มาตรฐานที่เกี่ยวข้อง: ข้อมูลจำเพาะทั่วไป: YD/T 926.1-2009
มาตรฐานย่อย: YD/T 926.3-2009
8. พารามิเตอร์ทางเทคนิค:
ลักษณะไฟฟ้า:
A. ช่วงความถี่: 1 ~ 250MHz
B. แรงดันไฟฟ้าทำงาน: 125 V
C. ทนต่อแรงดันไฟฟ้า: DC1000V (AC750V) 1 นาทีโดยไม่มีการสลายและปรากฏการณ์
D. การลดทอน crosstalk ใกล้จบ: ≥3db
คุณสมบัติเชิงกล:
A. แรงแทรกและแรงดึงออก: แรงแทรกไม่เกิน 20n และแรงดึงออกไม่น้อยกว่า 20n
B. เอฟเฟกต์ของอุปกรณ์เชื่อมต่อตัวเชื่อมต่อ: 50n 60 ± 5s
ความทนทาน:
A. จำนวนครั้งที่ปลั๊กและซ็อกเก็ตถูกแทรก: 750 ครั้ง
9. การรักษาวัสดุและพื้นผิว:
A. วัสดุโลหะ:
เข็มทอง: ชุบทองฟอสเฟอร์บรอนซ์
ที่อยู่อาศัย: Zamak 5, Nickel Plated
B. วัสดุที่ไม่ใช่โลหะ:
พลาสติก: PC Polycarbonate S
C. ความหนาของชั้นทองชุบ: 6 ~ 50U ทองชุบ
D. วัสดุ PCB: FR4
10. ประสิทธิภาพด้านสิ่งแวดล้อม: อุณหภูมิ: -25 ~ 70 ℃ความชื้น: ≤85% (อุณหภูมิ 85 ℃± 3 ℃)
การทดสอบสเปรย์เกลือ:
A. ค่า pH ของสารละลายเกลือก่อนการทำให้เป็นอะตอมอยู่ระหว่าง 6.5 และ 7.2 (35 ± 2 ℃);
B. สารละลายเกลือถูกเตรียมด้วยโซเดียมคลอไรด์ (บริสุทธิ์ทางเคมีบริสุทธิ์วิเคราะห์) และน้ำกลั่นหรือปราศจากไอออน
ความเข้มข้นของมันคือ (5 ± 0.1)% (เปอร์เซ็นต์มวล);
C. การทำให้เป็นอะตอมอย่างต่อเนื่องถูกนำมาใช้และระยะเวลาที่แนะนำคือ 48H;
D. เมื่อทำให้เป็นอะตอมมีความจำเป็นที่จะต้องป้องกันสิ่งสกปรกเช่นน้ำมันและฝุ่นและอุณหภูมิและความชื้นของอากาศเจ็ทที่ส่งผลกระทบต่องาน
เงื่อนไขสำหรับพื้นที่

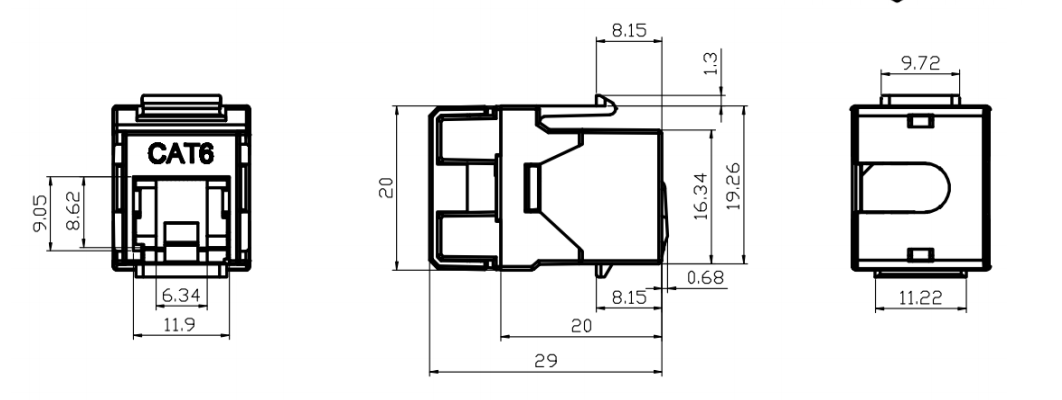

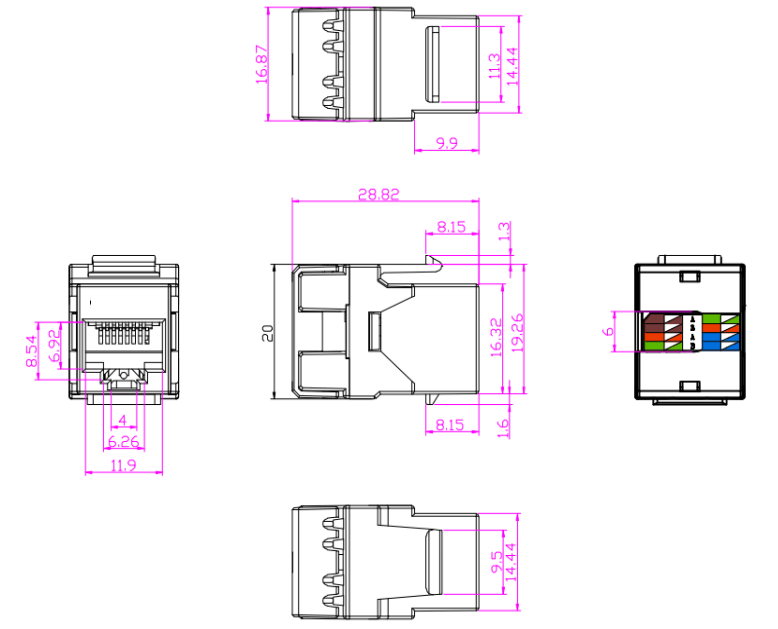

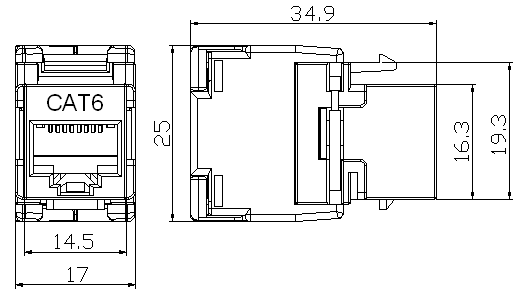

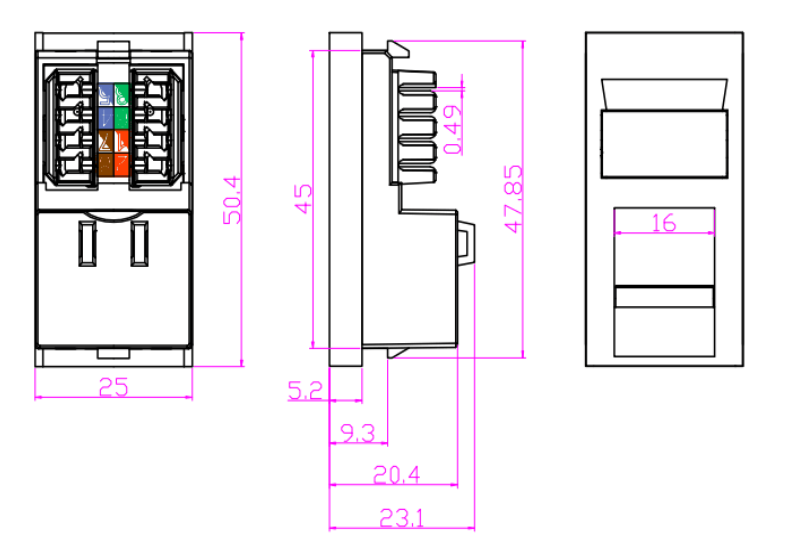

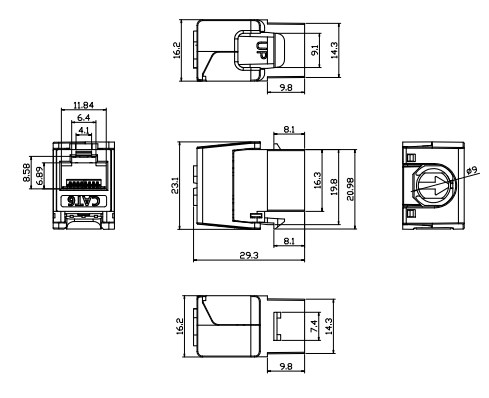

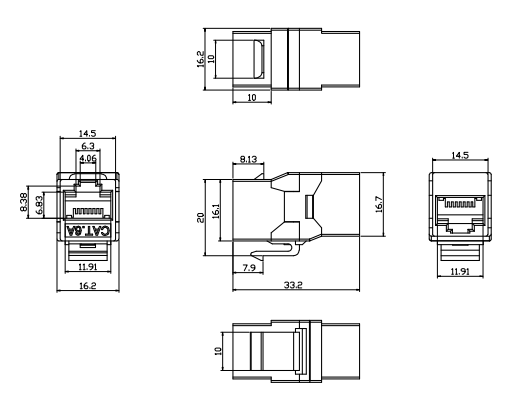

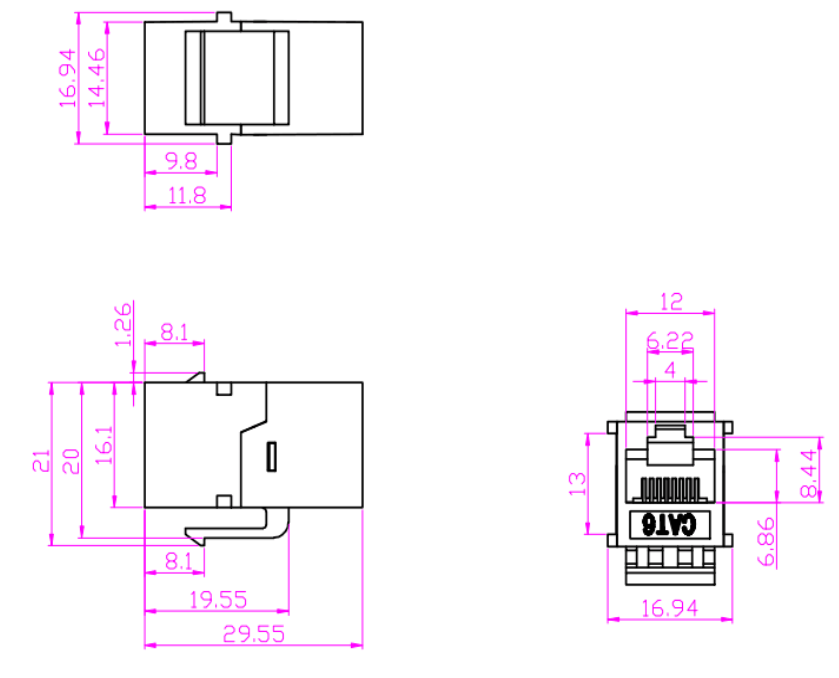

11. ร่างเค้าร่างและขนาดสูงสุดที่ปรับแต่ง
12. บรรจุภัณฑ์และการจัดเก็บ: ผลิตภัณฑ์ถูกใส่ลงในถุงพุพองพิเศษจากนั้นใส่ลงในกล่องกระดาษแข็งและอุปกรณ์เสริมผลิตภัณฑ์จะถูกวางในเวลาเดียวกันและฉลากที่ระบุรูปแบบผลิตภัณฑ์และปริมาณติดอยู่ที่มุมซ้ายบนของด้านหน้าของกล่องและใส่ไว้ในกล่อง ควรเก็บผลิตภัณฑ์ที่บรรจุไว้ในคลังสินค้าซึ่งอุณหภูมิโดยรอบคือ -5 ℃ ~ 30 ℃ความชื้นสัมพัทธ์ไม่เกิน 70%และไม่มีกรดอัลคาไลและก๊าซกัดกร่อนอื่น ๆ ในอากาศโดยรอบและระยะเวลาการเก็บรักษาคือสามปี
ปริมาณการบรรจุปกติ: 10 กล่องต่อกล่อง, 50 ชิ้นต่อกล่อง, 500 ชิ้นต่อกล่อง
13. หมายเหตุ: เครื่องหมายการใช้ผลิตภัณฑ์: บรรจุภัณฑ์ที่ระบุลูกค้า
