Network Faceplate และประเภทคืออะไร

ก แผ่นปิดหน้าเครือข่าย เป็นแผงติดผนังที่ติดตั้งในบ้าน สำนักงาน และศูนย์ข้อมูลที่ให้อินเทอร์เฟซที่สะอาดและปลอดภัยสำหรับการเชื่อมต่อสายเคเบิลเครือข่าย เช่น อีเธอร์เน็ตหรือไฟเบอร์ออปติก เข้ากับระบบสายเคเบิลที่มีโครงสร้าง โดยทำหน้าที่เป็นจุดสิ้นสุดที่มองเห็นได้ของสายเคเบิลติดผนัง โดยยอมรับแจ็คสโตนหรือโมดูลที่เชื่อมโยงการเดินสายไฟภายในเข้ากับพอร์ตที่ผู้ใช้หันเข้าหากัน แทนที่จะปล่อยให้สายเคเบิลถูกเปิดเผยหรือหลุดออก แผ่นปิดเครือข่ายจะจัดระเบียบและปกป้องการเชื่อมต่อในขณะที่ให้พื้นผิวแบบมืออาชีพ มีให้เลือกใช้งานในการกำหนดค่าแบบพอร์ตเดียวถึง 6 พอร์ตขึ้นไป แผ่นปิดหน้าเป็นองค์ประกอบพื้นฐานในการติดตั้งเครือข่ายที่มีโครงสร้างใดๆ

ก.คืออะไร แผ่นปิดหน้าเครือข่าย

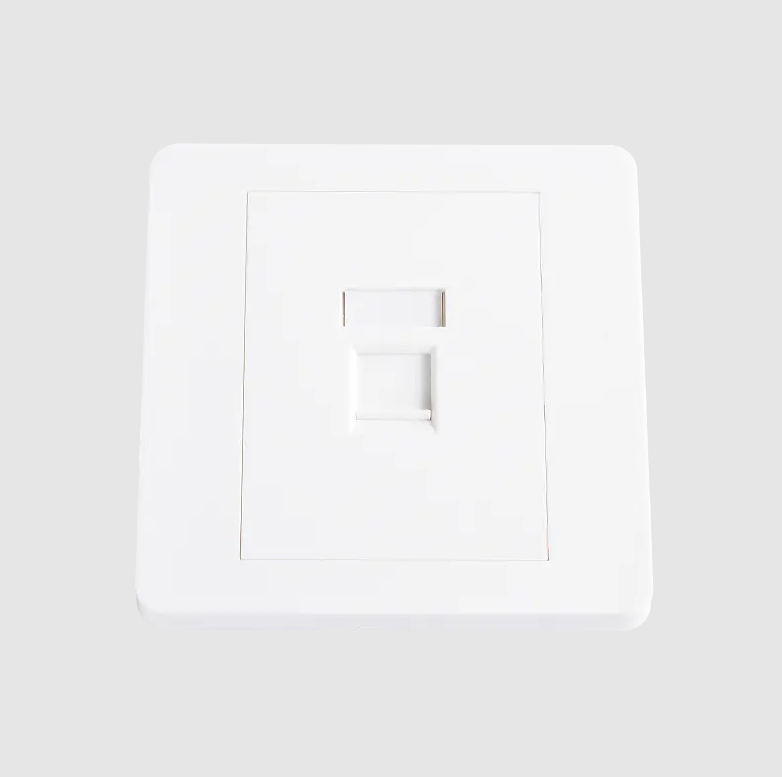

ก network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.

แผงปิดหน้าถูกนำมาใช้ในเครือข่ายที่อยู่อาศัย โครงสร้างพื้นฐานด้านไอทีเชิงพาณิชย์ และสภาพแวดล้อมทางอุตสาหกรรม ติดตั้งในกล่องติดผนัง (หรือที่เรียกว่ากล่องด้านหลัง) ซึ่งฝังอยู่ในผนัง ทำให้การติดตั้งดูเหมือนเสร็จสมบูรณ์ ความแตกต่างที่สำคัญคือแผ่นปิดหน้าจอนั้นไม่ได้ยุติสายไฟ—ฟังก์ชันนั้นเป็นของ แจ็คสโตน เสียบเข้ากับพอร์ตของแผ่นปิดหน้า

การใช้งานทั่วไปได้แก่:

• ช่องข้อมูลอีเธอร์เน็ตในสำนักงานและบ้าน
• จุดเชื่อมต่อโทรศัพท์
• แผงต่อสายไฟเบอร์ออปติกบนผนัง
• กudio/video signal distribution in conference rooms
• ปลั๊กไฟติดผนัง USB และ HDMI ในอาคารอัจฉริยะ


ประเภทหลักของ แผ่นปิดหน้าเครือข่ายs

แผงปิดเครือข่ายมีหลายประเภท แต่ละประเภทเหมาะกับมาตรฐานสายเคเบิล จำนวนพอร์ต และสภาพแวดล้อมการติดตั้งที่แตกต่างกัน การทำความเข้าใจความแตกต่างช่วยให้มั่นใจได้ถึงการเลือกที่เหมาะสมสำหรับโปรเจ็กต์ที่กำหนด

1. แผ่นปิดหน้าแบบ Keystone (แผ่นปิดหน้าแบบโมดูลาร์)

ชนิดที่ใช้กันแพร่หลายมากที่สุด แผ่นหน้าหลัก ยอมรับแจ็คสโตนแบบเปลี่ยนได้ในรูปแบบสแน็ปอิน ความเป็นโมดูลาร์นี้ทำให้แผ่นปิดหน้าเดียวกันสามารถรองรับแจ็คอีเธอร์เน็ต (Cat5e, แมว6, Cat6A), โคแอกเชียล, ไฟเบอร์, USB หรือ HDMI เพียงแค่เปลี่ยนโมดูลที่เสียบไว้ โดยทั่วไปจำนวนพอร์ตจะมีตั้งแต่ 1 ถึง 6 พอร์ตต่อแผงปิดหน้า

แผ่นปิดหน้าคีย์สโตนเป็นที่นิยมในการติดตั้งเชิงพาณิชย์ เนื่องจากสามารถอัพเกรดได้ในอนาคตโดยไม่ต้องเปลี่ยนเต้ารับที่ผนังทั้งหมด - จำเป็นต้องเปลี่ยนเฉพาะแจ็คสโตนเท่านั้น

2. แผ่นปิดพอร์ตคงที่

แผ่นปิดหน้าแบบพอร์ตคงที่มีพอร์ตในตัวและไม่สามารถถอดออกได้ซึ่งติดตั้งอยู่ในแผ่นโดยตรง สิ่งเหล่านี้เป็นเรื่องปกติในการติดตั้งโทรศัพท์แบบเดิมและโครงการที่อยู่อาศัยราคาประหยัด แม้ว่าจะมีความยืดหยุ่นน้อยกว่าประเภทคีย์สโตน แต่มักจะประหยัดกว่าสำหรับการใช้งานแบบใช้ครั้งเดียวซึ่งประเภทสายเคเบิลจะไม่เปลี่ยนแปลง

3. แผ่นปิดหน้าไฟเบอร์ออปติก

ออกแบบมาโดยเฉพาะสำหรับการเดินสายไฟเบอร์ออปติก แผ่นปิดหน้าเหล่านี้มีอะแดปเตอร์ LC, SC, ST หรือ MTP/MPO ใช้ในสภาพแวดล้อมความเร็วสูง เช่น ศูนย์ข้อมูล วิทยาเขตของมหาวิทยาลัย และแกนหลักขององค์กร ความเร็วในการรับส่งข้อมูลเกิน 10 Gbps . แผ่นปิดหน้าแบบไฟเบอร์จะต้องปกป้องขั้วต่อแบบออปติคอลจากฝุ่นและความเสียหายทางกายภาพ ดังนั้นโดยทั่วไปแล้วจึงมีฝาปิดกันฝุ่นหรือพอร์ตแบบปิด

4. แผ่นปิดหน้าแบบยึดพื้นผิว

ในกรณีที่ไม่สามารถตัดผนังได้ เช่น ในอาคารเก่า โครงสร้างคอนกรีต หรือการติดตั้งชั่วคราว แผ่นปิดผิวหน้าจะถูกติดเข้ากับพื้นผิวผนังโดยตรง แทนที่จะฝังลงไป มาพร้อมกับกล่องด้านหลังในตัวและติดตั้งได้เร็วกว่า แม้ว่าจะมองเห็นได้ชัดเจนกว่าเล็กน้อยก็ตาม

5. กล่องตั้งพื้น / แผ่นปิดใต้พื้น

ใช้ในสำนักงานและห้องประชุมแบบเปิดโล่ง มีการติดตั้งแผ่นปิดหน้ากล่องบนพื้นยกสูงหรือพื้นคอนกรีต โดยให้การเชื่อมต่อข้อมูล พลังงาน และ AV ที่ระดับโต๊ะโดยไม่มีการกำหนดเส้นทางบนผนัง กล่องชั้นเดียวอาจอยู่ได้ 4 ถึง 12 พอร์ต โดยรวมช่องจ่ายไฟ อีเทอร์เน็ต และมัลติมีเดียไว้ในเครื่องเดียว

6. แผ่นปิดหน้ามัลติมีเดีย / แบบผสมผสาน

แผ่นปิดหน้ามัลติมีเดียรองรับประเภทสัญญาณผสมในแผ่นเดียว ตัวอย่างเช่น การรวมพอร์ตอีเธอร์เน็ต RJ45, HDMI, USB-A และแจ็คเสียง 3.5 มม. สิ่งเหล่านี้ได้รับความนิยมเป็นพิเศษในห้องประชุม ห้องเรียน และโฮมเธียเตอร์ที่ทันสมัย ​​ซึ่งจำเป็นต้องมีการเชื่อมต่อหลายประเภทในเต้ารับเดียว

การเปรียบเทียบประเภทแผ่นปิดหน้าเครือข่ายทั่วไป

ส่วนประกอบสำคัญของระบบแผ่นปิดหน้าเครือข่าย

ก complete faceplate installation involves several components working together:

• โครงหน้า : แผ่นนอกขนาดมาตรฐาน เช่น UK single (86×86mm), UK double (86×146mm) หรือ US 1-gang / 2-gang format
• แจ็คสโตน : โมดูลสแนปอินที่ยุติสาย Cat5e, Cat6, Cat6A หรือสายไฟเบอร์ และยอมรับปลั๊ก RJ45 หรือขั้วต่อไฟเบอร์
• กล่องหลัง/กล่องติดผนัง : ตัวเรือนแบบฝังติดตั้งอยู่ภายในผนังโดยที่แผ่นปิดหน้าขันสกรูเข้า
• ป้ายกำกับพอร์ต / ไอคอน : เครื่องหมายระบุตัวตน รหัสสีหรือป้ายข้อความ เพื่อแยกแยะข้อมูล เสียง หรือพอร์ต AV
• หมวกกันฝุ่น : ฝาครอบป้องกันสำหรับพอร์ตที่ไม่ได้ใช้ โดยเฉพาะอย่างยิ่งในการใช้งานไฟเบอร์ออปติก

แผ่นปิดหน้าเครือข่าย มาตรฐานและหมวดหมู่สายเคเบิล

ประสิทธิภาพของการติดตั้งแผงปิดหน้าเครือข่ายจะดีพอๆ กับสายเคเบิลและแจ็คสโตนที่ใช้ภายในเท่านั้น แผงปิดหน้าต้องตรงกับประเภทสายเคเบิลที่ใช้งานอยู่:

• Cat5e : รองรับสูงสุด 1 Gbps ที่ 100MHz; เหมาะสำหรับเครือข่ายที่อยู่อาศัยและเชิงพาณิชย์ขั้นพื้นฐานส่วนใหญ่
• Cat6 : รองรับสูงสุด 1 Gbps ที่ 250MHz พร้อมประสิทธิภาพ crosstalk ที่ดีกว่า ใช้กันอย่างแพร่หลายในการใช้งานสำนักงานสมัยใหม่
• Cat6A : รองรับได้ถึง 10 Gbps ที่ 500MHz ; จำเป็นสำหรับสภาพแวดล้อมที่มีความหนาแน่นสูงและแอปพลิเคชัน PoE
• แคท8 : รองรับได้ถึง 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• ไฟเบอร์ (OM3/OM4/OS2) : รองรับ 10G ถึง 100G ในระยะทางที่ไกลกว่า ต้องใช้อะแดปเตอร์คีย์สโตนเฉพาะไฟเบอร์

หน่วยงานมาตรฐาน เช่น TIA-568 (อเมริกาเหนือ) และ ISO/IEC 11801 (ระหว่างประเทศ) กำหนดข้อกำหนดด้านประสิทธิภาพของช่องสัญญาณที่แผ่นปิดหน้าและแจ็คต้องเป็นไปตามเพื่อให้ได้การติดตั้งสายเคเบิลที่มีโครงสร้างที่ได้รับการรับรอง

วิธีการเลือกแผ่นปิดเครือข่ายที่เหมาะสม

การเลือกแผ่นปิดหน้าที่ถูกต้องขึ้นอยู่กับปัจจัยในทางปฏิบัติหลายประการ:

จำนวนพอร์ต

กำหนดจำนวนการเชื่อมต่อที่จำเป็นในแต่ละสถานที่ โดยทั่วไปแล้วเวิร์กสเตชันตั้งโต๊ะมาตรฐานจะต้องมี 2 พอร์ต (หนึ่งข้อมูล หนึ่งสำรอง หรือเสียง) ในขณะที่สถานี AV ในห้องเรียนอาจต้องใช้พอร์ต 4-6 พอร์ต หลีกเลี่ยงการระบุมากเกินไปเพื่อให้สามารถจัดการการเจาะผนังได้

สภาพแวดล้อมการติดตั้ง

สำหรับการก่อสร้างหรือการปรับปรุงใหม่ แผ่นปิดหน้าแบบคีย์สโตนติดผนังช่วยให้ได้พื้นผิวที่สะอาดที่สุด สำหรับอาคารที่มีอยู่ซึ่งไม่สามารถกำหนดเส้นทางบนผนังได้ ตัวเลือกการติดตั้งบนพื้นผิวจะช่วยลดความจำเป็นในการไล่สายเคเบิลผ่านผนัง สภาพแวดล้อมทางอุตสาหกรรมและกลางแจ้งจำเป็นต้องมีแผ่นป้องกัน IP (เช่น IP44 หรือ IP55) พร้อมการป้องกันฝุ่นและความชื้น

ข้อกำหนดประเภทสายเคเบิลและความเร็ว

จับคู่แจ็คสโตนกับประเภทสายเคเบิลที่กำลังใช้งาน การติดตั้งแจ็ค Cat6A ในโครงสร้างพื้นฐาน Cat5e เป็นการสิ้นเปลืองการลงทุน ในขณะที่การติดตั้งแจ็ค Cat5e ในการติดตั้ง Cat6A จะทำให้เกิดปัญหาคอขวดด้านประสิทธิภาพที่ทางออก - ลิงก์ที่อ่อนแอที่สุดจะกำหนดความเร็วสูงสุดของช่อง

กesthetic and Regulatory Standards

ในสภาพแวดล้อมที่ได้รับการควบคุม เช่น สถานพยาบาลหรือสถานที่ราชการ แผ่นปิดหน้าอาจต้องเป็นไปตามมาตรฐานรหัสสีเฉพาะหรือข้อกำหนดการประกอบผนังที่ทนไฟ พื้นที่เชิงพาณิชย์มักระบุพื้นผิวที่สอดคล้องกัน (สีขาว สีงาช้าง หรือเหล็กขัดเงา) เพื่อให้ตรงกับมาตรฐานการออกแบบตกแต่งภายใน

แผงปิดเครือข่ายกับแผงแพทช์: ความแตกต่างที่สำคัญ

ก common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:

• แผ่นปิดหน้า : ติดตั้งที่จุดสิ้นสุดของผู้ใช้ (โต๊ะ ผนัง พื้น) มีพอร์ต 1–6 พอร์ตต่อตำแหน่ง เชื่อมต่ออุปกรณ์ปลายทางเข้ากับสายเคเบิลติดผนัง
• แผงแพทช์ : ติดตั้งใน Network Rack หรือห้องโทรคมนาคม รวมการเดินสายเคเบิลบนผนังทั้งหมด (บ่อยครั้ง 24 ถึง 48 พอร์ตต่อแผง ); เชื่อมต่อกับสวิตช์ผ่านสายแพทช์

แผ่นปิดหน้าและแผงแพทช์เมื่อรวมกันเป็นปลายทั้งสองด้านของช่องสัญญาณเคเบิลที่มีโครงสร้าง โดยมีสายเคเบิลแนวนอนในผนังวิ่งอยู่ระหว่างปลายทั้งสอง

เคล็ดลับการติดตั้งจริง

การติดตั้งที่เหมาะสมทำให้มั่นใจทั้งประสิทธิภาพและอายุการใช้งานที่ยาวนาน:

1. กlways leave สายเคเบิลหย่อนอย่างน้อย 30 ซม ภายในกล่องด้านหลังเพื่อให้สามารถยุติใหม่ได้หากแจ็คล้มเหลว
2. รักษาการบิดคู่ให้ใกล้กับจุดสิ้นสุดของแจ็คสโตนมากที่สุดเท่าที่จะเป็นไปได้ การคลายเกลียวมากกว่า 13 มม. (0.5 นิ้ว) จะทำให้ประสิทธิภาพของ Cat6 และ Cat6A ลดลง
3. ติดป้ายกำกับแต่ละพอร์ตอย่างชัดเจนที่ทั้งแผงด้านหน้าและพอร์ตแผงแพทช์ที่เกี่ยวข้องโดยใช้รูปแบบการกำหนดหมายเลขที่สอดคล้องกัน (เช่น F1-D1 = ชั้น 1 โต๊ะ 1)
4. ใช้ฝาปิดกันฝุ่นบนช่องคีย์สโตนที่ไม่ได้ใช้เพื่อป้องกันการสะสมของเศษภายในกล่องด้านหลัง
5. สำหรับการติดตั้งไฟเบอร์ ให้ทำความสะอาดตัวเชื่อมต่อทั้งหมดด้วยเครื่องมือที่เหมาะสมก่อนการทดสอบ ปลายเส้นใยที่ปนเปื้อนได้แก่ สาเหตุหลักของความล้มเหลวของการเชื่อมต่อไฟเบอร์
6. ทดสอบเต้ารับที่เสร็จสมบูรณ์แต่ละแห่งด้วยใบรับรองสายเคเบิล (ไม่ใช่แค่เครื่องทดสอบความต่อเนื่อง) เพื่อยืนยันว่าช่องนั้นเป็นไปตามมาตรฐาน TIA หรือ ISO ที่กำหนด
