แผงแพทช์เทียบกับสวิตช์คืออะไร?

แผงแพทช์และสวิตช์: คำตอบโดยตรง

A แผงแพทช์ เป็นส่วนประกอบสายเคเบิลที่มีโครงสร้างแบบพาสซีฟซึ่งจะยุติและจัดระเบียบสายเคเบิลเครือข่ายในขณะที่ สวิตช์เครือข่าย เป็นอุปกรณ์อิเล็กทรอนิกส์แบบแอคทีฟที่รับ ประมวลผล และส่งต่อข้อมูลระหว่างอุปกรณ์ที่เชื่อมต่อ เมื่อเปรียบเทียบแผงแพทช์กับสวิตช์ ความแตกต่างหลักนั้นเรียบง่าย: แผงแพทช์ไม่ส่งหรือประมวลผลข้อมูลด้วยตัวเอง ในขณะที่สวิตช์ประกอบด้วยวงจรที่อ่านข้อมูลขาเข้าและนำไปยังพอร์ตปลายทางที่ถูกต้อง

โดยทั่วไปแผงแพทช์จะอยู่ที่เลเยอร์ทางกายภาพของเครือข่าย โดยมีจุดเชื่อมต่อแบบตายตัวและมีป้ายกำกับสำหรับการเดินสายแนวนอนที่ต่อจากเต้ารับที่ผนัง แจ็คสโตน หรือแผ่นหน้าเครือข่ายกลับไปยังตู้เดินสายหรือห้องอุปกรณ์ ในทางตรงกันข้าม สวิตช์จะเชื่อมต่อกับแผงแพทช์ผ่านสายแพตช์สั้น และเป็นสวิตช์ที่อนุญาตให้อุปกรณ์หลายเครื่องในเครือข่ายแลกเปลี่ยนข้อมูลได้ เนื่องจากแผงแพทช์ไม่มีอุปกรณ์อิเล็กทรอนิกส์ที่ใช้งานอยู่ จึงไม่จำเป็นต้องใช้พลังงาน ในขณะที่สวิตช์ต้องใช้แหล่งจ่ายไฟในการทำงาน การตระหนักถึงความแตกต่างนี้มีประโยชน์เมื่อวางแผนระบบสายเคเบิลที่มีโครงสร้าง เนื่องจากโดยทั่วไปแผงแพทช์และสวิตช์จะมีบทบาทเสริมแทนที่จะแทนที่กัน

แผงแพทช์ คืออะไรและทำงานอย่างไร

หน้าที่หลักของแผงแพทช์ในระบบการเดินสายที่มีโครงสร้าง

แผงแพทช์เป็นแผงแบบเรียบ ติดตั้งในชั้นวาง หรือติดผนัง ซึ่งเก็บแถวของพอร์ตแจ็คสโตนไว้ที่ด้านหน้า แต่ละพอร์ตที่ด้านหน้าของแผงสอดคล้องกับจุดเชื่อมต่อที่ด้านหลังของแผง โดยที่สายเคเบิลแนวนอนขาเข้าจะสิ้นสุดลงโดยใช้วิธีเจาะลงของ IDC โดยทั่วไปจะเป็นไปตามรูปแบบ 110 หรือ Krone การตั้งค่านี้ช่วยให้ผู้ติดตั้งจัดวางสายเคเบิลหลายเส้นไว้ในตำแหน่งเดียวที่มีป้ายกำกับและจัดการได้ แทนที่จะปล่อยให้สายเคเบิลหลวมกระจายอยู่ทั่วชั้นวางหรือห้องอุปกรณ์ แผงแพทช์ยังสร้างมาเพื่อรองรับลำดับการเดินสายไฟ T568A หรือ T568B มาตรฐานที่ใช้ในสายเคเบิลที่มีโครงสร้างเป็นทองแดงส่วนใหญ่ ซึ่งช่วยให้ลำดับการเดินสายไฟสอดคล้องกันตลอดการติดตั้งทั้งหมด

ฟอร์มแฟคเตอร์ของแผงแพทช์: รุ่น Punch Down, RJ45 และ แมว6

ผลิตภัณฑ์แผงแพทช์มีหลายรูปแบบทั่วไป ก แผงแพทช์เจาะลง แบบจำลองถูกยกเลิกโดยการกดตัวนำแต่ละตัวลงในช่อง IDC ด้วยเครื่องมือเจาะลง ซึ่งเป็นวิธีการเลิกจ้างที่ใช้กันทั่วไปสำหรับแผงแพทช์ทองแดง ก แผงแพทช์ RJ45 สไตล์หมายถึงพอร์ตด้านหน้าซึ่งยอมรับปลั๊ก RJ45 มาตรฐานจากสายแพทช์ ก แผงแพทช์ Cat6 หรือรุ่น Cat6A ถูกสร้างขึ้นเพื่อให้ตรงกับข้อกำหนดแบนด์วิธและ crosstalk ของสายเคเบิล Cat6 หรือ Cat6A และโดยทั่วไปจะจับคู่กับแจ็คสโตน Cat6 หรือ Cat6A ที่ตรงกัน ก แผงแพทช์ว่างเปล่า จัดส่งโดยไม่มีแจ็คที่ติดตั้งไว้ล่วงหน้า ช่วยให้ผู้ติดตั้งสามารถเสียบแจ็คสโตนของพอร์ตที่ต้องการได้ทีละพอร์ต ซึ่งมีประโยชน์เมื่อแร็คต้องการการเชื่อมต่อทองแดงและไฟเบอร์ผสมกัน

การติดตั้งขนาดเล็กบางครั้งอาจใช้ a กล่องแผงแพทช์ แทนที่จะเป็นยูนิตที่ติดตั้งบนชั้นวางแบบเต็ม กล่องแพตช์พาเนลเป็นตู้ขนาดกะทัดรัดที่บรรจุพอร์ตจำนวนจำกัด ซึ่งมักใช้ในบ้าน สำนักงานขนาดเล็ก หรือสถานที่ติดตั้งบนพื้นผิวซึ่งไม่สามารถใช้แร็คเต็มขนาด 19 นิ้วได้ แผนภูมิด้านล่างแสดงจำนวนพอร์ตแผงแพทช์โดยทั่วไปตั้งแต่การติดตั้งขนาดเล็กไปจนถึงขนาดใหญ่

แผนภูมิด้านบนแสดงการกำหนดค่าพอร์ตแผงแพทช์ทั่วไปสี่แบบที่พบในการติดตั้งสายเคเบิลแบบมีโครงสร้าง ได้แก่ รุ่น 8 พอร์ต, 12 พอร์ต, 24 พอร์ต และรุ่นพอร์ต 48 พอร์ต แผงแพทช์ 24 พอร์ตและ 48 พอร์ต โดยทั่วไปยูนิตจะถูกเลือกสำหรับห้องโทรคมนาคมและชั้นวางอุปกรณ์ที่ต้องการยุติสายเคเบิลแนวนอนจำนวนมากที่มาจากพื้นที่ทำงานแต่ละแห่ง ยูนิตแผงแพทช์ 8 พอร์ตและ 12 พอร์ตที่เล็กกว่ามักจะเหมาะกับตู้เก็บสายขนาดกะทัดรัด โฮมออฟฟิศ หรือที่ตั้งสาขาที่ต้องการลดเครือข่ายในจำนวนจำกัดเท่านั้น การเลือกจำนวนพอร์ตที่ถูกต้องจะขึ้นอยู่กับจำนวนการวางสายเคเบิลที่วางแผนไว้สำหรับสถานที่เป็นหลัก ควบคู่ไปกับค่าเผื่อสำหรับการขยายในอนาคต เนื่องจากการเพิ่มความจุในภายหลังมักจะหมายถึงการติดตั้งแผงแพทช์เพิ่มเติม แทนที่จะขยายแผงที่มีอยู่ ผู้ติดตั้งจำนวนมากเลือกขนาดแผงแพทช์ที่ใหญ่กว่าข้อกำหนดปัจจุบันหนึ่งระดับ เพื่อให้พอร์ตสำรองยังคงมีอยู่สำหรับอุปกรณ์ใหม่หรือพื้นที่ทำงานที่จัดเรียงใหม่

สวิตช์เครือข่ายคืออะไร และแตกต่างจากแผงแพทช์อย่างไร

ฟังก์ชันสวิตช์: การส่งต่อข้อมูลที่ใช้งานอยู่และพอร์ตอัจฉริยะ

สวิตช์เครือข่ายเป็นอุปกรณ์ที่ใช้งานซึ่งเชื่อมต่ออุปกรณ์หลายเครื่องบนเครือข่ายท้องถิ่นและส่งต่อข้อมูลระหว่างอุปกรณ์เหล่านั้น ภายใน สวิตช์จะรักษาตารางที่อยู่อุปกรณ์ที่เรียนรู้จากการรับส่งข้อมูลที่ส่งผ่านพอร์ต ซึ่งใช้เพื่อส่งข้อมูลขาเข้าไปยังพอร์ตที่อุปกรณ์ปลายทางตั้งอยู่เท่านั้น แทนที่จะเผยแพร่ไปทุกที่ ซึ่งต้องใช้พลังงานไฟฟ้าอย่างต่อเนื่อง และสวิตช์จำนวนมากยังรองรับ Power over Ethernet โดยจ่ายพลังงานให้กับอุปกรณ์ที่เชื่อมต่อ เช่น กล้องหรือจุดเชื่อมต่อไร้สาย ผ่านสายเคเบิลเส้นเดียวกับที่ใช้สำหรับข้อมูล ในชั้นวางอุปกรณ์ทั่วไป สวิตช์จะอยู่ใกล้กับแผงแพทช์ และสายแพตช์สั้นที่มีขั้วต่อตัวผู้ RJ45 จะเชื่อมโยงพอร์ตแผงแพทช์เฉพาะกับพอร์ตสวิตช์เฉพาะ ทำให้เกิดการเชื่อมต่อที่ใช้งานอยู่ซึ่งจะทำให้ระบบสายเคเบิลที่มีโครงสร้างใช้งานได้จริง

เนื่องจากสวิตช์เป็นส่วนประกอบที่ย้ายข้อมูลจริง ๆ สวิตช์ไม่ใช่แผงแพทช์ที่กำหนดความเร็วของอุปกรณ์ในการสื่อสารและจำนวนอุปกรณ์ที่สามารถเชื่อมต่อได้ในคราวเดียว แผงแพทช์ไม่ได้เพิ่มหรือลบการเชื่อมต่อเครือข่ายที่มีอยู่ด้วยตัวเอง เพียงแต่ให้จุดสิ้นสุดที่มั่นคง ดังนั้นจึงไม่จำเป็นต้องเดินสายเคเบิลใหม่ทุกครั้งที่มีการเคลื่อนย้ายหรือเปลี่ยนอุปกรณ์ การแยกระหว่างการจัดการสายเคเบิลแบบพาสซีฟและอุปกรณ์เครือข่ายที่ใช้งานอยู่นี้เป็นหนึ่งในเหตุผลหลักที่ระบบสายเคเบิลที่มีโครงสร้างใช้ส่วนประกอบทั้งสองร่วมกันแทนที่จะเดินสายอุปกรณ์เข้ากับสวิตช์โดยตรง

แผงแพทช์กับสวิตช์: การเปรียบเทียบการทำงานแบบเคียงข้างกัน

ตารางด้านล่างสรุปความแตกต่างในการทำงานหลักระหว่างแผงแพทช์และสวิตช์เครือข่ายภายในระบบสายเคเบิลที่มีโครงสร้าง

แผนภูมิเรดาร์ด้านบนเปรียบเทียบแผงแพทช์และสวิตช์เครือข่ายในมิติการทำงานทั้งห้ามิติ โดยใช้มาตราส่วนการให้คะแนนที่แสดงให้เห็น 1 ถึง 5 แทนที่จะเป็นข้อมูลที่วัดได้อย่างแม่นยำ แผงแพทช์ให้คะแนนสูงในด้านการจัดวางสายเคเบิล ความเสถียรของเลเยอร์ทางกายภาพ และความเป็นอิสระของพลังงาน เนื่องจากเป็นส่วนประกอบแบบพาสซีฟที่จัดระเบียบสายเคเบิลโดยไม่ต้องใช้พลังงานไฟฟ้าหรือดำเนินการประมวลผลข้อมูลใดๆ ในทางตรงกันข้าม สวิตช์เครือข่ายให้คะแนนในด้านความฉลาดของเครือข่ายสูงและมีความสามารถในการปรับขนาดได้ดีพอสมควร เนื่องจากสวิตช์จะอ่านข้อมูลและกำหนดทิศทางการรับส่งข้อมูลไปยังพอร์ตที่ถูกต้อง แผงแพทช์มีคะแนนความฉลาดของเครือข่ายต่ำเนื่องจากไม่มีวงจรอิเล็กทรอนิกส์ ในขณะที่สวิตช์มีคะแนนความเป็นอิสระด้านพลังงานต่ำเนื่องจากขึ้นอยู่กับแหล่งจ่ายไฟที่ต่อเนื่องในการทำงาน เมื่อดูร่วมกัน การเปรียบเทียบจะแสดงให้เห็นว่าเหตุใดแผงแพทช์และสวิตช์จึงมักใช้เป็นส่วนประกอบเสริมภายในระบบสายเคเบิลที่มีโครงสร้างเดียวกัน แทนที่จะใช้ทดแทนซึ่งกันและกัน

แผงแพทช์และสวิตช์ทำงานร่วมกันอย่างไรในระบบการเดินสายที่มีโครงสร้าง

ในระบบสายเคเบิลที่มีโครงสร้างทั่วไป แผงแพทช์และสวิตช์เครือข่ายจะเชื่อมต่อกันตามลำดับ แทนที่จะแข่งขันกันเพื่องานเดียวกัน เส้นทางทั่วไปที่การเชื่อมต่อเครือข่ายเดียวปฏิบัติตาม ตามหลักปฏิบัติทั่วไปที่อ้างอิงในแนวทางการวางสายเคเบิลที่มีโครงสร้าง TIA/EIA-568-C และคู่มือวิธีการกระจายโทรคมนาคม BICSI มีลักษณะดังนี้:

1. การเดินสายเคเบิลในพื้นที่ทำงานเชื่อมต่ออุปกรณ์ เช่น คอมพิวเตอร์ เข้ากับเต้ารับติดผนังหรือแผ่นปิดเครือข่ายที่ติดตั้งแจ็คสโตน RJ45
2. การเดินสายเคเบิลแนวนอนจากแผ่นปิดหน้านั้นกลับไปยังตู้เก็บสายไฟหรือห้องโทรคมนาคม โดยทั่วไปจะอยู่ภายในความยาวสูงสุดที่แนะนำประมาณ 100 เมตร
3. การเดินสายเคเบิลแนวนอนสิ้นสุดที่ด้านหลังของแผงแพทช์โดยใช้วิธีเจาะลง IDC โดยทั่วไปจะตามมาด้วยการยกเลิกแบบ 110 หรือ Krone
4. สายแพตช์สั้นที่ติดตั้งปลายขั้วต่อตัวผู้ RJ45 เชื่อมต่อด้านหน้าของพอร์ตแผงแพตช์เข้ากับพอร์ตบนสวิตช์เครือข่ายใกล้เคียง
5. จากนั้นสวิตช์จะส่งต่อข้อมูลระหว่างการเชื่อมต่อนั้นกับส่วนที่เหลือของเครือข่าย รวมถึงสายเคเบิลแกนหลักที่เชื่อมโยงห้องโทรคมนาคมหลายห้องเข้าด้วยกัน

วิธีการแบบหลายชั้นนี้เป็นแนวคิดหลักที่อยู่เบื้องหลัง ระบบสายเคเบิลที่มีโครงสร้าง : ส่วนประกอบของระบบสายเคเบิลที่มีโครงสร้างแต่ละส่วน รวมถึงแผงแพทช์ แจ็คสโตน แผ่นปิดหน้า และสายแพตช์ มีบทบาทที่กำหนดไว้ ซึ่งทำให้โซลูชันสายเคเบิลเครือข่ายบำรุงรักษาและกำหนดค่าใหม่ได้ง่ายขึ้น เมื่อเทียบกับการเดินสายแบบจุดต่อจุดเฉพาะกิจ เมื่อจำเป็นต้องย้ายหรือเปลี่ยนอุปกรณ์ โดยปกติแล้วผู้ติดตั้งสามารถเปลี่ยนสายแพตช์สั้นที่แผงแพตช์หรือสวิตช์ แทนการดึงสายเคเบิลใหม่ผ่านผนังหรือเพดาน แผนภูมิด้านล่างเปรียบเทียบความจุแบนด์วิธของสายเคเบิลประเภททั่วไปที่ใช้กับผลิตภัณฑ์เคเบิลที่มีโครงสร้าง

แผนภูมิเส้นนี้เปรียบเทียบความจุแบนด์วิธสัมพัทธ์ที่เกี่ยวข้องกับประเภทสายเคเบิลที่มีโครงสร้างทั่วไปสามประเภทที่อ้างอิงในเอกสาร TIA/EIA-568-C: Cat5e, Cat6 และ Cat6A โดยทั่วไปสายเคเบิล Cat5e ได้รับการจัดอันดับสำหรับแบนด์วิดท์ประมาณ 100 MHz สายเคเบิล Cat6 ขยายไปถึงประมาณ 250 MHz และสายเคเบิล Cat6A จะเพิ่มแบนด์วิดท์ที่ได้รับการจัดอันดับเพิ่มเติมเป็นประมาณ 500 MHz เนื่องจากโดยปกติแล้วแผงแพทช์จะถูกสร้างขึ้นเพื่อให้ตรงกับประเภทของสายเคเบิลที่เฉพาะเจาะจง แผงแพทช์ Cat6A ที่จับคู่กับแจ็คสโตน Cat6A และสายเคเบิล Cat6A จึงจำเป็นเพื่อใช้แบนด์วิดท์ที่สูงขึ้นซึ่งแสดงทางด้านขวาของแผนภูมิ การผสมประเภทสายเคเบิลภายในลิงก์เดียวกัน เช่น การรวมสายเคเบิล Cat6A กับแผงแพทช์ Cat5e โดยทั่วไปจะจำกัดการเชื่อมต่อทั้งหมดไว้ที่ประสิทธิภาพของหมวดหมู่ที่มีพิกัดต่ำกว่า ด้วยเหตุนี้ แผงแพทช์ แจ็คสโตน แผ่นปิดหน้า และสายแพตช์ที่ใช้ในระบบสายเคเบิลที่มีโครงสร้างมักจะถูกกำหนดให้เป็นสายเคเบิลประเภทเดียวกันเพื่อรักษาประสิทธิภาพที่สม่ำเสมอ

นอกเหนือจากประเภทสายเคเบิลแล้ว ขนาดโดยรวมของระบบสายเคเบิลที่มีโครงสร้างยังขึ้นอยู่กับขนาดของสิ่งอำนวยความสะดวกที่ต่อสายด้วย แผนภูมิคอลัมน์ด้านล่างแสดงตัวเลขอ้างอิงทั่วไปว่าจำนวนพอร์ตมีแนวโน้มที่จะปรับขนาดในการติดตั้งประเภทต่างๆ อย่างไร

แผนภูมิคอลัมน์ด้านบนแสดงตัวเลขอ้างอิงที่เป็นภาพประกอบสำหรับจำนวนพอร์ตทั่วไปที่ใช้ในการติดตั้งสายเคเบิลที่มีโครงสร้างประเภทต่างๆ ตั้งแต่สำนักงานขนาดเล็กไปจนถึงชั้นวางศูนย์ข้อมูล การติดตั้งสำนักงานขนาดเล็กโดยทั่วไปจะใช้พอร์ตประมาณ 24 พอร์ต ซึ่งโดยปกติแล้วสามารถให้บริการโดยยูนิตแผงแพทช์เดียว พื้นที่สำนักงานขนาดกลางมักจะขยายเป็น 48 พอร์ต ซึ่งบางครั้งแบ่งออกเป็นแผงแพทช์สองยูนิตที่ติดตั้งในชั้นวางเดียวกัน ชั้นองค์กรและสิ่งอำนวยความสะดวกขนาดใหญ่สามารถย้ายไปยังช่วงพอร์ต 96 ได้ ในขณะที่ชั้นวางศูนย์ข้อมูลที่จัดการการเชื่อมต่อเซิร์ฟเวอร์จำนวนมากอาจต้องใช้พอร์ต 144 ขึ้นไป ซึ่งบ่อยครั้งทำได้โดยการซ้อนยูนิตแผงแพทช์ความหนาแน่นสูงหลายตัวซ้อนกัน ตัวเลขเหล่านี้เป็นข้อมูลอ้างอิงในการวางแผนทั่วไปมากกว่าข้อกำหนดคงที่ เนื่องจากจำนวนพอร์ตจริงที่จำเป็นในระบบสายเคเบิลที่มีโครงสร้างใดๆ ขึ้นอยู่กับจำนวนพื้นที่ทำงาน การเชื่อมต่ออุปกรณ์ และแผนการเติบโตของโรงงานโดยเฉพาะ

การเลือกส่วนประกอบแผงแพทช์: แจ็คสโตน, แผ่นปิดหน้า และตัวเชื่อมต่อ RJ45

แจ็คสโตนและแผ่นปิดหน้าเป็นส่วนประกอบผลิตภัณฑ์เดินสายที่มีโครงสร้าง

แผงแพทช์ไม่ค่อยทำงานตามลำพัง โดยทั่วไปจะจับคู่กับตระกูลส่วนประกอบผลิตภัณฑ์สายเคเบิลที่มีโครงสร้างที่เกี่ยวข้อง รวมถึงแจ็คสโตน แผ่นปิดหน้า และสายแพทช์ ซึ่งเมื่อรวมกันเป็นโซลูชันสายเคเบิลเครือข่ายที่สมบูรณ์ ในบรรดาผู้ผลิตแจ็คสโตน ประเภทโมดูลทั่วไป ได้แก่:

• โมดูลแจ็คสโตน cat6 ใช้สำหรับการเชื่อมต่อทองแดงกิกะบิตมาตรฐานที่เต้าเสียบพื้นที่ทำงาน
• พอร์ตแจ็คสโตนแบบ RJ45 เข้ากันได้กับแผงแพทช์เปล่าและตัวเรือนแผงปิดส่วนใหญ่
• โมดูลสไตล์ Net Keystone Jack ออกแบบมาเพื่อให้ไม่ต้องใช้เครื่องมือหรือยุติแบบเจาะลง ขึ้นอยู่กับความต้องการของผู้ติดตั้ง
• แผงปิดหน้าเครือข่ายและโครงปิดปิดหน้า มีจำหน่ายในพอร์ตเดียว พอร์ตคู่ และเค้าโครงหลายพอร์ตเพื่อให้ตรงกับแผงแพทช์ 24 พอร์ตหรือการกำหนดค่าแกนหลักที่ใหญ่กว่า

โดยทั่วไป ผู้ผลิตแผ่นปิดหน้าจะเสนอตัวเลือกแผ่นปิดหน้าทั้งแบบติดตั้งแบบฝังและแบบยึดบนพื้นผิว ดังนั้นแจ็คสโตนแบบเดียวกันจึงสามารถติดตั้งในผนังยิปซั่ม ในกล่องพื้นยกสูง หรือบนพื้นผิวของผนัง ขึ้นอยู่กับประเภทของอาคาร เนื่องจากแผงปิดหน้าจอเป็นเพียงตัวกล่องสำหรับแจ็คสโตนหนึ่งตัวขึ้นไป ประสิทธิภาพทางไฟฟ้าที่แท้จริงของการเชื่อมต่อยังคงขึ้นอยู่กับการจับคู่แจ็คสโตนของแผงปิดหน้ากับประเภทสายเคเบิลเดียวกันกับที่ใช้โดยแผงแพทช์และสายเคเบิลด้านหลัง

การจับคู่พอร์ตแผงแพทช์ด้วยตัวเชื่อมต่อ RJ45 และสายแพทช์

ที่ด้านหน้าของแผงแพทช์ แต่ละพอร์ตยอมรับปลั๊ก RJ45 มาตรฐาน สายแพตช์ที่ใช้ทำการเชื่อมต่อเหล่านี้ บางครั้งเรียกสั้น ๆ ว่า แพทช์แผงแพทช์ เป็นสายเคเบิลแบบสั้นจากโรงงานหรือแบบปิดภาคสนามซึ่งมีขั้วต่อตัวผู้ RJ45 ที่ปลายแต่ละด้าน โดยทั่วไปผู้ผลิตตัวเชื่อมต่อ RJ45 จะผลิตตัวเชื่อมต่อเหล่านี้เพื่อให้ตรงกับข้อกำหนด Cat5e, Cat6 หรือ Cat6A และการเลือกตัวเชื่อมต่อที่ได้รับการจัดอันดับสำหรับหมวดหมู่เดียวกันกับแผงแพทช์และแจ็คสโตนจะช่วยหลีกเลี่ยงปัญหาคอขวดในลิงก์โดยไม่ได้ตั้งใจ เป็นที่น่าสังเกตว่าคำว่า แผงแพทช์ ยังปรากฏในบริบทที่ไม่เกี่ยวข้อง เช่น แผงแพทช์สำหรับระบบเครื่องเสียงรถยนต์ ซึ่งหมายถึงแผงกระจายสายไฟของเครื่องขยายเสียงในยานพาหนะ การใช้งานนั้นไม่เกี่ยวข้องกับแผงแพตช์สายเคเบิลที่มีโครงสร้างเครือข่ายที่อธิบายไว้ในคู่มือนี้ การทำงานร่วมกับผู้ผลิตแผงแพทช์ที่มีชื่อเสียงซึ่งผลิตแจ็คสโตน แผ่นปิดหน้า และตัวเชื่อมต่อ RJ45 ที่เข้ากัน ช่วยลดความยุ่งยากในการจัดหา เนื่องจากประเภทสายเคเบิล รหัสสี และรูปแบบการสิ้นสุดมีแนวโน้มที่จะสอดคล้องกันทั่วทั้งระบบสายเคเบิลที่มีโครงสร้างทั้งหมด

มุมมองสามมิติ: กายวิภาคของแผงแพทช์แบบติดตั้งบนชั้นวาง

แผนภาพไอโซเมตริกด้านบนเป็นภาพประกอบแผนผังอย่างง่ายของแผงแพทช์แบบติดตั้งบนชั้นวาง โดยมีจุดประสงค์เพื่อแสดงเค้าโครงทั่วไปของส่วนประกอบหลัก แทนที่จะเป็นภาพวาดทางเทคนิคที่แน่นอนของรุ่นเฉพาะใดๆ ด้านหน้าของแผงประกอบด้วยพอร์ตแจ็คสโตนจำนวนหนึ่งแถว ซึ่งเป็นจุดที่สายเคเบิลเครือข่ายแต่ละเส้นถูกยกเลิกโดยใช้ขั้วต่อแจ็คสโตน RJ45 ขายึดที่ด้านข้างของแผงช่วยให้สามารถยึดเข้ากับชั้นวางอุปกรณ์มาตรฐานขนาด 19 นิ้วได้ ทำให้แผงอยู่ในแนวเดียวกับอุปกรณ์ที่ติดตั้งในชั้นวางอื่นๆ เช่น สวิตช์เครือข่าย ที่ด้านหลังของแผง ขั้วต่อ IDC แบบเจาะลง โดยทั่วไปจะใช้วิธีการยุติแบบ 110 หรือ Krone ใช้เพื่อเชื่อมต่อสายเคเบิลแนวนอนขาเข้าเข้ากับพอร์ตแจ็คสโตนแต่ละพอร์ต โดยทั่วไปแล้วจะมีป้ายกำกับหรือแถบ ID ใกล้กับพอร์ตด้านหน้าเพื่อให้สามารถระบุหมายเลขพอร์ตแต่ละพอร์ตได้ ซึ่งช่วยในการจัดการสายเคเบิลและการแก้ไขปัญหาเมื่อมีการติดตั้งแผงแพทช์ในระบบสายเคเบิลที่มีโครงสร้างแบบสด

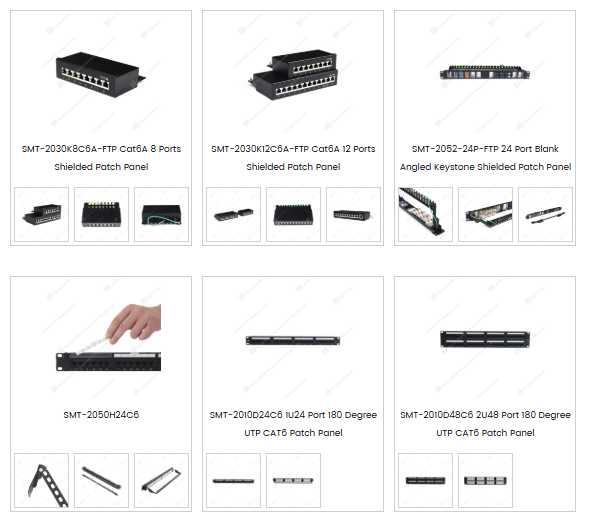

รูปภาพด้านล่างแสดงกลุ่มผลิตภัณฑ์แผงแพทช์และแผ่นปิดหน้าต่างๆ

ภาพด้านบนแสดงส่วนประกอบของแผงแพทช์และแผ่นปิดหน้าต่างๆ รวมถึงแผงแพทช์ Cat6A ที่มีการป้องกันในการกำหนดค่า 8 พอร์ตและ 12 พอร์ต แผงแพทช์ป้องกันคีย์สโตนมุมเปล่า 24 พอร์ต และแผงแพทช์ UTP Cat6 ในการกำหนดค่า 24 พอร์ตและ 48 พอร์ต 48 พอร์ต การกำหนดค่า 180 องศา รุ่นแผงแพทช์เปล่ายอมรับแจ็คสโตนแบบคีย์สโตนแต่ละตัวตามที่ผู้ติดตั้งเลือก ซึ่งช่วยให้แชสซีแผงแพทช์เดี่ยวรองรับแจ็คประเภทต่างๆ เช่น แจ็คสโตน Cat6 หรืออะแดปเตอร์ไฟเบอร์ ภายในพื้นที่แร็คเดียวกัน ผลิตภัณฑ์รูปแบบกล่องแพทช์ที่แสดงอยู่ข้างๆ ยูนิตที่ติดตั้งในชั้นวาง โดยทั่วไปจะใช้สำหรับการติดตั้งขนาดเล็ก ซึ่งจำเป็นต้องจัดระเบียบเครือข่ายเพียงไม่กี่หยดด้านนอกชั้นวางอุปกรณ์เต็มรูปแบบ ในทุกรูปแบบแผงแพทช์เหล่านี้ พอร์ตแจ็คสโตน RJ45 ยังคงเป็นจุดสิ้นสุดทั่วไปสำหรับสายเคเบิลที่มีโครงสร้างทองแดงมาตรฐาน ในขณะที่ด้านหลังของแต่ละยูนิตโดยทั่วไปจะยอมรับการสิ้นสุดแบบเจาะลงของ IDC สำหรับการเดินสายเคเบิลที่เข้ามา การเลือกระหว่างตัวเลือกแผงแพทช์ 8 พอร์ต, 12 พอร์ต, 24 พอร์ต และ 48 พอร์ต โดยทั่วไปจะขึ้นอยู่กับจำนวนสายเคเบิลที่ถูกยกเลิกในชั้นวางหรือตู้เดินสายที่กำหนด

เกี่ยวกับหยูเหยา Simante Network Communication Equipment Co., Ltd.

Yuyao Simante Network Communication Equipment Co., Ltd. เป็นผู้ผลิตที่มุ่งเน้นส่วนประกอบของระบบสายเคเบิลที่มีโครงสร้างและผลิตภัณฑ์ใยแก้วนำแสง ครอบคลุมการออกแบบ การพัฒนา การขาย และการบริการ บริษัทดำเนินงานมาเกือบ 20 ปี โดยรักษาสายการผลิตสำหรับแจ็คสโตน แผงแพทช์ แผ่นปิดหน้า และผลิตภัณฑ์เคเบิลที่มีโครงสร้างอื่นๆ ที่ใช้ในสายเคเบิลที่มีโครงสร้าง การสื่อสารผ่านเครือข่าย และแอปพลิเคชันบ้านอัจฉริยะ การตั้งค่าการผลิตประกอบด้วยสายการผลิตปกติและสายการผลิตที่ปรับแต่งได้ พร้อมด้วยอุปกรณ์ฉีดขึ้นรูปอัตโนมัติและกึ่งอัตโนมัติ ซึ่งรองรับผลผลิตประจำปีที่มั่นคงในช่วงหลายล้านหน่วย

ทีมวิจัยและพัฒนาที่ประกอบด้วยวิศวกรมากกว่า 10 คนและเจ้าหน้าที่ด้านเทคนิคเต็มเวลามากกว่า 30 คนทำงานด้านการควบคุมคุณภาพและการอัปเดตผลิตภัณฑ์ สนับสนุนความสอดคล้องของแผงแพทช์ แจ็คสโตน และการผลิตแผ่นปิดหน้าตั้งแต่ขั้นตอนการออกแบบเป็นต้นไป ในฐานะซัพพลายเออร์ในกลุ่มผู้ผลิตระบบสายเคเบิลที่มีโครงสร้าง Simante ให้บริการลูกค้าทั่วภูมิภาคต่างๆ รวมถึงยุโรป ออสเตรเลีย แอฟริกา ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้ และยังมีส่วนร่วมในความร่วมมือ OEM และ ODM ที่เกี่ยวข้องกับแผงแพทช์ แจ็คสโตน และส่วนประกอบแผงปิดหน้า นอกเหนือจากแผงแพทช์เครือข่ายคีย์สโตนแบบกำหนดเอง 12, 24 และ 48 พอร์ตในการออกแบบ 90 องศาและ 180 องศาในหมวดหมู่ CAT5E, CAT6 และ CAT6A

คำถามที่พบบ่อยเกี่ยวกับแผงแพทช์และสวิตช์

ไตรมาสที่ 1 อะไรคือความแตกต่างที่สำคัญระหว่างแผงแพทช์และสวิตช์?

แผงแพทช์เป็นอุปกรณ์แบบพาสซีฟที่จัดระเบียบและยุติการวางสายเคเบิลที่มีโครงสร้าง ในขณะที่สวิตช์เป็นอุปกรณ์เครือข่ายที่ใช้งานซึ่งประมวลผลและกำหนดทิศทางการรับส่งข้อมูลระหว่างพอร์ตที่เชื่อมต่อ

ไตรมาสที่ 2 ฉันจำเป็นต้องมีทั้งแผงแพทช์และสวิตช์ในการตั้งค่าเครือข่ายหรือไม่

ใช่ ในระบบสายเคเบิลที่มีโครงสร้างส่วนใหญ่ แผงแพทช์ยุติการเดินสายเคเบิลในแนวนอน จากนั้นสายแพตช์สั้นจะเชื่อมต่อพอร์ตแผงแพทช์เฉพาะเข้ากับสวิตช์ โดยแยกการจัดการสายเคเบิลออกจากอุปกรณ์เครือข่ายที่ใช้งานอยู่

ไตรมาสที่ 3 โดยทั่วไปแล้วจำนวนพอร์ตใดบ้างสำหรับแผงแพทช์?

แผงแพทช์โดยทั่วไปมีการกำหนดค่าพอร์ต 8, 12, 24 และ 48 โดยมีแผงแพทช์ 24 พอร์ตและรุ่นพอร์ต 48 พอร์ตที่ใช้กันอย่างแพร่หลายในสภาพแวดล้อมสำนักงานและห้องโทรคมนาคม

ไตรมาสที่ 4 สามารถใช้แผงแพทช์โดยไม่มีสวิตช์ได้หรือไม่?

แผงแพทช์เพียงอย่างเดียวไม่สามารถให้การเชื่อมต่อเครือข่ายได้ เนื่องจากแผงจะจัดวางสายเคเบิลเท่านั้น ยังคงจำเป็นต้องใช้สวิตช์ เราเตอร์ หรืออุปกรณ์ที่ใช้งานอื่นๆ ที่ด้านหนึ่งของแผงแพทช์เพื่อให้สามารถส่งข้อมูลได้

คำถามที่ 5 อะไรคือความแตกต่างระหว่างแจ็คสโตนแบบ RJ45 และขั้วต่อตัวผู้ RJ45 ที่ใช้กับแผงแพทช์?

แจ็คสโตนเป็นพอร์ต RJ45 ตัวเมียที่ติดตั้งในแผงแพทช์และแผ่นปิดหน้าสำหรับการสิ้นสุดสายเคเบิล ในขณะที่ขั้วต่อตัวผู้ RJ45 เป็นปลายปลั๊กบนสายแพทช์ที่เสียบเข้ากับพอร์ตแจ็คสโตนเหล่านั้นหรือเข้าไปในพอร์ตสวิตช์
