แผงแพทช์ไฟเบอร์ออปติกคืออะไร และทำงานอย่างไร

ระบบสายเคเบิลที่มีโครงสร้างเป็นโครงสร้างพื้นฐานเครือข่ายมาตรฐานที่ใช้แผงแพทช์ แจ็คสโตน แผงปิดหน้า และตัวเชื่อมต่อ เพื่อจัดระเบียบการเชื่อมต่อเสียง ข้อมูล และไฟเบอร์ออปติกภายในอาคารหรือศูนย์ข้อมูล แทนที่จะใช้สายเคเบิลแต่ละเส้นโดยตรงไปยังอุปกรณ์ปลายทาง ระบบสายเคเบิลที่มีโครงสร้างจะกำหนดเส้นทางสายเคเบิลไปยังจุดกระจายแบบรวมศูนย์ เช่น แผงแพทช์หรือแผงกระจายไฟเบอร์ ซึ่งสามารถทดสอบ จัดเรียงใหม่ หรือขยายการเชื่อมต่อได้โดยไม่รบกวนส่วนที่เหลือของเครือข่าย แนวทางนี้กำหนดโดยมาตรฐานที่มีการอ้างอิงอย่างกว้างขวาง ได้แก่ ANSI/TIA-568 และ ISO/IEC 11801 , ซึ่งระบุข้อกำหนดด้านประสิทธิภาพสำหรับประเภททองแดง เช่น Cat5e, แมว6 และ Cat6a รวมถึงเกณฑ์การทดสอบที่อ้างอิงสำหรับตัวเชื่อมต่อไฟเบอร์ออปติก โดยทั่วไประบบสายเคเบิลที่มีโครงสร้างการวางแผนอย่างดีจะรวมโซลูชันการเดินสายเคเบิลเครือข่ายที่สร้างจากแผงแพทช์ทองแดง แจ็คสโตน RJ45 แผงปิดเครือข่าย และแผงแพทช์ใยแก้วนำแสง ทั้งหมดนี้ทำงานร่วมกันเพื่อรองรับการรับส่งข้อมูลอีเทอร์เน็ต เสียง และวิดีโอ เนื่องจากส่วนประกอบเหล่านี้โดยทั่วไปเป็นไปตามมาตรฐานทางกลทั่วไป ผลิตภัณฑ์เคเบิลที่มีโครงสร้างจากขั้นตอนการผลิตที่แตกต่างกันจึงสามารถผสมภายในชั้นวางหรือตู้ติดผนังเดียวกันได้ ซึ่งช่วยให้การบำรุงรักษาในระยะยาวและการอัพเกรดในอนาคตทำได้ง่ายขึ้น

แผงแพทช์ไฟเบอร์ออปติกมีบทบาทสำคัญในเฟรมเวิร์กนี้เมื่อใดก็ตามที่เครือข่ายจำเป็นต้องขยายเกินขีดจำกัดความยาวของสายเคเบิลทองแดง หรือต้องการแบนด์วิดท์เพิ่มเติมสำหรับลิงก์แกนหลักและศูนย์ข้อมูล แผงแพทช์ไฟเบอร์ออปติก บางครั้งเรียกว่าแผงแพทช์ ODF หรือแผงกระจายไฟเบอร์ คือจุดที่สายเคเบิลใยแก้วนำแสงขาเข้าถูกต่อหรือเชื่อมต่อกับสายแพทช์ที่ต่อไปยังสวิตช์ เซิร์ฟเวอร์ หรืออุปกรณ์เครือข่ายอื่นๆ ส่วนด้านล่างนี้จะกล่าวถึงวิธีการเลือกส่วนประกอบสายเคเบิลที่มีโครงสร้าง โดยทั่วไปการกำหนดค่าแผงแพทช์ไฟเบอร์ออปติก และแนวทางปฏิบัติในการติดตั้งใดที่ช่วยให้ทั้งส่วนทองแดงและไฟเบอร์ออปติกของโซลูชันสายเคเบิลเครือข่ายทำงานได้อย่างน่าเชื่อถือเมื่อเวลาผ่านไป

ส่วนประกอบหลักของระบบสายเคเบิลที่มีโครงสร้าง

โดยทั่วไประบบสายเคเบิลที่มีโครงสร้างจะจัดเป็นประเภทส่วนประกอบจำนวนเล็กน้อย โดยแต่ละประเภทผลิตขึ้นเพื่อให้ตรงตามข้อกำหนดทางกลและทางไฟฟ้าที่กำหนดไว้ ตารางด้านล่างสรุปส่วนประกอบของระบบสายเคเบิลที่มีโครงสร้างหลักที่อ้างอิงตลอดบทความนี้ รวมถึงประเภทแผงแพทช์ แจ็คสโตน แผ่นปิดหน้า และฮาร์ดแวร์ตัวเชื่อมต่อ การทำความเข้าใจบทบาทของส่วนประกอบผลิตภัณฑ์สายเคเบิลที่มีโครงสร้างแต่ละส่วนช่วยให้ผู้ติดตั้งเลือกชิ้นส่วนที่เข้ากันได้ และช่วยให้ผู้จัดการสิ่งอำนวยความสะดวกวางแผนกำลังการผลิตสำหรับการเติบโตในอนาคต ในการติดตั้งเชิงพาณิชย์ส่วนใหญ่ ส่วนประกอบเหล่านี้จะรวมกันอยู่ภายในตู้ติดผนังหรือตู้แร็ค โดยมีการเดินสายเคเบิลผ่านถาดการจัดการเฉพาะเพื่อลดความเครียดบนขั้วต่อ

การออกแบบแผงแพทช์ไฟเบอร์ออปติก การกำหนดค่าพอร์ต และตัวเลือกการติดแร็ค

แผงแพทช์ไฟเบอร์ออปติกและกรอบการกระจายแสงซึ่งมักเรียกสั้น ๆ ว่าแผง ODF อธิบายอุปกรณ์ที่เกี่ยวข้องอย่างใกล้ชิดที่ใช้ในการจัดระเบียบการเชื่อมต่อไฟเบอร์ แม้ว่าบางครั้งคำศัพท์จะใช้แตกต่างกันเล็กน้อยตามภูมิภาคและซัพพลายเออร์ ในการใช้งานทั่วไป แผงแพทช์ไฟเบอร์หมายถึงตู้แร็คขนาดกะทัดรัดหรือตู้ติดผนังที่มีพอร์ตจำนวนจำกัด โดยทั่วไปจะใช้ภายในห้องโทรคมนาคม ตู้กระจายสินค้าแบบตั้งพื้น หรือศูนย์ข้อมูลขนาดเล็ก แผง ODF มักจะอธิบายถึงเฟรมที่ใหญ่กว่า ซึ่งมักจะมีถาดที่ถอดออกได้หลายถาด ซึ่งใช้ในสำนักงานกลาง เฮดเอนด์ หรือศูนย์ข้อมูลขนาดใหญ่เพื่อจัดการจำนวนไฟเบอร์ที่สูงขึ้น ทั้งไฟเบอร์ ODF และแผงไฟเบอร์มาตรฐานทำหน้าที่พื้นฐานเดียวกัน ซึ่งก็คือการปกป้องฟิวชั่นประกบหรือไฟเบอร์ที่ถูกเชื่อมต่อ กระจายแกนไฟเบอร์ขาเข้าและขาออก และจัดให้มีจุดที่มีป้ายกำกับและมีความเสถียรสำหรับการทดสอบและการแพตช์ เนื่องจากคำศัพท์แตกต่างกันไป โดยทั่วไปผู้ซื้อที่ประเมินแผงกระจายไฟเบอร์จึงควรยืนยันจำนวนพอร์ต การกำหนดค่าถาด และประเภทตัวเชื่อมต่อ แทนที่จะอาศัยชื่อผลิตภัณฑ์เพียงอย่างเดียว

แผงแพทช์ไฟเบอร์ออปติกโดยทั่วไปผลิตขึ้นในการกำหนดค่าหลัก 12, 24, 48 และ 96 หลัก โดยมีการออกแบบแผงแพทช์ไฟเบอร์ออปติกความหนาแน่นสูงบางรุ่น ซึ่งรองรับจำนวนที่สูงกว่าสำหรับการใช้งานในศูนย์ข้อมูล โดยปกติจำนวนพอร์ตจะตรงกับความสูงของยูนิตชั้นวางของกล่องหุ้ม เนื่องจากโดยทั่วไปพื้นที่ชั้นวาง 1U แต่ละอันสามารถรองรับจำนวนตำแหน่งอะแด็ปเตอร์ที่กำหนดได้ ขึ้นอยู่กับประเภทอะแดปเตอร์และการออกแบบถาด แผงแพทช์ไฟเบอร์ออปติก 24 พอร์ตเป็นตัวเลือกทั่วไปสำหรับห้องโทรคมนาคมขนาดเล็กและจุดกระจาย FTTH ในขณะที่จำนวนพอร์ตที่สูงกว่ามักถูกเลือกสำหรับศูนย์ข้อมูลและแอปพลิเคชันแกนหลักสำนักงานกลาง การออกแบบแผงแพทช์ไฟเบอร์ออปติกแบบยึดกับชั้นวางมีไว้สำหรับการติดตั้งในชั้นวางอุปกรณ์มาตรฐานขนาด 19 นิ้ว ในขณะที่รุ่นติดผนังจะใช้ในพื้นที่ขนาดเล็ก เช่น กล่องกระจายสัญญาณบนพื้นหรือจุดเข้าใช้งาน FTTH ซึ่งไม่สามารถใช้ชั้นวางแบบเต็มได้

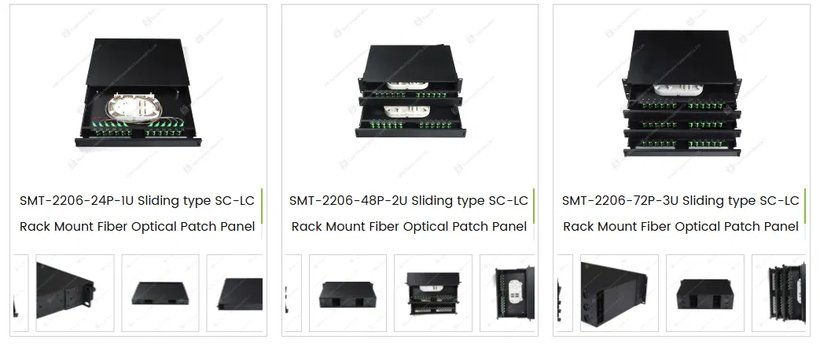

ภาพด้านบนแสดงชุดแผงแพทช์ไฟเบอร์ออปติกแบบติดตั้งบนแร็คที่ผลิตโดย Yuyao Simante Network Communication Equipment Co., Ltd ซึ่งแสดงให้เห็นว่าจำนวนพอร์ตปรับขนาดตามความสูงของตู้ได้อย่างไร รุ่น 1U รองรับ 24 พอร์ต รุ่น 2U รองรับ 48 พอร์ต และรุ่น 3U รองรับ 72 พอร์ต ตามการออกแบบลิ้นชักแบบเลื่อนที่ช่วยให้ถาดด้านหน้าขยายออกด้านนอกเพื่อการประกบ การแพตช์ และการบำรุงรักษาโดยไม่ต้องถอดแผงออกจากชั้นวาง แต่ละยูนิตใช้อะแดปเตอร์ SC หรือ LC ที่ติดตั้งอยู่ที่แผงด้านหน้า โดยมีถาดประกบและคุณสมบัติการจัดการไฟเบอร์อยู่ภายในลิ้นชัก เพื่อช่วยป้องกันรัศมีการโค้งงอของไฟเบอร์ และลดความเสี่ยงที่ไฟเบอร์จะเสียหายระหว่างการบริการ แผงแพทช์ไฟเบอร์ SC LC ชนิดเลื่อนประเภทนี้ ODF มีจุดประสงค์เพื่อลดความยุ่งยากในการเคลื่อนย้าย เพิ่ม และการเปลี่ยนแปลงในสภาพแวดล้อมที่ช่างเทคนิคจำเป็นต้องเข้าถึงตัวต่อและตัวเชื่อมต่อทางกายภาพซ้ำ ๆ โดยทั่วไปผลิตภัณฑ์แผงแพทช์ไฟเบอร์ออปติกแบบติดแร็คประเภทนี้มักติดตั้งในห้องโทรคมนาคม ศูนย์ข้อมูล สำนักงานกลาง ISP และจุดกระจาย FTTH ซึ่งจำเป็นต้องมีการยุติไฟเบอร์ที่จัดระเบียบและให้บริการได้

ประสิทธิภาพแบนด์วิธของประเภทการเดินสายทองแดงที่ใช้กับแจ็คสโตนและแผงแพทช์

ประสิทธิภาพสายเคเบิลที่มีโครงสร้างเป็นทองแดงถูกกำหนดโดยการจัดประเภทที่กำหนดภายใต้ ANSI/TIA-568 และ ISO/IEC 11801 ซึ่งระบุแบนด์วิดท์ความถี่ขั้นต่ำสำหรับสายเคเบิลแต่ละประเภทและหมวดหมู่ฮาร์ดแวร์การเชื่อมต่อ ตามมาตรฐานเหล่านี้ สายเคเบิล Category 5e ได้รับการจัดอันดับสำหรับ 100 เมกะเฮิรตซ์ , สายเคเบิล Category 6 ได้รับการจัดอันดับสำหรับ 250 เมกะเฮิรตซ์ , สายเคเบิล Category 6a ได้รับการจัดอันดับสำหรับ 500 เมกะเฮิรตซ์ และสายเคเบิล Category 8 ได้รับการจัดอันดับสำหรับ 2000 เมกะเฮิรตซ์ . เนื่องจากแผงแพทช์ แจ็คสโตนแบบ Cat6 และแจ็คสโตนแบบ RJ45 ล้วนเป็นส่วนหนึ่งของช่องสัญญาณเดียวกัน ส่วนประกอบทุกชิ้นในลิงก์ ตั้งแต่พอร์ตแพตช์พาเนล cat6 ไปจนถึงแจ็คสโตนแบบปลายสาย cat6 ไปจนถึงขั้วต่อตัวผู้ RJ45 ที่ปลายอุปกรณ์ จำเป็นต้องตรงตามหรือเกินกว่าระดับหมวดหมู่เพื่อให้ลิงก์ทำงานได้ตามที่ตั้งใจไว้ แผนภูมิด้านล่างแสดงให้เห็นว่าความจุแบนด์วิธเพิ่มขึ้นในหมวดหมู่เหล่านี้ได้อย่างไร ซึ่งช่วยอธิบายว่าทำไมการออกแบบโซลูชันสายเคเบิลเครือข่ายองค์กรจำนวนมากจึงเปลี่ยนไปใช้ฮาร์ดแวร์ประเภท 6 และประเภท 6a สำหรับการติดตั้งใหม่ การเลือกฮาร์ดแวร์แผงแพทช์และแจ็คสโตนที่ได้รับการจัดอันดับสำหรับประเภทเดียวกันหรือสูงกว่าสายเคเบิลที่ติดตั้งถือเป็นแนวทางปฏิบัติกันอย่างแพร่หลายในหมู่ผู้ผลิตและผู้ติดตั้งผลิตภัณฑ์สายเคเบิลที่มีโครงสร้าง เนื่องจากส่วนประกอบที่ไม่ตรงกันสามารถจำกัดแบนด์วิดท์ที่ทำได้ของลิงก์ทั้งหมด

แผนภูมิด้านบนเปรียบเทียบอัตราแบนด์วิธขั้นต่ำของประเภทสายเคเบิลทองแดงทั่วไปสี่ประเภทตามที่กำหนดโดย ANSI/TIA-568 และเอกสาร ISO/IEC 11801 ที่เกี่ยวข้อง หมวดหมู่ 5e ยังพบได้ในการติดตั้งสำนักงานรุ่นเก่าๆ จำนวนมาก รองรับแบนด์วิดท์ 100 MHz และโดยทั่วไปจะเกี่ยวข้องกับ Gigabit Ethernet ที่ความยาวสายเคเบิลมาตรฐาน หมวดหมู่ 6 จะเพิ่มเป็นสองเท่าเป็น 250 MHz และสามารถรองรับ 10 Gigabit Ethernet ผ่านความยาวช่องสัญญาณที่สั้นกว่า ซึ่งเป็นเหตุผลหนึ่งที่แจ็คสโตนแบบ Cat6 และฮาร์ดแวร์แผงแพทช์ cat6 ยังคงได้รับการระบุอย่างกว้างขวางในโครงการโซลูชันการเดินสายเคเบิลเครือข่ายใหม่ หมวดหมู่ 6a ขยายแบนด์วิดท์เป็น 500 MHz และเพิ่มการควบคุม crosstalk ของมนุษย์ต่างดาวที่เข้มงวดยิ่งขึ้น ทำให้ 10 กิกะบิตอีเธอร์เน็ตทำงานบนความยาวช่องสัญญาณเต็ม 100 เมตรที่อนุญาตโดยมาตรฐาน หมวดหมู่ 8 ที่ความเร็ว 2000 MHz มีไว้สำหรับการเชื่อมต่อศูนย์ข้อมูลที่สั้นมากเป็นหลัก แทนที่จะใช้สายเคเบิลในสำนักงานทั่วไป เนื่องจากความต้องการแบนด์วิธมีแนวโน้มเพิ่มขึ้นเมื่อมีการอัปเกรดเครือข่าย ผู้จัดการสถานที่จำนวนมากจึงมองหาผู้ผลิตแผงแพทช์และแจ็คสโตนซึ่งมีสายผลิตภัณฑ์ที่นำเสนอเส้นทางการอัปเกรดที่ชัดเจนจากฮาร์ดแวร์ Cat6 เป็น Cat6a ภายในพื้นที่เดียวกัน

ประเภทตัวเชื่อมต่อสำหรับแผงแพทช์ไฟเบอร์ออปติก: SC, LC, FC และ ST

แผงแพทช์ไฟเบอร์ออปติกถูกสร้างขึ้นโดยใช้ตัวเชื่อมต่อและอะแดปเตอร์มาตรฐานจำนวนไม่มาก โดยทั่วไปคือ SC, LC, FC และ ST ตัวเชื่อมต่อ SC ใช้กลไกการล็อคแบบกดดึงและปลอกโลหะขนาดค่อนข้างใหญ่ 2.5 มม. และยังคงพบเห็นได้ทั่วไปในแอปพลิเคชันแผงกระจายไฟเบอร์โทรคมนาคมและองค์กร ตัวเชื่อมต่อ LC ใช้ปลอกโลหะที่เล็กกว่า 1.25 มม. และมีรูปแบบสลักที่คล้ายกัน ซึ่งช่วยให้มีความหนาแน่นของพอร์ตเป็นสองเท่าของตัวเชื่อมต่อ SC ภายในความกว้างของแผงเดียวกัน ทำให้ LC เป็นตัวเลือกที่พบบ่อยสำหรับการออกแบบศูนย์ข้อมูลแผงแพทช์ไฟเบอร์ออปติกความหนาแน่นสูง ตัวเชื่อมต่อ FC ใช้ข้อต่อแบบเกลียวที่ให้การเชื่อมต่อทางกลไกที่ปลอดภัย และยังคงระบุไว้ในโรงงานภายนอกบางแห่งและสภาพแวดล้อมการทดสอบที่ให้ความสำคัญกับความต้านทานการสั่นสะเทือนเป็นสำคัญ ตัวเชื่อมต่อ ST ใช้กลไกการล็อคแบบบิดสปริงโหลด และพบเห็นได้ทั่วไปในอดีตในการปรับใช้แผงแพทช์ไฟเบอร์ออปติกแบบมัลติโหมดในช่วงแรก แม้ว่าโครงการใหม่ ๆ มักจะระบุฮาร์ดแวร์ SC หรือ LC มากกว่า

ประสิทธิภาพด้านแสงสำหรับประเภทตัวเชื่อมต่อเหล่านี้โดยทั่วไปจะได้รับการประเมินตามเกณฑ์ที่อ้างอิงใน เทลคอร์เดีย GR-326-CORE และ IEC 61753-1 ซึ่งอธิบายวิธีทดสอบสำหรับการสูญเสียการแทรก การสูญเสียการส่งคืน และความทนทานเชิงกลของตัวเชื่อมต่อไฟเบอร์ออปติกโหมดเดี่ยว มาตรฐานอุตสาหกรรมที่เผยแพร่ซึ่งอ้างอิงถึงผู้ผลิตตัวเชื่อมต่อหลายรายมักอธิบายการสูญเสียการแทรกสูงสุดโดยทั่วไปในช่วงประมาณ 0.2 ถึง 0.3 เดซิเบล สำหรับตัวเชื่อมต่อ SC, LC และ FC ที่ยุติจากโรงงานภายใต้สภาวะการผสมพันธุ์ปกติ ประสิทธิภาพการสูญเสียการส่งคืนมักจะถูกเปรียบเทียบที่ 50 dB หรือสูงกว่าสำหรับตัวเชื่อมต่อ UPC ขัดเงา และ 60 dB หรือสูงกว่าสำหรับตัวเชื่อมต่อ APC ขัดเงา โดยอิงตามหมวดหมู่เดียวกันของแหล่งข้อมูลที่เผยแพร่ ความทนทานทางกลไกมักถูกวัดประสิทธิภาพที่รอบการผสมพันธุ์อย่างน้อย 500 รอบ ภายใต้การทดสอบความทนทานแบบ Telcordia GR-326-CORE ตัวเลขเหล่านี้แสดงถึงเกณฑ์มาตรฐานอุตสาหกรรมที่มีการอ้างอิงโดยทั่วไป แทนที่จะเป็นค่าที่รับประกันสำหรับผลิตภัณฑ์เฉพาะใดๆ เนื่องจากประสิทธิภาพที่แท้จริงอาจแตกต่างกันไปตามผู้ผลิต คุณภาพของปลอกโลหะ และการจัดการในภาคสนาม

แผนภูมิด้านบนแสดงเกณฑ์มาตรฐานการสูญเสียการแทรกสูงสุดที่อ้างอิงโดยทั่วไปในหน่วยเดซิเบลสำหรับประเภทตัวเชื่อมต่อ SC, LC, FC และ ST โดยอิงตามเกณฑ์การทดสอบอุตสาหกรรมที่เผยแพร่ เช่น Telcordia GR-326-CORE ตัวเชื่อมต่อ SC, LC และ FC มักเกี่ยวข้องกับเกณฑ์มาตรฐานการสูญเสียการแทรกสูงสุดใกล้กับ 0.3 dB เมื่อสิ้นสุดและจับคู่อย่างเหมาะสมภายใต้สภาวะปกติ ตัวเชื่อมต่อ ST ซึ่งใช้ข้อต่อล็อคแบบบิดแทนที่จะเป็นแบบผลักดึงหรืออินเทอร์เฟซแบบเกลียว มักเกี่ยวข้องกับเกณฑ์มาตรฐานทั่วไปที่สูงกว่าเล็กน้อยใกล้กับ 0.5 dB เนื่องจากความแตกต่างในความทนทานต่อการจัดตำแหน่ง โดยทั่วไปการสูญเสียการแทรกที่ต่ำกว่าหมายถึงสัญญาณออปติคัลที่น้อยลงจะสูญเสียไปที่จุดเชื่อมต่อแต่ละจุด ซึ่งจะมีความสำคัญมากขึ้นในการใช้งานไฟเบอร์ ODF และแผงกระจายไฟเบอร์ที่มีจุดประกบและจุดแพทช์หลายจุดในลิงค์เดียว ตัวเลขเหล่านี้เป็นเกณฑ์มาตรฐานอุตสาหกรรมทั่วไปมากกว่าข้อกำหนดเฉพาะที่รับประกันสำหรับตัวเชื่อมต่อชุดใดชุดหนึ่ง และผลลัพธ์ที่แท้จริงขึ้นอยู่กับคุณภาพการขัดเงาของปลอกโลหะ แนวทางปฏิบัติในการทำความสะอาด และจำนวนรอบการผสมพันธุ์ นักออกแบบเครือข่ายที่วางแผนแผงแพทช์ไฟเบอร์สำหรับการทำงานแกนหลักที่ยาวนาน หรือโครงร่างศูนย์ข้อมูลแผงแพทช์ไฟเบอร์ออปติกความหนาแน่นสูง มักจะคำนึงถึงการสูญเสียการแทรกสะสมสะสมในทุกจุดการเชื่อมต่อในการคำนวณงบประมาณลิงก์โดยรวม

ความหนาแน่นของพอร์ตที่ปรับขนาดได้ในการออกแบบแผงแพทช์ไฟเบอร์ออปติกแบบแร็คเมาท์

โดยทั่วไปแล้ว กล่องหุ้มแผงแพทช์ไฟเบอร์ออปติกแบบติดตั้งบนแร็คจะมีขนาดในยูนิตชั้นวางมาตรฐาน โดยทั่วไปจะย่อว่า 1U, 2U หรือ 3U โดยมีการปรับขนาดพอร์ตตามจำนวนตำแหน่งอะแดปเตอร์และถาดประกบที่พอดีภายในแต่ละยูนิตของพื้นที่ชั้นวางแนวตั้ง ชุดแผงแพทช์ไฟเบอร์ออปติกถาดเลื่อนที่อ้างถึงก่อนหน้าในบทความนี้เป็นไปตามรูปแบบนี้ โดยมีการกำหนดค่าพอร์ต 24 พอร์ตในตู้ 1U, การกำหนดค่าพอร์ต 48 พอร์ตในตู้ 2U และการกำหนดค่าพอร์ต 72 ในตู้ 3U การปรับขนาดประเภทนี้ช่วยให้โรงงานสามารถวางแผนความจุของสายเคเบิลล่วงหน้า โดยเลือกแผงแพทช์ไฟเบอร์ออปติกแบบยึดชั้นวาง 24 พอร์ตสำหรับห้องโทรคมนาคมขนาดเล็กหรือแผงจำนวนพอร์ตที่สูงกว่าสำหรับแบ็คโบนของศูนย์ข้อมูล โดยไม่ต้องเปลี่ยนการออกแบบแผงโดยรวมหรือประเภทอะแดปเตอร์ เนื่องจากแร็คยูนิตเพิ่มเติมแต่ละยูนิตจะเพิ่มจำนวนพอร์ตตามสัดส่วนในการออกแบบนี้ ผู้วางแผนจึงสามารถประมาณความต้องการความจุในอนาคตด้วยงบประมาณพื้นที่แร็ค แทนที่จะประเมินกลุ่มผลิตภัณฑ์แผงไฟเบอร์ที่แตกต่างกันโดยสิ้นเชิงสำหรับแต่ละขนาดโปรเจ็กต์

แผนภูมิด้านบนแสดงวิธีการปรับขนาดจำนวนพอร์ตด้วยความสูงของหน่วยชั้นวางสำหรับซีรีส์แผงแพทช์ไฟเบอร์ออปติกถาดเลื่อนที่เป็นตัวแทน โดยอิงตามการกำหนดค่า 1U, 2U และ 3U ที่อ้างอิงในบทความนี้ ตู้ 1U รองรับ 24 พอร์ต ตู้ 2U รองรับ 48 พอร์ต และตู้ 3U รองรับ 72 พอร์ต ซึ่งสะท้อนถึงสัดส่วนที่เพิ่มขึ้น 24 พอร์ตสำหรับทุกยูนิตชั้นวางเพิ่มเติมที่มีความสูงในการออกแบบลิ้นชักเลื่อนโดยเฉพาะนี้ การปรับขนาดที่คาดการณ์ได้ประเภทนี้มีประโยชน์เมื่อเปรียบเทียบตัวเลือกแผงแพทช์ไฟเบอร์กับรูปแบบแผงทางเลือกที่อาจแพ็คพอร์ตได้อย่างมีประสิทธิภาพน้อยลงหรือไม่มีถาดเลื่อนสำหรับการเข้าถึงรอยต่อ สิ่งอำนวยความสะดวกที่มีพื้นที่แร็คจำกัดมักจะชอบความหนาแน่นของพอร์ตที่สูงกว่าต่อยูนิตแร็ค เนื่องจากจะช่วยลดจำนวนสิ่งที่แนบมาที่จำเป็นในการยุติการนับจำนวนไฟเบอร์ที่กำหนด ในเวลาเดียวกัน แผงที่มีความหนาแน่นของพอร์ตที่สูงมากจำเป็นต้องมีการจัดการไฟเบอร์ภายในอย่างระมัดระวัง เพื่อช่วยรักษารัศมีการโค้งงอขั้นต่ำ ดังนั้นจำนวนพอร์ตจึงเป็นเพียงปัจจัยเดียวที่ต้องชั่งน้ำหนักควบคู่ไปกับการออกแบบถาดประกบและคุณสมบัติการกำหนดเส้นทางสายเคเบิลเมื่อเลือกแผงกระจายไฟเบอร์

แนวโน้มอุตสาหกรรมการกำหนดการวางสายเคเบิลแบบมีโครงสร้างและการปรับใช้การกระจายไฟเบอร์

ความต้องการส่วนประกอบของระบบสายเคเบิลที่มีโครงสร้าง รวมถึงแผงแพทช์ แจ็คสโตน และแผงแพทช์ไฟเบอร์ออปติก ได้รับการกำหนดรูปแบบในช่วงไม่กี่ปีที่ผ่านมาจากการขยายศูนย์ข้อมูล โครงสร้างพื้นฐานคลาวด์ และไฟเบอร์อย่างต่อเนื่องไปสู่การใช้งานที่บ้าน ตามรายงานการวิจัยตลาดอุตสาหกรรมฉบับหนึ่ง ตลาดสายเคเบิลที่มีโครงสร้างทั่วโลกคาดว่าจะมีมูลค่าเกิน 2 หมื่นล้านดอลลาร์สหรัฐในปี 2568 โดยมีการคาดการณ์อัตราการเติบโตต่อปีเกือบ 8 เปอร์เซ็นต์จนถึงกลางทศวรรษ 2030 โดยมีสาเหตุหลักมาจากการขยายศูนย์ข้อมูลและโครงสร้างพื้นฐานคลาวด์ การวิเคราะห์ตลาดประเภทเดียวกันได้ตั้งข้อสังเกตว่าในอดีตแอปพลิเคชันเครือข่ายท้องถิ่นคิดเป็นส่วนใหญ่ของปริมาณสายเคเบิลที่มีโครงสร้างที่ติดตั้งโดยแบ่งตามรายได้ ในขณะที่แอปพลิเคชันศูนย์ข้อมูลเป็นหนึ่งในเซ็กเมนต์ที่เติบโตเร็วกว่า ในขณะที่องค์กรต่างๆ ยังคงขยายเซิร์ฟเวอร์และความจุในการจัดเก็บข้อมูล โปรแกรม Fiber to the Home ยังมีส่วนทำให้เกิดความต้องการโซลูชันแผงกระจายไฟเบอร์ FTTH เนื่องจากการเชื่อมต่อสมาชิกใหม่แต่ละครั้งมักจะต้องใช้จุดต่อหรือจุดแพทช์เฉพาะที่แผงกระจายระหว่างเส้นใยโรงงานภายนอกและสถานที่ของลูกค้า แนวโน้มเหล่านี้ชี้ให้เห็นว่าผลิตภัณฑ์เคเบิลที่มีโครงสร้างเน้นทองแดง เช่น แจ๊กแบบกุญแจ Cat6 และฮาร์ดแวร์แผงแพทช์ และผลิตภัณฑ์แผงแพทช์ไฟเบอร์ออปติก มีแนวโน้มที่จะยังคงมีความเกี่ยวข้อง เนื่องจากเครือข่ายยังคงขยายไปทั่วส่วนทองแดงและเส้นใยในแบบคู่ขนาน

แผนภูมิด้านบนแสดงการกระจายโดยประมาณของการใช้งานสายเคเบิลที่มีโครงสร้างตามประเภทแอปพลิเคชัน โดยอิงตามการประมาณการการวิจัยตลาดที่ตีพิมพ์ แทนที่จะเป็นการสำรวจสำมะโนประชากรทั่วโลกที่ได้รับการตรวจสอบเพียงครั้งเดียว การใช้งานเครือข่ายท้องถิ่น ครอบคลุมสภาพแวดล้อมในสำนักงานและองค์กรทั่วไป ในอดีตมีส่วนแบ่งปริมาณสายเคเบิลที่มีโครงสร้างมากที่สุดเพียงครั้งเดียว ซึ่งสอดคล้องกับการมีอยู่อย่างกว้างขวางของแผงแพทช์ แจ็คคีย์สโตน และแผ่นปิดหน้าทั่วอาคารพาณิชย์ทั่วไป แอปพลิเคชันศูนย์ข้อมูลมีส่วนแบ่งที่เล็กกว่าแต่โดยทั่วไปเติบโตเร็วกว่า ซึ่งสะท้อนถึงการเปลี่ยนแปลงไปสู่ห้องเซิร์ฟเวอร์ที่มีความหนาแน่นสูงขึ้นและโครงสร้างพื้นฐานคลาวด์ที่มักจะต้องพึ่งพาแผงแพทช์ไฟเบอร์ออปติกและผลิตภัณฑ์แผงกระจายไฟเบอร์ความหนาแน่นสูงมากขึ้น ส่วนแบ่งที่เหลือรวมถึงการใช้งานอื่นๆ เช่น สภาพแวดล้อมด้านอุตสาหกรรม ที่อยู่อาศัย และโทรคมนาคมเฉพาะทาง ที่แตกต่างกันอย่างมากตามภูมิภาคและประเภทโครงการ เนื่องจากการประมาณการของตลาดแตกต่างกันไปในแต่ละผู้ให้บริการวิจัย เปอร์เซ็นต์ที่แสดงที่นี่จึงควรอ่านเป็นเพียงภาพประกอบทั่วไปของขนาดสัมพัทธ์ แทนที่จะเป็นตัวเลขที่แม่นยำสำหรับปีหรือภูมิภาคใดโดยเฉพาะ รูปแบบทั่วไปนี้เป็นเหตุผลหนึ่งที่ผู้ผลิตผลิตภัณฑ์สายเคเบิลที่มีโครงสร้างหลายรายรักษาสายผลิตภัณฑ์แบบขนานซึ่งครอบคลุมทั้งแผงแพทช์ทองแดงและฮาร์ดแวร์แจ็คสโตน ควบคู่ไปกับแผงแพทช์ไฟเบอร์ออปติกและผลิตภัณฑ์แผง ODF

วิธีปฏิบัติในการติดตั้งแผงแพทช์ แผ่นปิดหน้า และแจ็คสโตน

โดยทั่วไปการติดตั้งส่วนประกอบของระบบสายเคเบิลที่มีโครงสร้างจะมีลำดับที่คล้ายกัน ไม่ว่าโครงการจะเกี่ยวข้องกับแผงแพทช์ทองแดง แผ่นปิดเครือข่าย หรือแผงแพทช์ไฟเบอร์ออปติก แม้ว่าวิธีการสิ้นสุดเฉพาะจะแตกต่างกันระหว่างสื่อทองแดงและไฟเบอร์ก็ตาม ขั้นตอนด้านล่างนี้อธิบายลำดับการติดตั้งทั่วไปที่ปฏิบัติตามโดยทั่วไปในโครงการเดินสายเชิงพาณิชย์ แม้ว่ารหัสท้องถิ่น คำแนะนำของผู้ผลิตสายเคเบิล และข้อกำหนดเฉพาะของโครงการควรมีความสำคัญมากกว่าคำอธิบายทั่วไปใดๆ ก็ตาม

1. วางแผนเส้นทางสายเคเบิลและติดป้ายกำกับที่ปลายทั้งสองด้านของการเดินสายเคเบิลทุกครั้งก่อนการติดตั้งจะเริ่มขึ้น เพื่อให้การเชื่อมต่อที่พอร์ตแพตช์พาเนล cat6 หรืออะแดปเตอร์แผงไฟเบอร์ตรงกับแผ่นหน้าเครือข่ายหรือเต้ารับติดผนังที่เกี่ยวข้อง
2. ติดตั้งแผงแพทช์ แผ่นเติมแผงแพทช์เปล่า และฮาร์ดแวร์การจัดการสายเคเบิลภายในชั้นวางหรือตู้ติดผนัง โดยเว้นพื้นที่เพียงพอสำหรับรัศมีการโค้งงอของสายเคเบิลที่ด้านหลังของแผง
3. เชื่อมต่อสายทองแดงแต่ละสายเข้ากับแจ็คสโตน Cat6 หรือแจ็คสโตน RJ45 โดยใช้เครื่องมือปลายสายที่ระบุโดยผู้ผลิตแจ็ค จากนั้นติดแจ็คสโตนที่เสร็จสมบูรณ์แล้วลงในแผงแพทช์หรือช่องเปิดหน้ากากเครือข่าย
4. สำหรับแผงแพทช์ไฟเบอร์ออปติก ให้จัดเส้นทางไฟเบอร์ขาเข้าไปยังถาดประกบหรือตำแหน่งอะแดปเตอร์ ประกบฟิวชั่นหรือการเชื่อมต่อให้เสร็จสมบูรณ์ และตกแต่งความยาวไฟเบอร์ส่วนเกินภายในถาดเพื่อช่วยรักษารัศมีโค้งงอขั้นต่ำที่ระบุไว้สำหรับประเภทสายเคเบิล
5. ทดสอบทุกลิงก์ที่เสร็จสมบูรณ์ด้วยเครื่องมือทดสอบการรับรองสายเคเบิลหรือชุดทดสอบการสูญเสียแสงที่เหมาะสมก่อนเริ่มการเชื่อมต่อ และบันทึกผลลัพธ์เพื่อใช้อ้างอิงในอนาคต
6. ติดป้ายกำกับด้านหน้าของแผงแพทช์ แผงปิดหน้า และแผงไฟเบอร์อย่างชัดเจน ซึ่งตรงกับเอกสารที่สร้างขึ้นในระหว่างขั้นตอนการวางแผน

ข้อควรพิจารณาเกี่ยวกับความเข้ากันได้สำหรับส่วนประกอบการเดินสายไฟเบอร์และทองแดง

เนื่องจากส่วนประกอบของระบบสายเคเบิลที่มีโครงสร้างผลิตโดยผู้ผลิตหลายราย ความเข้ากันได้โดยทั่วไปจึงถูกรักษาไว้โดยการปฏิบัติตามมาตรฐานเครื่องกลและไฟฟ้าทั่วไป แทนที่จะผ่านการออกแบบที่เป็นกรรมสิทธิ์เพียงชิ้นเดียว แจ็คสโตน ไม่ว่าจะเรียกว่าแจ็คสโตนแบบ Cat6 หรือแจ็คสโตนแบบ rj45 ทั่วไป ถูกสร้างขึ้นตามมาตรฐานคีย์สโตนฟุตพริ้นท์ ดังนั้นแจ็คจากสายส่วนประกอบผลิตภัณฑ์เคเบิลที่มีโครงสร้างต่างกัน โดยทั่วไปจึงสามารถแทรกลงในแผงแพทช์หรือช่องเปิดแผงเครือข่ายเดียวกันได้ ในแอปพลิเคชันไฟเบอร์ ความเข้ากันได้จะเน้นที่อะแดปเตอร์และประเภทตัวเชื่อมต่อมากกว่าแบบคีย์สโตน ดังนั้นแผงแพทช์ไฟเบอร์ออปติกที่มีอะแดปเตอร์ SC โดยทั่วไปจึงเข้ากันได้กับสายแพตช์คอดและหางเปียที่สิ้นสุด SC ในขณะที่แผงที่ใช้ LC ต้องใช้สายที่สิ้นสุดของ LC โดยไม่คำนึงว่าผู้ผลิตแผงไฟเบอร์รายใดที่ผลิตกล่องหุ้ม โดยทั่วไปแล้ว ผู้ซื้อที่ประเมินซัพพลายเออร์แผงแพทช์ไฟเบอร์ออปติก ผู้ผลิตแผงแพทช์ ODF หรือโรงงานแผงแพทช์ไฟเบอร์แบบติดตั้งบนชั้นวางสำหรับโครงการใหม่ ควรยืนยันประเภทอะแดปเตอร์ จำนวนพอร์ต และความสูงของหน่วยชั้นวางเทียบกับสายเคเบิลที่มีอยู่ก่อนทำการสั่งซื้อ เนื่องจากประเภทตัวเชื่อมต่อที่ไม่ตรงกันไม่สามารถจับคู่ได้หากไม่มีการแปลงอะแดปเตอร์ การยืนยันรายละเอียดเหล่านี้ล่วงหน้าจะช่วยหลีกเลี่ยงการทำซ้ำและสนับสนุนการเปลี่ยนแปลงที่ราบรื่นยิ่งขึ้นเมื่อขยายโซลูชันการเดินสายเคเบิลเครือข่ายที่มีอยู่ด้วยแผงแพทช์เพิ่มเติม แจ็คสโตน หรือความจุแผงแพทช์ไฟเบอร์ออปติก

เกี่ยวกับหยูเหยา Simante Network Communication Equipment Co., Ltd

หยูเหยา Simante เครือข่ายการสื่อสารอุปกรณ์ Co., Ltd เป็นผู้ผลิตมืออาชีพของโซลูชั่นสายเคเบิลเครือข่ายและผลิตภัณฑ์ใยแก้วนำแสง บูรณาการการออกแบบ การพัฒนา การขายและการบริการ ตลอดระยะเวลาเกือบ 20 ปีของการให้บริการ บริษัทมุ่งเน้นไปที่การตอบสนองความต้องการของลูกค้าผ่านความเชี่ยวชาญด้านวิศวกรรมประยุกต์ โดยมีเป้าหมายที่จะมอบคุณค่าให้กับลูกค้าตั้งแต่ขั้นตอนแรกของการสื่อสารโครงการ จากระบบการวิจัยและพัฒนาที่ครบถ้วน ความเสถียรของคุณภาพผลิตภัณฑ์ได้รับการแก้ไขตั้งแต่ขั้นตอนการออกแบบ บริษัทมีทีมงานด้านเทคนิคที่ประกอบด้วยวิศวกรมากกว่า 10 คนและเจ้าหน้าที่ด้านเทคนิคเต็มเวลามากกว่า 30 คนที่ยังคงให้ข้อมูลอย่างมืออาชีพในการปรับปรุงคุณภาพและการอัปเดตผลิตภัณฑ์ รวมถึงแผงแพทช์ไฟเบอร์ออปติก แจ็คสโตน แพทช์พาเนล และสายผลิตภัณฑ์แผ่นปิดหน้าที่อ้างอิงตลอดบทความนี้
