วิธีใช้ตัวจัดการสายเคเบิล？

วัตถุประสงค์ของผู้จัดการเคเบิล

ก ผู้จัดการสายเคเบิล เป็นอุปกรณ์เสริมฮาร์ดแวร์ที่ออกแบบมาเพื่อจัดระเบียบ กำหนดเส้นทาง และรักษาความปลอดภัยสายเคเบิลภายในชั้นวางเซิร์ฟเวอร์หรือกล่องหุ้มเครือข่าย หากต้องการใช้งาน คุณเพียงกำหนดเส้นทางอีเทอร์เน็ต ไฟเบอร์ หรือสายไฟผ่านช่องแนวนอนหรือแนวตั้งที่กำหนด โดยยึดให้แน่นด้วยสายรัดแบบตีนตุ๊กแกหรือนิ้วที่ผสานเข้าด้วยกันเพื่อรักษารัศมีการโค้งงอและการไหลเวียนของอากาศที่เหมาะสม ในการติดตั้ง คุณจะต้องติดตั้งตัวจัดการสายเคเบิลเข้ากับรางยึดในแนวตั้งของชั้นวางเซิร์ฟเวอร์ของคุณโดยใช้น็อตและสกรูของกรงที่ให้มา ซึ่งโดยทั่วไปจะใช้พื้นที่แนวตั้ง 1U (1.75 นิ้ว) สำหรับตัวจัดการแนวนอนหรือติดกับรางด้านข้างสำหรับยูนิตแนวตั้ง

เป้าหมายหลักคือสองเท่า: เพื่อป้องกันการเสื่อมสภาพของสัญญาณที่เกิดจากการโค้งงออย่างแน่นหนาหรือการรบกวนทางแม่เหล็กไฟฟ้า และ เพื่อเพิ่มประสิทธิภาพการทำความเย็นสูงสุดโดยขจัดสิ่งกีดขวางการไหลของอากาศที่เกิดจากสายเคเบิลพันกัน . ในศูนย์ข้อมูลที่มีความหนาแน่นสูง การจัดการสายเคเบิลที่เหมาะสมสามารถลดต้นทุนการระบายความร้อนได้มากถึง 15% และลดเวลาในการแก้ไขปัญหาได้มากกว่า 50%

วิธีใช้ตัวจัดการสายเคเบิล: คู่มือปฏิบัติ

การใช้ตัวจัดการสายเคเบิลอย่างมีประสิทธิภาพเป็นมากกว่าการยัดสายไฟเข้าไปในช่องสัญญาณ โดยเกี่ยวข้องกับการวางแผนเชิงกลยุทธ์เพื่อให้มั่นใจถึงความสามารถในการปรับขนาด ความสามารถในการให้บริการ และความสมบูรณ์ของเครือข่าย ด้านล่างนี้เป็นขั้นตอนการปฏิบัติเพื่อใช้ประโยชน์จากตัวจัดการสายเคเบิลทั้งแนวนอนและแนวตั้ง

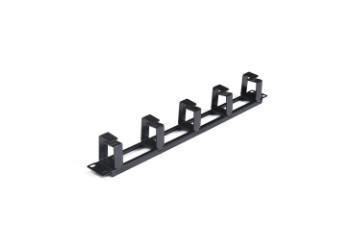

ผู้จัดการสายเคเบิลแนวนอน (1U หรือ 2U)

โดยทั่วไปจะติดตั้งระหว่างแผงแพทช์หรือสวิตช์ ตัวจัดการแนวนอนทำหน้าที่เป็นจุดแจกจ่ายหลักสำหรับการแพตช์ด้านหน้า

• เส้นทาง: เดินสายแพตช์จากพอร์ตสวิตช์ผ่าน "นิ้ว" ด้านหน้าของผู้จัดการหรือท่อที่มีหลังคาคลุม ตรวจสอบให้แน่ใจว่าสายเคเบิลออกจากตัวจัดการโดยตรงไปยังพอร์ตแผงแพทช์ที่อยู่ติดกันเพื่อลดการหย่อนที่เปิดเผย
• การป้องกันรัศมีโค้ง: สำหรับสายเคเบิลไฟเบอร์ออปติก ตรวจสอบให้แน่ใจว่ารัศมีการโค้งงอไม่ต่ำกว่า 30 มม. (1.18 นิ้ว) ใช้แกนม้วนหรือนิ้วโค้งที่กำหนดโดยผู้จัดการเพื่อรักษารัศมีนี้ การเกินรัศมีการโค้งงออาจทำให้เกิดไมโครโค้งงอได้ โดยเพิ่มการลดทอนได้ถึง 0.5 dB ต่อเหตุการณ์
• การแยก: แยกสายเคเบิลทองแดง (Cat6/Cat6a) ออกจากสายเคเบิลไฟเบอร์ เพื่อป้องกันความเครียดทางกายภาพและการรบกวน ผู้จัดการส่วนใหญ่มีผ้าคลุมแบบถอดได้ซึ่งช่วยให้คุณสามารถสร้างโซนที่แตกต่างกันได้

ผู้จัดการสายเคเบิลแนวตั้ง (Finger Duct)

ตัวจัดการแนวตั้งจะติดตั้งอยู่ที่ด้านข้างของแร็คเพื่อจัดการสายเคเบิลจำนวนมากที่ทำงานจากบนลงล่าง การเชื่อมต่อกับสวิตช์ เซิร์ฟเวอร์ หรือโครงสร้างพื้นฐานแกนหลัก

• การกำหนดเส้นทางแกนหลัก: ใช้ตัวจัดการแนวตั้งเพื่อรวมสายเคเบิลจากตัวจัดการแนวนอนหลายตัว เดินสายเคเบิลจากด้านหน้าของชั้นวางไปยังช่องด้านหลังหรือด้านข้างเพื่อเชื่อมต่อกับอุปกรณ์ที่ใช้งานอยู่
• การจัดการหย่อน: เก็บความยาวสายเคเบิลส่วนเกินไว้ในตัวจัดการแนวตั้ง แทนที่จะม้วนไว้ด้านหลังอุปกรณ์ การศึกษาแสดงให้เห็นว่าการจัดการหย่อนอย่างเหมาะสมในตัวจัดการแนวตั้งช่วยลดข้อจำกัดการไหลเวียนของอากาศได้มากถึง 20% เมื่อเทียบกับมัดรวมแบบหลวม
• การติดฉลาก: กlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.

วิธีติดตั้ง Cable Manager: ทีละขั้นตอน

การติดตั้งเป็นกระบวนการทางกลที่ไม่ซับซ้อน แต่ความแม่นยำเป็นกุญแจสำคัญในการรับประกันความสมบูรณ์ของโครงสร้างของชั้นวางและอายุการใช้งานของการติดตั้งที่ยืนยาว ไม่ว่าคุณจะทำงานกับชั้นวางเซิร์ฟเวอร์แบบ 4 เสาหรือชั้นวางเครือข่ายแบบ 2 เสา ให้ปฏิบัติตามขั้นตอนต่อไปนี้

ขั้นตอนที่ 1: กำหนดตำแหน่งการติดตั้ง

สำหรับผู้จัดการแนวนอน โดยทั่วไปจะติดตั้งระหว่างส่วนประกอบที่ใช้งานอยู่ (เช่น สวิตช์ใน U1, ตัวจัดการสายเคเบิลใน U2, แผงแพทช์ใน U3) สำหรับผู้จัดการแนวตั้ง จะติดตั้งที่ด้านข้างของโครงชั้นวาง ซึ่งมักจะติดตั้งเป็นคู่ (ซ้ายและขวา)

ขั้นตอนที่ 2: เตรียมรางแร็ค

ระบุว่าชั้นวางของคุณใช้รูสี่เหลี่ยม (ทั่วไปสำหรับชั้นวางเซิร์ฟเวอร์) หรือรูเกลียว (ทั่วไปสำหรับชั้นวางโทรคมนาคม) สำหรับรูสี่เหลี่ยม ให้ใส่น็อตกรงลงในพื้นที่ติดตั้งที่กำหนด ตรวจสอบให้แน่ใจว่าน็อตกรงอยู่ในแนวเดียวกับคลิปสปริงที่ด้านในของรางเพื่อป้องกันการลื่นไถล

ขั้นตอนที่ 3: รักษาความปลอดภัยเครื่อง

กlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— การขันแน่นเกินไปอาจทำให้เกลียวขาดหรือทำให้ตัวเครื่องบิดเบี้ยวได้ โดยเฉพาะในหน่วยพลาสติกที่มีความหนาแน่นสูง

คำถามที่พบบ่อยเกี่ยวกับ Cable Manager: การจัดการกับข้อกังวลทั่วไป

ด้านล่างนี้คือคำถามที่พบบ่อยที่สุดเกี่ยวกับการจัดการสายเคเบิล พร้อมคำตอบที่แม่นยำตามแนวทางปฏิบัติที่ดีที่สุดในอุตสาหกรรมและมาตรฐานการผลิต

1. "lacer bar" และ "finger duct" แตกต่างกันอย่างไร?

ก lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, ให้การควบคุมรัศมีการโค้งงอที่เหนือกว่าและช่วยให้สายเคเบิลแต่ละเส้นเคลื่อนได้โดยไม่รบกวนสายเคเบิลที่อยู่ติดกัน

2. ฉันควรเว้นช่องว่างไว้เท่าใดระหว่างผู้จัดการสายเคเบิลและอุปกรณ์ที่ใช้งานอยู่?

ตามหลักการแล้ว ให้ติดตั้งตัวจัดการสายเคเบิล 1U ที่อยู่ติดกันโดยตรง (ด้านบนหรือด้านล่าง) ทุกแผงแพทช์หรือสวิตช์ สำหรับการติดตั้งไฟเบอร์หนาแน่น มักนิยมใช้ตัวจัดการ 2U การรักษาระยะห่าง 1 นิ้ว (25 มม.) ที่ด้านหน้าประตูผู้จัดการช่วยให้มั่นใจว่ามีการไหลเวียนของอากาศที่เหมาะสมสำหรับระบบทำความเย็นจากด้านหน้าไปด้านหลัง

3. ฉันสามารถใช้ตัวจัดการสายเคเบิลพลาสติกกับไฟเบอร์ความหนาแน่นสูงได้หรือไม่

ได้ แต่คุณต้องแน่ใจว่าพลาสติกมีระดับการหน่วงไฟ (UL 94V-0) ตัวจัดการพลาสติกคุณภาพสูง เช่นเดียวกับที่ผลิตโดย Simante ได้รับการออกแบบมาเพื่อจัดการกับเส้นใยที่มีความหนาแน่นสูงในขณะที่ยังคงความสมบูรณ์ของโครงสร้างไว้ ในโรงงานที่ต้องการการรับรองเกี่ยวกับแผ่นดินไหว แนะนำให้ใช้ตัวจัดการแนวดิ่งที่เป็นโลหะเนื่องจากมีความต้านทานแรงดึงสูงกว่า (โดยทั่วไปคือความสามารถในการรับน้ำหนัก >500 ปอนด์)

4. ผู้จัดการสายเคเบิลมีขนาดที่กำหนดเองหรือไม่?

กbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 สายการผลิตปกติและปรับแต่งได้ และ เครื่องฉีดพลาสติกอัตโนมัติจำนวน 10 ชุด เราสามารถสร้างผู้จัดการในระดับความลึก สีที่เฉพาะเจาะจง (เช่น สีดำ สีขาว รหัส RAL ที่กำหนดเอง) และวัสดุเพื่อให้ตรงกับข้อกำหนดด้านความสวยงามและเชิงพื้นที่ของศูนย์ข้อมูลของคุณ โรงงานของเรารักษาผลผลิตประจำปีที่มั่นคงมากกว่า 9 ล้านยูนิต เพื่อให้มั่นใจถึงความสามารถในการปรับขนาดสำหรับการใช้งานขนาดใหญ่

เหตุใดคุณภาพจึงมีความสำคัญ: วิศวกรรมและการสนับสนุน

การเลือกตัวจัดการสายเคเบิลคุณภาพสูงจะส่งผลต่อต้นทุนการเป็นเจ้าของทั้งหมด ยูนิตที่ด้อยกว่าอาจมีขอบแหลมคมที่สร้างความเสียหายให้กับปลอกหุ้มสายเคเบิลหรือพลาสติกที่เปราะเมื่อเวลาผ่านไป แนวทางของ Simante ช่วยให้มั่นใจได้ว่าคุณภาพจะได้รับการรับประกันที่แหล่งที่มาของการออกแบบผ่านระบบการวิจัยและพัฒนาที่ครบถ้วน

ด้วยทีมงานที่ทุ่มเทของ วิศวกรมากกว่า 10 คนและบุคลากรด้านเทคนิคเต็มเวลามากกว่า 30 คน เรามุ่งเน้นการปรับปรุงอย่างต่อเนื่อง โรงงานของเราใช้ เครื่องฉีดพลาสติกอัตโนมัติจำนวน 10 ชุด and 20 semi-automatic units เพื่อให้มั่นใจถึงความสอดคล้องในมิติที่สำคัญ เช่น ระยะห่างระหว่างนิ้ว (โดยทั่วไปคือ 1.2 นิ้วเพื่อรองรับแจ็ค RJ45 ความหนาแน่นสูง)

Simante นำเสนอโซลูชั่นครบวงจรเฉพาะทางให้กับลูกค้าเพื่อให้แน่ใจว่าจะตรงตามความต้องการของลูกค้า ไม่ว่าคุณจะต้องการตัวจัดการแนวนอน 1U แบบธรรมดาหรือโซลูชันแนวตั้งแบบกำหนดเองที่ซับซ้อนสำหรับศูนย์ข้อมูลระดับไฮเปอร์สเกล โครงสร้างพื้นฐานโรงงาน Cable Manager ขั้นสูงจะสนับสนุนโครงการของคุณตั้งแต่การออกแบบไปจนถึงการส่งมอบ

• กำลังการผลิต: 9 ล้านหน่วยต่อปีเพื่อรองรับการจัดซื้อจัดจ้างขนาดใหญ่
• กutomation: เครื่องจักรที่ติดตั้งอัตโนมัติ 8 เครื่องรับประกันคุณภาพการประกอบที่สม่ำเสมอ
• การปรับแต่ง: โซลูชันการเดินสายเครือข่ายแบบครบวงจรที่ผสมผสานการออกแบบ การพัฒนา การขาย และการบริการ

ด้วยการลงทุนในการจัดการสายเคเบิลเชิงวิศวกรรมจากผู้ผลิตที่เชื่อถือได้ คุณจึงมั่นใจได้ว่าโครงสร้างพื้นฐานเครือข่ายของคุณยังคงสามารถปรับขนาด สามารถให้บริการได้ และมีประสิทธิภาพตลอดอายุการใช้งาน
