วิธีเลือกเครื่องทดสอบสายเคเบิลทองแดงที่เหมาะสมสำหรับงานเดินสายแบบมีโครงสร้าง

ผู้ติดตั้งยืนอยู่ที่แผงแพทช์ 24 พอร์ตที่เพิ่งตกแต่งใหม่ โดยมีเครื่องทดสอบมือถืออยู่ในมือข้างหนึ่ง และกล้อง PoE ที่จะออฟไลน์อยู่ในมืออีกข้างหนึ่ง ลิงก์ส่งผ่านความต่อเนื่อง แต่งานยังคงล้มเหลวที่สวิตช์ ช่องว่างนั้นคือเหตุผลว่าทำไมจึงควรเลือกเครื่องทดสอบสายเคเบิลทองแดงตามคำถามที่ตอบ ไม่ใช่ตามจำนวนไฟ LED บนตัวเครื่อง เสียงบี๊บต่อเนื่องสามารถพิสูจน์ได้ว่าเชื่อมต่อด้วยทองแดงแล้ว เครื่องมือทดสอบ Wiremap สามารถแสดงว่าพินใดถูกข้าม ฟังก์ชันรีเฟล็กโตมิเตอร์โดเมนความยาวและเวลาสามารถชี้ไปที่สายเคเบิลที่ขาดหรือต๊าปของสะพาน ผู้ทดสอบคุณสมบัติหรือการรับรองสามารถแสดงว่าลิงก์มีประสิทธิภาพเพียงพอสำหรับแอปพลิเคชันหรือไม่ การตัดสินใจซื้อที่ถูกต้องเริ่มต้นจากความล้มเหลวที่คุณคาดว่าจะพบ มาตรฐานที่คุณต้องจัดทำเป็นเอกสาร และจำนวนลิงก์ที่ทีมของคุณยุติในแต่ละสัปดาห์

สิ่งที่ผู้ทดสอบสายเคเบิลทองแดงต้องพิสูจน์ก่อนที่คุณจะยอมรับลิงก์

เครื่องทดสอบสายเคเบิลทองแดงไม่ใช่ผลิตภัณฑ์ประเภทเดียว เป็นตระกูลเครื่องดนตรีที่มีงานที่แตกต่างกันมาก ที่ระดับล่างสุด เครื่องมือทดสอบความต่อเนื่องขั้นพื้นฐานจะตอบคำถามแคบๆ ได้ว่า มีทางเดินนำไฟฟ้าจากปลายด้านหนึ่งของสายเคเบิลไปยังอีกด้านหนึ่งหรือไม่ ซึ่งมีประโยชน์สำหรับการตรวจสอบอย่างรวดเร็วบนสายแพตช์ต้องสงสัย สายลำโพง หรือวงจรสัญญาณเตือน ยังไม่เพียงพอสำหรับดาต้าลิงค์ที่ต้องรองรับ Gigabit Ethernet, PoE หรือการส่งมอบการรับประกัน

เครื่องมือทดสอบ Wiremap เพิ่มการตรวจสอบแบบทีละพิน สามารถจับคู่ไขว้ คู่แยก การลัดวงจรระหว่างตัวนำ หรือการเชื่อมต่อที่ขาดหายไปบนพินเดียว สำหรับการย้าย เพิ่ม และเปลี่ยนแปลง โทนเจเนอเรเตอร์และโพรบมักจะจับคู่กับแผนผังสายไฟ เพื่อให้ช่างเทคนิคสามารถค้นหาสายเคเบิลที่ไม่มีป้ายกำกับในชั้นวางที่หนาแน่นได้ การรวมกันดังกล่าวใช้ได้จริงสำหรับงานบำรุงรักษา แต่ก็ยังไม่สามารถวัดความยาวหรือประสิทธิภาพความถี่สูงได้

เครื่องมือทดสอบความยาวและตำแหน่งข้อบกพร่องใช้วิธีสะท้อนแสงแบบโดเมนเวลาหรือวิธีพัลส์ที่คล้ายกันเพื่อประมาณระยะทางถึงจุดขาด การลัดวงจร หรือจุดสิ้นสุดที่ไม่ดี นี่คือจุดที่เครื่องทดสอบสายเคเบิลทองแดงกลายเป็นเครื่องมือในการแก้ไขปัญหาแทนที่จะเป็นกล่องไปหรือไม่ไป หากการเชื่อมต่อล้มเหลวและสายเคเบิลหายไปในช่องว่างเพดาน ความแตกต่างระหว่างความผิด 12 เมตรและความผิด 42 เมตรสามารถตัดสินได้ว่าทีมจะเปิดกำแพงด้านเดียวหรือทั้งทางเดิน

ผู้ทดสอบคุณสมบัติและผู้ทดสอบการรับรองอยู่เหนือสิ่งนั้น ตัวระบุมักใช้เพื่อตรวจสอบว่าลิงก์ที่มีอยู่สามารถรองรับอัตราอีเธอร์เน็ตที่มีชื่อหรือคลาส PoE หรือไม่ ผู้รับรองจะวัดผลตามมาตรฐานสายเคเบิลและสร้างรายงานที่สามารถส่งให้กับลูกค้า ที่ปรึกษา หรือโปรแกรมการรับประกันได้ ตารางด้านล่างแสดงการเปลี่ยนแปลงการตัดสินใจตามคลาสผู้ทดสอบ

สำหรับผู้รับเหมา คำตอบที่ใช้ได้จริงมักเป็นชุดอุปกรณ์สองชั้น Wiremap และเครื่องทดสอบโทนเสียงขนาดกะทัดรัดรองรับการโทรเข้ารับบริการรายวัน ในขณะที่มีการจองหน่วยคุณสมบัติหรือการรับรองไว้สำหรับการยอมรับโครงการ สำหรับผู้จัดจำหน่ายหรือผู้ค้าส่ง ตรรกะเดียวกันนี้ใช้กับการเลือกสต็อก: มีคลาสผู้ทดสอบที่ตรงกับโครงการที่ลูกค้าของคุณดำเนินการจริง ไม่ใช่แค่ข้อกำหนดสูงสุดในเอกสารข้อมูลเท่านั้น

การทดสอบสี่ชั้น: ความต่อเนื่อง Wiremap ความยาว และประสิทธิภาพ

การทดสอบทองแดงจะวางแผนได้ง่ายขึ้นเมื่อแบ่งออกเป็นสี่ชั้น ชั้นแรกมีความต่อเนื่อง นี่เป็นการตรวจสอบที่ง่ายที่สุดและอ่านผิดได้ง่ายที่สุด การเชื่อมต่อสามารถมีความต่อเนื่องบนตัวนำทุกตัวและยังคงล้มเหลวเนื่องจากคู่ถูกแยกออก การสิ้นสุดไม่ได้บิดเกลียวมากเกินไป หรือสายเคเบิลผิดประเภท ความต่อเนื่องเป็นจุดเริ่มต้น ไม่ใช่ผลการยอมรับ

ชั้นที่สองคือ wiremap เครื่องมือทดสอบสายเคเบิลทองแดงที่ดีควรแสดงการแมปแบบพินต่อพินอย่างชัดเจน รวมถึงความต่อเนื่องของชีลด์บนลิงก์ที่มีชีลด์ Wiremap จับคู่ที่กลับกัน คู่ข้าม คู่แยก และเปิดหรือกางเกงขาสั้น ในสภาพแวดล้อมแผงแพทช์ ผลลัพธ์ของ Wiremap ยังเป็นวิธีที่รวดเร็วในการยืนยันว่าป้ายพอร์ต ป้ายทางออก และพอร์ตแผงแพทช์ทั้งหมดอ้างอิงถึงลิงก์ทางกายภาพเดียวกัน ฟังดูเป็นพื้นฐาน แต่ข้อผิดพลาดในการติดป้ายกำกับเป็นสาเหตุของการเรียกกลับที่พบบ่อย

ชั้นที่สามคือความยาวและตำแหน่งรอยเลื่อน ความยาวมีความสำคัญด้วยเหตุผลสองประการ ขั้นแรก ลิงก์ที่เกินขีดจำกัดความยาวช่องสัญญาณอาจยังผ่านแผนผังพื้นฐานแต่ไม่มีประสิทธิภาพที่ความถี่สูงกว่า ประการที่สอง การอ่านระยะไกลช่วยให้ช่างเทคนิคค้นหาส่วนที่เสียหายโดยไม่ต้องคาดเดา เครื่องมือทดสอบที่แสดงระยะห่างถึงข้อบกพร่อง พร้อมด้วยคลังสายเคเบิลที่เก็บไว้สำหรับค่าการแพร่กระจายความเร็วที่แตกต่างกัน จะมีประโยชน์มากกว่าเครื่องมือทดสอบที่แสดงเฉพาะรหัสความผิดปกติทั่วไป

ชั้นที่สี่คือประสิทธิภาพ ซึ่งครอบคลุมการสูญเสียการแทรก การสูญเสียการส่งคืน crosstalk ใกล้สุด และพารามิเตอร์อื่นๆ ที่สำคัญสำหรับลิงก์ Cat5e, Cat6, Cat6A และ Cat7 นอกจากนี้ยังครอบคลุมพฤติกรรม PoE ด้วย ลิงก์สามารถส่งผ่านแผนผังสายไฟและยังคงร้อนขึ้น แรงดันไฟฟ้าตก หรือล้มเหลวในการเจรจาเมื่อเชื่อมต่ออุปกรณ์ที่จ่ายไฟ เครื่องทดสอบสายเคเบิลทองแดงที่มีความต้านทานและการทดสอบโหลด PoE สามารถเปิดเผยปัญหาที่หน่วยไวร์แมปแบบธรรมดาจะพลาดไป

• ความต่อเนื่อง: ยืนยันเส้นทางที่เป็นสื่อกระแสไฟฟ้า แต่ไม่ใช่จับคู่เรขาคณิตหรือประสิทธิภาพ
• แผนผังลวด: ยืนยันลำดับพินและป้องกันความต่อเนื่อง และจับคู่ที่แยก
• ความยาวและ TDR: ค้นหาจุดพัก กางเกงขาสั้น และจุดสิ้นสุดที่ไม่ดีตามระยะทาง
• ประสิทธิภาพและ PoE: ตรวจสอบว่าลิงก์สามารถรองรับแอปพลิเคชันที่ต้องการได้หรือไม่

ในโครงการเดินสายที่มีโครงสร้าง ควรใช้เลเยอร์เหล่านี้ตามลำดับ อย่ารับรองลิงก์ก่อนที่ Wiremap จะสะอาด อย่าไล่ตามความล้มเหลวด้านประสิทธิภาพก่อนที่จะตรวจสอบการสิ้นสุดและสายแพทช์ ผู้ทดสอบจะมีคุณค่ามากที่สุดเมื่อย่อลำดับนั้นให้สั้นลง ไม่ใช่เมื่อสร้างผลลัพธ์สีเขียวเพียงรายการเดียวที่ซ่อนสาเหตุของความล้มเหลว

ตำแหน่งที่ผู้ทดสอบทองแดงเหมาะกับโครงการเดินสายที่มีโครงสร้าง

วิธีปฏิบัติในการวางแผนงานการยอมรับคือการดูว่าความสนใจมักจะไปที่จุดใดของสายทองแดง แผนภูมิด้านล่างนี้เป็นเพียงมุมมองการวางแผนเชิงประกอบ ไม่ใช่เกณฑ์มาตรฐานจากไซต์ใดไซต์หนึ่งโดยเฉพาะ มีจุดมุ่งหมายเพื่อช่วยให้ทีมงานโครงการตัดสินใจว่าฟังก์ชันการทดสอบใดที่สมควรได้รับเวลามากที่สุด และฟังก์ชันใดที่สามารถจัดการได้ด้วยเครื่องมือที่ง่ายกว่า

สำหรับผู้รับเหมา แผนภูมินี้มีประโยชน์เนื่องจากแยกงานทดสอบออกจากงานส่งมอบ ลิงก์อาจฟังดูดีในทางเทคนิคและยังคงสร้างข้อโต้แย้งได้หากป้ายกำกับพอร์ต บันทึกการทดสอบ และกำหนดการของแผงแพทช์ไม่ตรงกัน เครื่องทดสอบสายเคเบิลทองแดงที่เก็บผลลัพธ์และส่งออกในรูปแบบที่สะอาดจะช่วยลดแรงเสียดทานดังกล่าว นอกจากนี้ยังทำให้ง่ายต่อการเปรียบเทียบลิงก์ที่ล้มเหลวกับลิงก์อ้างอิงที่ทราบว่าใช้งานได้บนชั้นเดียวกัน

สำหรับทีมสิ่งอำนวยความสะดวก แผนภูมิเดียวกันจะแนะนำรูปแบบการซื้อที่แตกต่างกัน ทีมอาจไม่จำเป็นต้องมีหน่วยรับรองเต็มรูปแบบสำหรับทุกๆ การเคลื่อนไหว เพิ่ม และเปลี่ยนแปลง เครื่องทดสอบแผนผังและความยาวสายไฟขนาดกะทัดรัด พร้อมด้วยสายแพตช์อ้างอิงชุดเล็กสามารถรองรับการตรวจสอบรายวันส่วนใหญ่ได้ หน่วยการรับรองสามารถสงวนไว้สำหรับการก่อสร้างใหม่ การอัพเกรดที่สำคัญ หรือกรณีที่ลูกค้าต้องการรายงานอย่างเป็นทางการ การแยกดังกล่าวจะช่วยปกป้องงบประมาณเงินทุนและทำให้ผู้ทดสอบที่ง่ายกว่านั้นพร้อมสำหรับการตอบสนองที่รวดเร็ว

สำหรับผู้จัดจำหน่ายหรือผู้ค้าส่ง แผนภูมิสามารถแนะนำส่วนผสมผลิตภัณฑ์ได้ ลูกค้าที่ติดตั้งแจ็คสโตน แผงแพทช์ และแผ่นปิดหน้าจำเป็นต้องมีผู้ทดสอบที่ตรงกับหมวดหมู่ที่จำหน่าย ลูกค้าที่ทำงานกับลิงก์ Cat6 และ Cat6A เป็นหลักจะใส่ใจเกี่ยวกับแผนผังสายไฟ ความต่อเนื่องของชีลด์ ความยาว และการตรวจสอบ PoE ลูกค้าที่ทำงานเกี่ยวกับการเดินสายควบคุมด้วยเสียงหรือความเร็วต่ำอาจให้ความสำคัญกับโทนเสียงและความต่อเนื่องมากกว่า การมีคลาสผู้ทดสอบเพียงคลาสเดียวทำให้เกิดช่องว่างที่ปลายด้านหนึ่งของตลาด

การเชื่อมต่อฮาร์ดแวร์ส่งผลต่อสิ่งที่ผู้ทดสอบมองเห็น

เครื่องทดสอบสายเคเบิลทองแดงจะวัดลิงก์ที่มีอยู่ ไม่ใช่ลิงก์ที่ระบุ ความแตกต่างนั้นสำคัญเนื่องจากฮาร์ดแวร์ที่เชื่อมต่อเป็นส่วนหนึ่งของเส้นทางไฟฟ้า แจ็คสโตนแบบ Cat6 ปิดท้ายด้วยการคลายเกลียวมากเกินไป แผงแพทช์ที่มีการเชื่อมต่อด้านหลังหลวม หรือสายแพตช์ที่มีปลั๊กเสียหาย ทั้งหมดนี้อาจทำให้เกิดความล้มเหลวที่ดูเหมือนปัญหาสายเคเบิลได้ ก่อนเปลี่ยนรางสายเคเบิล ให้ตรวจสอบจุดปลายและสายแพตช์

แจ็คสโตนเป็นจุดอ่อนที่พบบ่อยในการยกเลิกสนาม แจ็คอาจได้รับการจัดอันดับสำหรับ Cat6 หรือ Cat6A แต่ประสิทธิภาพขึ้นอยู่กับการจัดการคู่ ที่นั่งของตัวนำ และการคลายความเครียด ผู้ทดสอบที่มีการแสดงแผนผังสายไฟที่ชัดเจนและการอ่านค่าความยาวสามารถช่วยแยกขั้วปลายสายไฟที่ไม่ดีออกจากสายไฟขาดได้ หากความยาวถูกต้องและแผนผังสายไฟสะอาด แต่ผลลัพธ์ด้านประสิทธิภาพยังน้อย การตรวจสอบครั้งต่อไปมักจะอยู่ที่แจ็คและสายแพตช์ ไม่ใช่สายเคเบิลจำนวนมาก

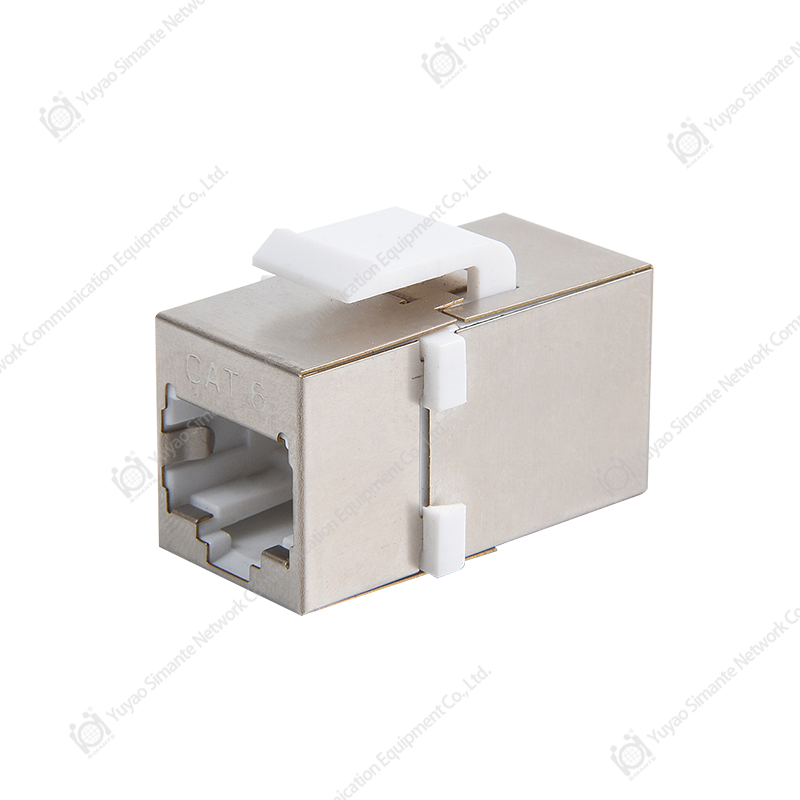

แจ็คสโตน CAT6 ในรูปแบบชีลด์ UTP และแบบไม่ต้องใช้เครื่องมือ เปรียบเทียบแจ็ค CAT6 แบบมีฉนวนหุ้ม, UTP, แบบไม่ต้องใช้เครื่องมือ และแบบทำมุมกับการยุติ 110 หรือ Krone IDC เมื่อผลลัพธ์ภาคสนามชี้ไปที่การสิ้นสุดแทนที่จะเป็นสายเคเบิลจำนวนมาก ดูผลิตภัณฑ์ →

แผงแพทช์จะสร้างเอฟเฟกต์ที่คล้ายกันที่ปลายอีกด้านของลิงก์ แผงที่มีความหนาแน่นสูงสามารถดูเรียบร้อยเมื่อมองจากด้านหน้า และยังมีขั้วต่อด้านหลังที่ไม่ดีบนพอร์ตเดียว เมื่อผู้ทดสอบรายงานความล้มเหลวบนพอร์ตเดียว ให้เปรียบเทียบกับพอร์ตใกล้เคียงบนแผงเดียวกัน หากพอร์ตข้างเคียงส่งผ่านด้วยสายแพตช์เดียวกันและการตั้งค่าการทดสอบเดียวกัน ข้อผิดพลาดในการยุติแผงหรือสายเคเบิลแนวนอนมีแนวโน้มที่จะเกิดข้อผิดพลาดมากกว่าในผู้ทดสอบ

แผ่นปิดหน้าและกล่องยึดบนพื้นผิวเป็นชิ้นส่วนกลไก แต่ก็มีอิทธิพลต่อการเชื่อมต่อเช่นกัน แผ่นปิดหน้าที่ทำให้แม่แรงตึงหรือกล่องพื้นผิวที่ทำให้สายเคเบิลงอเกินรัศมีการโค้งงอ สามารถสร้างปัญหาการสูญเสียคืนซึ่งจะเกิดขึ้นหลังจากติดตั้งฝาครอบแล้วเท่านั้น ทดสอบการเชื่อมโยงกับชุดประกอบขั้นสุดท้ายเมื่อโครงการอนุญาต เครื่องทดสอบสายทองแดงที่ใช้ก่อนที่ฝาครอบจะติดอาจพลาดปัญหาที่ปรากฏขึ้นหลังจากใส่สายเคเบิลเข้าไปในกล่องแล้ว

สำหรับผู้ซื้อที่จัดหาทั้งผู้ทดสอบและฮาร์ดแวร์ที่เชื่อมต่อ การทำงานร่วมกับผู้ผลิตที่เข้าใจระบบทองแดงทั้งหมดจะเป็นประโยชน์ ซัพพลายเออร์ที่สามารถอธิบายการสิ้นสุดของแจ็ค การเดินสายแผงแพทช์ และขีดจำกัดการทดสอบจะมีประโยชน์มากกว่าซัพพลายเออร์ที่เสนอราคาต่อชิ้นเท่านั้น โดยเฉพาะอย่างยิ่งสำหรับผู้ค้าส่งที่สร้างชุดอุปกรณ์สำหรับผู้รับเหมา เนื่องจากชุดดังกล่าวควรประกอบด้วยตัวทดสอบ สายแพตช์ แจ็ค และแผงที่เข้ากันได้ในภาคสนาม

PoE, สายเคเบิลหุ้มฉนวน และข้อผิดพลาดที่ไม่แสดงใน Wiremap

การจ่ายไฟผ่านอีเธอร์เน็ตทำให้การทดสอบทองแดงมีความสำคัญมากขึ้นไม่น้อย ลิงก์ที่นำข้อมูลได้อย่างสมบูรณ์โดยใช้พลังงานต่ำอาจล้มเหลวเมื่ออุปกรณ์จ่ายไฟดึงกระแสไฟ อาการที่เกิดขึ้นอาจเกิดขึ้นเพียงเล็กน้อย เช่น กล้องจะรีบูทตอนกลางคืน จุดเชื่อมต่อลดลงภายใต้ภาระงาน หรือโทรศัพท์ PoE ทำงานบนพอร์ตหนึ่งแต่ไม่ทำงานบนพอร์ตอื่น เครื่องมือทดสอบแผนผังสายไฟพื้นฐานอาจแสดงตัวนำทั้ง 8 ตัวให้ถูกต้องแต่ยังคงพลาดสาเหตุ

ปัญหาหนึ่งที่พบบ่อยคือความไม่สมดุลของแนวต้าน หากตัวนำตัวหนึ่งในคู่มีความต้านทานสูงกว่าตัวนำตัวนั้น ตัวเชื่อมอาจผ่านการตรวจสอบความต่อเนื่องง่ายๆ แต่ทำให้เกิดความร้อนมากเกินไปหรือแรงดันไฟฟ้าตกภายใต้โหลด PoE ผู้ทดสอบที่มีการวัดความต้านทานและการทดสอบโหลด PoE สามารถเปิดเผยสภาวะดังกล่าวได้ ปัญหาอีกประการหนึ่งคือการเชื่อมต่อการย้ำหรือการแทนที่ฉนวนที่ไม่ดีซึ่งเปลี่ยนความต้านทานเมื่อสายเคเบิลอุ่นขึ้น ข้อบกพร่องเหล่านี้พบได้ยากในการทดสอบแบบคงที่ ดังนั้นผู้ทดสอบที่ใช้โหลดหรือบันทึกค่าความต้านทานจึงให้ข้อมูลได้ดีกว่า

สายเคเบิลหุ้มฉนวนเพิ่มอีกชั้นหนึ่ง บนลิงก์ F/UTP หรือ S/FTP แผงป้องกันไม่ใช่ตัวนำข้อมูล แต่ยังต้องการความต่อเนื่องและการประสานที่เหมาะสม หากสายท่อระบายน้ำเปิดอยู่ที่ปลายด้านหนึ่ง ข้อต่ออาจผ่านแผนผังสายไฟและยังคงทำงานไม่ดีในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้า ผู้ทดสอบที่ตรวจสอบความต่อเนื่องของชีลด์และสามารถระบุเส้นทางของชีลด์ได้นั้นมีประโยชน์สำหรับไซต์งานอุตสาหกรรม โรงพยาบาล และการใช้งานไร้สายที่มีความหนาแน่นสูง ซึ่งการรบกวนทางแม่เหล็กไฟฟ้าเป็นปัญหาอย่างแท้จริง

PoE ยังเปลี่ยนคำถามการยอมรับอีกด้วย ทีมงานอาจต้องยืนยันไม่เพียงแต่ว่าการเชื่อมต่อนั้นตรงตามประเภทของสายเคเบิลเท่านั้น แต่ยังรวมถึงช่องสัญญาณที่สามารถส่งคลาสกำลังที่ต้องการตามความยาวที่ติดตั้งด้วย นั่นไม่ใช่เหตุผลที่จะข้ามการรับรอง เป็นเหตุผลที่ต้องเพิ่มการตรวจสอบ PoE ลงในขั้นตอนการยอมรับและบันทึกผลลัพธ์ด้วยรหัสลิงก์ หากอุปกรณ์ล้มเหลวในภายหลัง บันทึกจะแสดงว่าลิงก์ได้รับการทดสอบภายใต้การโหลดหรือไม่ และสิ่งที่ผู้ทดสอบรายงาน

สำหรับผู้รับเหมา กฎในทางปฏิบัตินั้นง่ายมาก: อย่าใช้เครื่องทดสอบความต่อเนื่องเป็นเครื่องมือเดียวในโปรเจ็กต์ PoE ใช้เครื่องทดสอบสายเคเบิลทองแดงที่สามารถแสดงแผนผังสายไฟ ความยาว ความต้านทาน และลักษณะการทำงานของ PoE และเก็บลิงก์อ้างอิงที่ทราบดีไว้เพื่อการเปรียบเทียบ ลิงก์อ้างอิงนั้นมักจะมีประโยชน์มากกว่ารายการข้อมูลจำเพาะที่มีขนาดยาว เนื่องจากจะทำให้ช่างเทคนิคมีพื้นฐานภายใต้เงื่อนไขเดียวกัน

ขั้นตอนการทดสอบภาคสนามที่ช่วยลดการโทรกลับ

ผู้ทดสอบจะดีพอๆ กับขั้นตอนรอบๆ เท่านั้น ลำดับต่อไปนี้เป็นรูทีนภาคปฏิบัติสำหรับลิงค์ทองแดง ไม่ได้ใช้แทนข้อกำหนดของโครงการ แต่ช่วยให้ทีมสร้างผลลัพธ์ที่สม่ำเสมอและหลีกเลี่ยงการเยี่ยมชมซ้ำ

1. ยืนยันข้อมูลระบุตัวตนของลิงก์ก่อนการทดสอบ จับคู่ป้ายทางออก พอร์ตแผงแพทช์ และแผนผังพื้น การทดสอบที่ถูกต้องบนพอร์ตที่ไม่ถูกต้องยังคงเป็นผลลัพธ์ที่ผิด
2. ตรวจสอบการสิ้นสุด ตรวจสอบการคลายเกลียวคู่ ที่นั่งตัวนำ การคลายความเครียด และรัศมีการโค้งงอที่แม่แรง แผง และแผ่นปิดหน้า
3. ทดสอบกับสายแพตช์สุดท้ายหากเป็นไปได้ สายอ้างอิงที่ทราบว่าใช้ได้ดีจะช่วยแยกการเชื่อมต่อที่ล้มเหลวออกจากสายไฟที่ขัดข้อง
4. เรียกใช้ wiremap และป้องกันความต่อเนื่องก่อน แก้ไขการเปิด กางเกงขาสั้น ครอสคู่ และแยกคู่ ก่อนที่จะย้ายไปทดสอบประสิทธิภาพ
5. ตรวจสอบความยาวและระยะความผิดปกติ เปรียบเทียบการอ่านกับความยาวการออกแบบและการตั้งค่าไลบรารีเคเบิล
6. รันการทดสอบประสิทธิภาพที่จำเป็นสำหรับหมวดหมู่และแอปพลิเคชัน บันทึกผลลัพธ์ด้วยรหัสลิงก์และการตั้งค่าผู้ทดสอบ
7. เพิ่มการตรวจสอบ PoE เมื่อลิงก์จะจ่ายไฟให้กับอุปกรณ์ บันทึกผลลัพธ์และจดบันทึกคลาสอุปกรณ์หรือสภาวะโหลด
8. ทดสอบอีกครั้งหลังจากการแก้ไขใดๆ อย่าแก้ไขผลลัพธ์ที่ล้มเหลวเป็นการผ่าน สร้างสถิติใหม่ให้ประวัติศาสตร์ชัดเจน

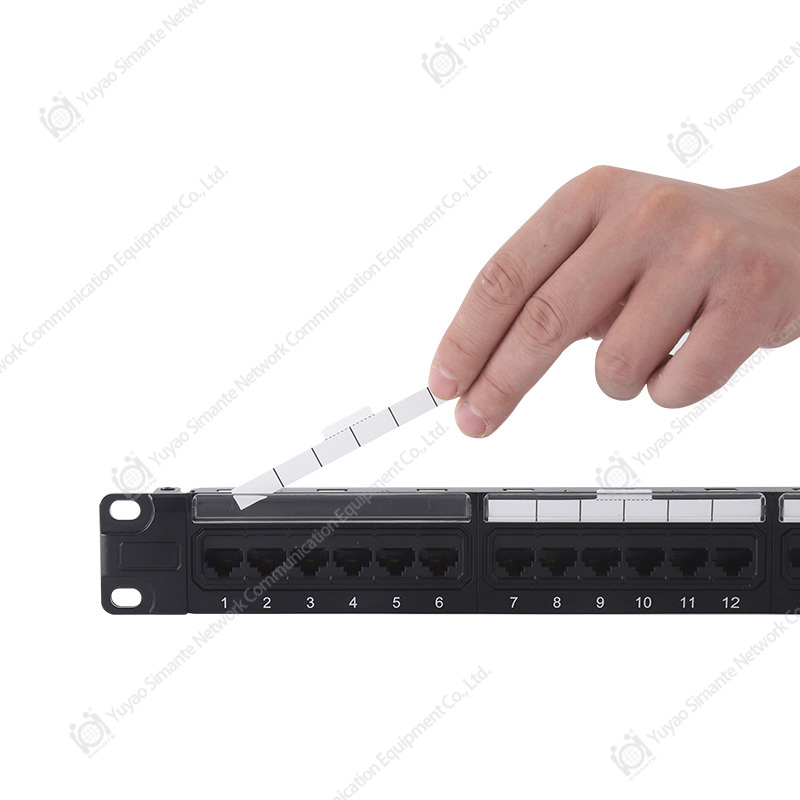

แผงแพทช์ CAT6 สำหรับการเดินสายแบบมีโครงสร้างแบบติดตั้งบนชั้นวาง ตรวจสอบ UTP 0.5U ถึง 2U และแผง CAT6 ที่มีการป้องกันพร้อมการยกเลิก 110/Krone IDC เมื่อจับคู่ฮาร์ดแวร์สายเคเบิลและทดสอบการตั้งค่าทั่วทั้งโปรเจ็กต์ ดูผลิตภัณฑ์ →

ขั้นตอนนี้ยังช่วยเมื่อโปรเจ็กต์ใช้ฮาร์ดแวร์ Cat6 และ Cat6A ผสมกัน การตั้งค่าผู้ทดสอบ สายอ้างอิง และขีดจำกัดการเชื่อมต่อจะต้องตรงกับหมวดหมู่ที่ทดสอบ ลิงค์ Cat6A ที่ทดสอบกับอะแดปเตอร์ Cat6 หรือสายอ้างอิง Cat5e อาจให้ผลลัพธ์ที่ถูกต้องทางเทคนิคสำหรับการตั้งค่าที่ไม่ถูกต้อง ติดป้ายกำกับอะแดปเตอร์และสายอ้างอิงไว้ และตรวจสอบเมื่อผลลัพธ์ดูไม่สอดคล้องกับส่วนที่เหลือของพื้น

สำหรับผู้จัดการโครงการ ผลลัพธ์ที่มีค่าที่สุดไม่ใช่ผลลัพธ์การส่งผ่านเพียงครั้งเดียว เป็นชุดบันทึกที่แสดงสิ่งที่ทดสอบ การตั้งค่าใด โดยใคร และเมื่อใด เครื่องทดสอบสายเคเบิลทองแดงพร้อมฟังก์ชันการจัดเก็บและส่งออกทำให้เป็นไปได้ หากผู้ทดสอบไม่มีพื้นที่เก็บข้อมูล ทีมงานควรเก็บบันทึกด้วยตนเองพร้อมรหัสลิงก์ ประเภทการทดสอบ ผลลัพธ์ และบันทึกการแก้ไข บันทึกคือสิ่งที่ปกป้องผู้รับเหมาเมื่อมีการสอบถามลิงก์ในภายหลัง

รายการตรวจสอบการจัดซื้อจัดจ้างสำหรับผู้จัดจำหน่ายและผู้รับเหมา

การซื้อเครื่องทดสอบสายทองแดงถือเป็นการตัดสินใจในการจัดซื้อพอๆ กับการตัดสินใจทางเทคนิค ราคาต่ำสุดต่อหน่วยอาจทำให้เข้าใจผิดได้หากผู้ทดสอบขาดอะแดปเตอร์ การรองรับเฟิร์มแวร์ หรือเส้นทางการสอบเทียบที่จำเป็นสำหรับโปรเจ็กต์ที่อยู่ในมือ รายการตรวจสอบต่อไปนี้ช่วยให้ผู้รับเหมาหรือผู้จัดจำหน่ายเปรียบเทียบข้อเสนอในประเด็นที่ส่งผลต่อการใช้งานภาคสนาม

• ฟังก์ชั่นการทดสอบ: ยืนยันแผนผังสายไฟ ความยาว โทนเสียง TDR PoE และความสามารถด้านประสิทธิภาพเทียบกับส่วนประสมโปรเจ็กต์จริง
• การสนับสนุนหมวดหมู่: ตรวจสอบการรองรับที่ประกาศไว้สำหรับลิงก์ Cat5e, Cat6, Cat6A และ Cat7 รวมถึงตัวแปรที่มีการป้องกัน
• ช่วงตัวเชื่อมต่อและอะแดปเตอร์: ตรวจสอบว่าผู้ทดสอบยอมรับปลั๊กและอะแดปเตอร์ที่ใช้ในภูมิภาคและในโปรเจ็กต์
• การสอบเทียบและบริการ: ถามเกี่ยวกับช่วงเวลาการสอบเทียบ การให้บริการ และการอัพเดตเฟิร์มแวร์
• การจัดการผลลัพธ์: ตรวจสอบพื้นที่เก็บข้อมูล รูปแบบการส่งออก การติดฉลากลิงก์ และซอฟต์แวร์การรายงาน
• ความทนทานของสนาม: ตรวจสอบอายุการใช้งานแบตเตอรี่ การป้องกันเคส การอ่านค่าของจอแสดงผล และอุณหภูมิในการทำงาน
• การฝึกอบรมและเอกสารประกอบ: ขอคู่มือเริ่มต้นใช้งานฉบับย่อและเอกสารการฝึกอบรมสำหรับช่างเทคนิคใหม่
• การสนับสนุนซัพพลายเออร์: ยืนยันว่าผู้ผลิตหรือผู้ค้าส่งสามารถจัดหาอะแดปเตอร์ทดแทนและสายอ้างอิงได้

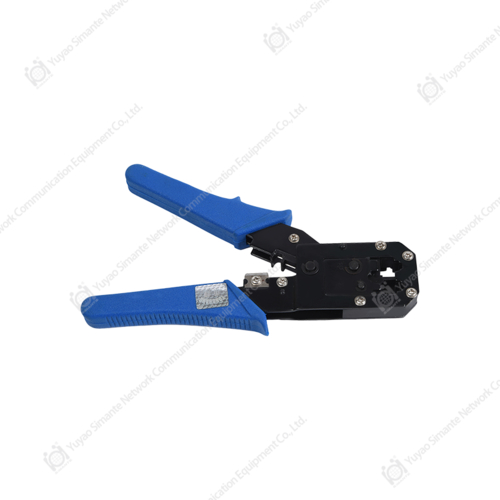

เครื่องมือย้ำและการสิ้นสุดสำหรับการติดตั้งสายเคเบิลเครือข่าย ตรวจสอบเครื่องมือการย้ำและการสิ้นสุดสำหรับขั้วต่อโมดูลาร์ 8P, 90 องศา และ 180 องศา เมื่อสร้างชุดสายเคเบิลตามความต้องการของผู้ทดสอบและตัวเชื่อมต่อ ดูผลิตภัณฑ์ →

สำหรับผู้จัดจำหน่าย ผู้ทดสอบควรได้รับการประเมินโดยเป็นส่วนหนึ่งของชุดสายเคเบิล ชุดอุปกรณ์อาจประกอบด้วยเครื่องทดสอบสายเคเบิลทองแดง สายแพทช์อ้างอิง โพรบโทน เครื่องมือย้ำสาย และแจ็คคีย์สโตนและแผ่นปิดหน้าแบบต่างๆ ผู้รับเหมาที่ซื้ออุปกรณ์ทดสอบเพียงอย่างเดียวอาจกลับมาซื้ออุปกรณ์เสริมในภายหลัง แต่ชุดอุปกรณ์ที่ตรงกับส่วนผสมของโครงการในพื้นที่จะขายได้ง่ายกว่าและให้การสนับสนุนได้ง่ายกว่า ตรรกะเดียวกันนี้ใช้กับผู้ค้าส่งที่ให้บริการผู้ติดตั้งหลายราย: ส่วนผสมผลิตภัณฑ์ควรสะท้อนถึงหมวดหมู่และตัวเชื่อมต่อที่ทำงานร่วมกัน

เมื่อเปรียบเทียบผู้ผลิตหรือซัพพลายเออร์ ควรขอข้อความที่ชัดเจนว่าผู้ทดสอบทำอะไรและไม่ได้วัดผลอะไร ซัพพลายเออร์ที่ดีจะอธิบายความแตกต่างระหว่างความต่อเนื่อง คุณสมบัติ และการรับรอง แทนที่จะถือว่าสิ่งเหล่านั้นเป็นคำพ้องความหมาย การสนับสนุนดังกล่าวจะช่วยลดผลตอบแทนและสร้างความไว้วางใจกับผู้รับเหมาที่ต้องการเครื่องมือที่สามารถไว้วางใจได้ในทุกโครงการ นอกจากนี้ยังช่วยให้ผู้ซื้อหลีกเลี่ยงการจ่ายเงินมากเกินไปสำหรับฟังก์ชันที่จะไม่ถูกใช้งานหรือซื้อน้อยเกินไปสำหรับโปรเจ็กต์ที่ต้องมีรายงานอย่างเป็นทางการ

ข้อผิดพลาดทั่วไปเมื่อซื้อหรือใช้เครื่องทดสอบสายทองแดง

ปัญหาของผู้ทดสอบส่วนใหญ่ไม่ได้เกิดจากอุปกรณ์ชำรุด สาเหตุมาจากความไม่ตรงกันระหว่างผู้ทดสอบกับงาน หรือจากการตั้งค่าการทดสอบที่ไม่ได้ควบคุม ตารางด้านล่างแสดงข้อผิดพลาดทั่วไปและการแก้ไขในทางปฏิบัติ

ข้อผิดพลาดทั่วไปอีกประการหนึ่งคือการสมมติว่าผู้ทดสอบหมวดหมู่ที่สูงกว่าจะแก้ปัญหาหมวดหมู่ที่ต่ำกว่าได้โดยอัตโนมัติ ผู้ทดสอบการรับรองนั้นมีค่า แต่ไม่สามารถแก้ไขแจ็คที่คลายเกลียวออกมากเกินไป หรือแพตช์พาเนลที่มีการเชื่อมต่อที่หลวมได้ ผู้ทดสอบจะระบุอาการ ช่างยังต้องแก้ไขฝีมืออีก นั่นคือเหตุผลที่การฝึกอบรมและขั้นตอนการยอมรับที่ชัดเจนมีความสำคัญพอๆ กับข้อกำหนดเฉพาะของเครื่องมือ

สำหรับผู้ซื้อ การเพิกเฉยต่อต้นทุนการเป็นเจ้าของถือเป็นความผิดพลาดเช่นกัน การสอบเทียบ อะแดปเตอร์ สายอ้างอิง การซ่อมแซม และการฝึกอบรม ล้วนส่งผลต่อต้นทุนที่แท้จริงของผู้ทดสอบตลอดอายุการใช้งาน หน่วยที่มีต้นทุนต่ำกว่าซึ่งไม่สามารถสอบเทียบหรือรองรับได้อาจมีต้นทุนในการหยุดทำงานมากกว่าหน่วยที่มีต้นทุนสูงกว่าซึ่งมีเส้นทางการบริการที่ชัดเจน การเปรียบเทียบที่ถูกต้องประกอบด้วยชุดอุปกรณ์เต็มรูปแบบและการสนับสนุนด้านหลัง

คำถามที่พบบ่อย: คำถามเกี่ยวกับเครื่องทดสอบสายเคเบิลทองแดง

อะไรคือความแตกต่างระหว่างเครื่องทดสอบสายเคเบิลทองแดงและผู้รับรอง?

เครื่องทดสอบสายเคเบิลทองแดงเป็นคำที่กว้าง อาจหมายถึงเครื่องมือตรวจสอบความต่อเนื่องแบบง่ายๆ เครื่องมือทดสอบ Wiremap ชุดโทนเสียงและโพรบ หรือหน่วยตรวจสอบคุณสมบัติ ผู้รับรองคือกลุ่มผู้ทดสอบเฉพาะที่ใช้วัดตามมาตรฐานสายเคเบิลที่ระบุชื่อและจัดทำรายงานอย่างเป็นทางการ หากโครงการจำเป็นต้องมีการส่งมอบการรับประกันหรือการยอมรับจากบุคคลที่สาม ผู้รับรองมักจะเป็นเครื่องมือที่ถูกต้อง หากงานนั้นเป็นการค้นหาข้อผิดพลาดหรือการตรวจสอบบริการอย่างรวดเร็ว ผู้ทดสอบที่ง่ายกว่าก็อาจเพียงพอแล้ว

เครื่องมือทดสอบสายทองแดงสามารถหารอยแตกหลังกำแพงได้หรือไม่?

ใช่ หากมีฟังก์ชันการสะท้อนแสงแบบโดเมนความยาวหรือโดเมนเวลา ผู้ทดสอบจะส่งพัลส์ลงไปที่สายเคเบิลและประมาณระยะห่างถึงความผิดปกติตามการสะท้อนกลับ การอ่านค่าจะขึ้นอยู่กับความเร็วของการตั้งค่าการแพร่กระจายและประเภทสายเคเบิล ดังนั้นช่างเทคนิคควรเลือกรายการคลังเคเบิลที่ถูกต้อง การอ่านระยะทางเป็นการประมาณการ ไม่ใช่ภาพเอ็กซ์เรย์ แต่มักจะเพียงพอที่จะตัดสินใจว่าจะเปิดส่วนใดของผนังหรือเพดาน

ฉันจำเป็นต้องมีผู้ทดสอบสำหรับ Cat6A และลิงก์ที่มีการป้องกันหรือไม่

คุณต้องมีผู้ทดสอบที่ตรงกับลิงก์ที่คุณยอมรับ ลิงก์ Cat6A มีข้อกำหนดด้านประสิทธิภาพที่เข้มงวดกว่า Cat5e หรือ Cat6 และลิงก์ที่มีฉนวนเพิ่มความต่อเนื่องของฉนวนและการตรวจสอบการยึดเกาะ เครื่องมือทดสอบ Wiremap พื้นฐานอาจยืนยันลำดับพิน แต่จะไม่บอกคุณว่าลิงก์มีประสิทธิภาพเพียงพอหรือไม่ สำหรับการยอมรับโครงการ ให้ใช้ผู้ทดสอบที่ได้รับการจัดอันดับสำหรับหมวดหมู่และการกำหนดค่าที่มีการป้องกัน สำหรับงานบริการ แผนผังสายไฟและเครื่องทดสอบความยาวอาจยังมีประโยชน์สำหรับการระบุตำแหน่งข้อบกพร่อง

เหตุใดลิงก์จึงผ่าน wiremap แต่ PoE ล้มเหลว

Wiremap ตรวจสอบลำดับของตัวนำและความต่อเนื่อง แต่ไม่ได้อธิบายความต้านทาน ความร้อน หรือพฤติกรรมโหลดได้ครบถ้วน ลิงค์สามารถมีลำดับพินที่ถูกต้องและยังคงมีการเชื่อมต่อที่มีความต้านทานสูง คู่ที่ไม่สมดุล หรือตัวนำที่เสียหายซึ่งมีพฤติกรรมแตกต่างออกไปภายใต้กระแสไฟฟ้า ผู้ทดสอบที่มีการวัดความต้านทานและการทดสอบโหลด PoE สามารถเปิดเผยสภาวะดังกล่าวได้ หากอุปกรณ์ที่จ่ายไฟไม่เสถียร ให้ทดสอบลิงค์ขณะโหลดและเปรียบเทียบกับพอร์ตที่ทราบว่าใช้งานได้

เครื่องทดสอบสายเคเบิลทองแดงควรได้รับการสอบเทียบบ่อยแค่ไหน?

ระยะเวลาขึ้นอยู่กับผู้ผลิต คลาสผู้ทดสอบ และข้อกำหนดของโครงการ ผู้ทดสอบการรับรองมักจะมีรอบการสอบเทียบที่กำหนดไว้ เนื่องจากผลลัพธ์อาจนำไปใช้เพื่อการยอมรับอย่างเป็นทางการ ผู้ทดสอบความต่อเนื่องและแผนผังลวดแบบธรรมดาอาจมีกระบวนการตรวจสอบที่ยาวกว่าหรือง่ายกว่า สอบถามช่วงเวลาที่แนะนำจากซัพพลายเออร์และเก็บบันทึกการสอบเทียบไว้กับผู้ทดสอบ หากผลลัพธ์ดูไม่สอดคล้องกันในลิงก์ที่ทราบว่าใช้ได้ดี ให้ตรวจสอบสายปรับเทียบและสายอ้างอิงก่อนที่จะตำหนิสายเคเบิล

ผู้รับเหมาควรถามซัพพลายเออร์ก่อนซื้ออย่างไร?

สอบถามว่าผู้ทดสอบวัดค่าอะไร รองรับหมวดหมู่และลิงก์ป้องกันใดบ้าง มีอะแดปเตอร์ใดบ้าง รวมผลลัพธ์ไว้อย่างไร และจัดการการสอบเทียบและบริการอย่างไร ซัพพลายเออร์ที่ดีจะอธิบายความแตกต่างระหว่างความต่อเนื่อง คุณสมบัติ และการรับรอง แทนที่จะถือว่าพวกเขามีหน้าที่เดียวกัน สำหรับผู้จัดจำหน่ายหรือผู้ค้าส่ง โปรดสอบถามว่ามีอะแดปเตอร์สำรอง สายอ้างอิง และเอกสารการฝึกอบรมหรือไม่ รายละเอียดเหล่านั้นมีความสำคัญมากกว่าข้อกำหนดเฉพาะหัวข้อเดียว
