อธิบายทองแดง 10G: มาตรฐานการเดินสาย Cat6A การจำกัดระยะทาง และคู่มือการซื้อ

คำตอบสั้นๆ ก่อน: สำหรับลิงก์ที่อยู่ภายในอาคารเดียวและอยู่ในระยะ 100 เมตร ทองแดง 10G ซึ่งหมายถึงอีเธอร์เน็ต 10GBASE-T ที่ทำงานบนสายเคเบิลที่มีโครงสร้าง แมว6A หรือ แมว7 เป็นวิธีที่ใช้งานได้จริงและคุ้มค่าที่สุดในการส่งความเร็ว 10 Gbps ไปยังโต๊ะ จุดเข้าใช้งาน กล้อง และสวิตช์ ไฟเบอร์เข้าแทนที่ระยะทาง การรบกวนทางแม่เหล็กไฟฟ้า หรือความต้องการการรวมแกนหลักเกินกว่าที่สายเคเบิลคู่บิดเกลียวสามารถรองรับได้

คู่มือนี้จะอธิบายวิธีการทำงานของทองแดง 10G ประเภทสายเคเบิลประเภทใดที่สามารถพกพาได้จริง ตำแหน่งที่ข้ามไฟเบอร์และตำแหน่งที่สูญเสีย และทีมจัดซื้อใดควรตรวจสอบก่อนลงนามในใบสั่งซื้อ มุมมองนี้นำไปใช้ได้จริงโดยเจตนา: เราผลิตแจ็คสโตน แผงแพทช์ และสายแพตช์สำหรับโครงการสายเคเบิลเครือข่ายที่จัดส่งไปยังกว่า 45 ประเทศ และประเด็นด้านล่างนี้สะท้อนถึงคำถามที่ผู้จัดจำหน่าย ผู้รวมระบบ และผู้รับเหมาสอบถามกับเราบ่อยที่สุด

บทสรุปที่สำคัญ: ทองแดง 10G บนสายเคเบิล Cat6A เป็นตัวเลือกเริ่มต้นสำหรับการเชื่อมต่อแนวนอน 10 Gbps ในอาคารที่สูงถึง 100 เมตร ในขณะที่ไฟเบอร์ยังคงเป็นเครื่องมือที่เหมาะสมสำหรับแกนหลักและการวิ่งระยะไกล

ทองแดง 10G คืออะไร? อธิบายมาตรฐาน 10GBASE-T

ทองแดง 10G หมายถึงการใช้งานอีเธอร์เน็ต 10 กิกะบิตบนสายเคเบิลคู่บิดเกลียวแบบบาลานซ์ผ่านอินเทอร์เฟซ RJ45 ที่คุ้นเคย IEEE ให้สัตยาบันเทคโนโลยีเป็น 10GBASE-T ในปี 2549 ภายใต้มาตรฐาน 802.3an และยังคงเป็นวิธีเดียวที่จะเข้าถึง 10 Gbps ผ่านสายเคเบิลในสำนักงานทั่วไปโดยไม่ต้องเปลี่ยนตัวเชื่อมต่อที่อุปกรณ์เครือข่ายทุกตัวใช้อยู่แล้ว ความเข้ากันได้ของตัวเชื่อมต่อนั้นเป็นเหตุผลที่เงียบที่ทองแดงยังคงมีความเกี่ยวข้อง: พอร์ตทองแดง 10G สื่อสารกับพีซี เครื่องพิมพ์ โทรศัพท์ และกล้องที่มีอยู่โดยไม่ต้องใช้อะแดปเตอร์ ตัวแปลงสื่อ หรือสินค้าคงคลังอุปกรณ์ใหม่

เมื่อเปรียบเทียบกับลิงก์กิกะบิตแล้ว 10GBASE-T ถือเป็นแบบฝึกหัดด้านสัญญาณที่มีความต้องการมากกว่ามาก แบนด์วิธในการทำงานเพิ่มขึ้นเป็น 500 เมกะเฮิรตซ์ ทั้งสี่คู่ส่งและรับพร้อมกัน และการเข้ารหัสหลายระดับรวมกับการประมวลผลสัญญาณดิจิทัลจะแยกสัญญาณที่ทับซ้อนกันที่ปลายแต่ละด้าน นี่คือเหตุผลว่าทำไมการวางสายเคเบิลเอง ไม่ใช่แค่สวิตช์ เท่านั้น กลายเป็นปัจจัยจำกัด: แจ็ค แผง สายแพทช์คอด และเมตรของสายเคเบิลแนวนอนทุกตัวในช่องจะต้องคงความคลาดเคลื่อนของสเปกตรัมทั้งหมดนั้น

การเจรจาต่อรองแบบย้อนกลับถือเป็นข้อได้เปรียบในทางปฏิบัติอีกประการหนึ่ง โดยทั่วไปแล้วพอร์ต 10GBASE-T สมัยใหม่จะรองรับความเร็ว 1G, 2.5G และ 5G ดังนั้นการรีเฟรชสวิตช์จึงอาจมาก่อนการอัพเกรดสายเคเบิล และการลงทุนทั้งสองแบบสามารถแบ่งเป็นระยะตามรอบงบประมาณได้ การจ่ายไฟผ่านอีเธอร์เน็ต รวมถึงคลาสกำลัง 802.3bt ที่สูงกว่านั้นใช้งานบนสี่คู่เดียวกัน ซึ่งมีความสำคัญอย่างมากสำหรับจุดเข้าใช้งาน Wi-Fi และกล้อง IP ที่ต้องการข้อมูลหลายกิกะบิตและกำลังไฟจำนวนมากในสายเคเบิลเส้นเดียว

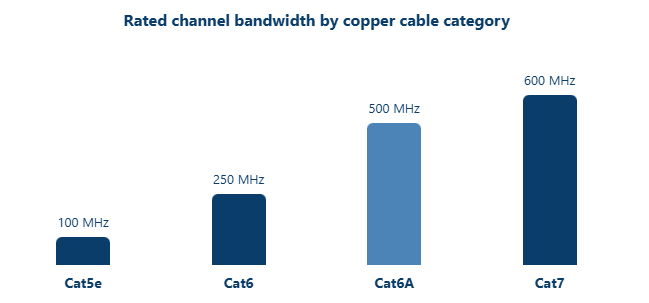

อัตราแบนด์วิธเป็นวิธีที่สะอาดที่สุดในการดูว่าเหตุใดประเภทสายเคเบิลจึงมีความสำคัญอย่างมากสำหรับทองแดง 10G แต่ละหมวดหมู่ถูกกำหนดโดยเทียบกับช่วงความถี่ที่วัดเป็นเมกะเฮิรตซ์ และ 10GBASE-T ต้องใช้คลื่นความถี่สูงถึง 500 MHz เพื่อวางสัญญาณ หมวดหมู่ที่ต่ำกว่านั้นไม่ได้เสนอคลื่นความถี่นั้น ไม่ว่าการติดตั้งจะระมัดระวังแค่ไหนก็ตาม แผนภูมิคอลัมน์ด้านล่างเปรียบเทียบแบนด์วิธช่องที่ได้รับการจัดอันดับของสี่หมวดหมู่ที่ผู้ซื้อถามบ่อยที่สุด โปรดคำนึงถึงกฎข้อหนึ่งเมื่อคุณอ่าน: แบนด์วิดท์ที่ได้รับการจัดอันดับเป็นเงื่อนไขที่จำเป็นสำหรับช่องสัญญาณทองแดง 10G ไม่ใช่การรับประกันโดยตัวมันเอง

แผนภูมินี้บอกเล่าเรื่องราวของทองแดง 10G ได้อย่างรวดเร็ว Cat5e หยุดที่ 100 เมกะเฮิรตซ์ ซึ่งสะดวกสบายสำหรับกิกะบิต แต่ไม่มีที่ว่างสำหรับ 10GBASE-T Cat6 เพิ่มเป็นสองเท่าเป็น 250 เมกะเฮิรตซ์ ซึ่งเพียงพอสำหรับความพยายามในระยะสั้น แต่ไม่ถึง 500 MHz ตามที่มาตรฐานคาดหวัง Cat6A สูงถึง 500 MHz ซึ่งเป็นสเปกตรัม 10GBASE-T ที่ได้รับการออกแบบมาพอดี และนี่คือเหตุผลว่าทำไมอุตสาหกรรมจึงถือว่ามันเป็นพื้นฐานสำหรับสายเคเบิลทองแดง 10G ใหม่ Cat7 ขยายเป็น 600 เมกะเฮิรตซ์ เพิ่มระยะขอบ และในโครงสร้างส่วนใหญ่ จะมีการป้องกันแบบเต็มที่ด้านบน หมายเหตุเชิงปฏิบัติสองประการต่อจากตัวเลขเหล่านี้ ประการแรก เมื่อซัพพลายเออร์เสนอสายแพตช์ Cat6 ระดับ 10G ให้อ่านว่าสายดังกล่าวเป็นความสะดวกในการเข้าถึงระยะสั้น แทนที่จะแทนที่ช่อง Cat6A ประการที่สอง แบนด์วิดท์ได้รับการตรวจสอบที่ระดับส่วนประกอบและช่องสัญญาณผ่านการทดสอบในห้องปฏิบัติการและภาคสนาม ดังนั้นโปรดสอบถามผู้ผลิตหรือผู้ค้าส่งสำหรับข้อมูลการทดสอบที่ความถี่พิกัดเต็มก่อนที่จะตัดสินใจสั่งซื้อจำนวนมาก แบนด์วิดท์ยังอธิบายส่วนหนึ่งของบันไดราคาด้วย เนื่องจากความคลาดเคลื่อนในการผลิตที่เข้มงวดมากขึ้นที่ความถี่ที่สูงกว่าทำให้ต้องสูญเสียความพยายามในการผลิตจริง มันไม่ได้อธิบายทั้งหมด เนื่องจากการควบคุมครอสทอล์คและการป้องกันทำให้ต้นทุนเพิ่มขึ้นซึ่งตัวเลขเมกะเฮิรตซ์เพียงอย่างเดียวไม่ได้แสดง ใช้แผนภูมิเพื่อคัดเลือกหมวดหมู่ จากนั้นอ่านส่วนถัดไปเพื่อทำความเข้าใจว่าเกิดอะไรขึ้นกับสัญญาณภายในเมกะเฮิรตซ์เหล่านั้น

บทสรุปที่สำคัญ: Cat6A เป็นหมวดหมู่ขั้นต่ำที่ระบุสำหรับช่องสัญญาณทองแดง 10G ที่รองรับ เนื่องจากแบนด์วิดท์ 500 MHz เท่านั้นที่ตรงกับที่ 10GBASE-T ได้รับการออกแบบให้ใช้

วิธีการทำงานของทองแดง 10G: การเข้ารหัส, Alien Crosstalk และการสร้างสายเคเบิล

ภายใต้ฝากระโปรง 10GBASE-T จะผลักแต่ละคู่จากสี่คู่เพื่อส่งข้อมูลทั้งสองทิศทางพร้อมกัน โดยใช้การปรับแอมพลิจูดพัลส์ 16 ระดับที่จัดเรียงเป็นกลุ่มดาว 128 สถานะ โดยมีระบบอิเล็กทรอนิกส์ยกเลิกเสียงก้องที่จะแยกสัญญาณการส่งและรับสัญญาณที่ทับซ้อนกันออกจากกัน รายละเอียดทางวิศวกรรมมีความสำคัญต่อผู้ซื้อน้อยกว่าผลที่ตามมา: ความสมบูรณ์ของสัญญาณในปัจจุบันขึ้นอยู่กับคุณภาพการก่อสร้างทางกายภาพและระเบียบวินัยในการติดตั้ง ไม่ใช่แค่บนฉลากแจ็คเก็ตสายเคเบิลเท่านั้น การเบี่ยงเบนเล็กน้อยที่ลิงก์กิกะบิตจะหลุดออกไป เช่น คู่ที่ไม่ถูกบิดหรือส่วนของสายเคเบิลขาด กลายเป็นข้อผิดพลาดที่วัดได้ที่ 10 Gbps

ศัตรูที่ใหญ่ที่สุดเพียงตัวเดียวคือเอเลี่ยนครอสทอล์ค ซึ่งมักเรียกสั้น ๆ ว่า ANEXT ซึ่งเป็นการรบกวนที่ควบคู่กับสายเคเบิลข้างเคียงในชุดเดียวกัน ต่างจาก crosstalk ภายในสายเคเบิลตรง crosstalk ของคนต่างด้าวไม่สามารถยกเลิกได้ด้วยระบบอิเล็กทรอนิกส์ที่ปลายแต่ละด้าน ดังนั้นจึงต้องควบคุมทางกายภาพผ่านการแยกคู่ การหุ้มฉนวน และการรวมกลุ่มอย่างระมัดระวัง นี่คือสาเหตุที่แน่ชัดว่าเหตุใดลิงก์ Cat6 ที่รับรองความสวยงามด้วยตัวมันเองจึงอาจล้มเหลวภายในถาดที่หนาแน่นของการรันแบบขนาน และเหตุใดมาตรฐานหมวดหมู่สำหรับทองแดง 10G จึงเข้มงวดกับข้อกำหนดการก่อสร้างที่เข้มงวดมาก

โครงสร้างสายเคเบิลตอบโจทย์ความท้าทายในหลายระดับ และตัวเลือกการป้องกันควรได้รับการพิจารณาอย่างละเอียดก่อนตัดสินใจเลือก การกำหนดค่าทั้งสี่ด้านล่างนี้ครอบคลุมเกือบทุกผลิตภัณฑ์ที่คุณจะได้เห็นในแค็ตตาล็อกของซัพพลายเออร์ และแต่ละรูปแบบก็มีข้อดีที่แตกต่างกันระหว่างการคุ้มกัน ต้นทุน ความพยายามในการยกเลิก และข้อกำหนดในการต่อสายดิน

• คุณ/UTP สี่คู่เปลือยที่ไม่มีโล่ ต้นทุนที่ต่ำที่สุดและการยกเลิกการเชื่อมต่อที่รวดเร็วที่สุด ภูมิคุ้มกันต้องอาศัยความสมดุลของสายเคเบิลทั้งหมด ดังนั้นจึงต้องมีระเบียบวินัยในการติดตั้งมากที่สุด
• F/UTP ฟอยล์หนึ่งแผ่นล้อมรอบทั้งสี่คู่ ตัดสัญญาณรบกวนระหว่างสายเคเบิลข้างเคียงได้อย่างเห็นได้ชัด และเหมาะกับถาดที่มีงานยุ่ง โดยต้องเสียค่าใช้จ่ายในการเชื่อมติดและต่อสายดิน
• U/FTP มีฟอยล์แยกแต่ละคู่ การควบคุมครอสทอล์คคู่ต่อคู่ภายในสายเคเบิลที่แข็งแกร่ง ซึ่งเป็นตัวเลือกทั่วไปสำหรับการติดตั้ง Cat6A ความหนาแน่นสูง
• เอส/เอฟทีพี ตะแกรงถักเหนือคู่ที่ฟอยล์แยกกัน ระดับภูมิคุ้มกันสูงสุดและโครงสร้างมาตรฐานที่อยู่เบื้องหลังสายเคเบิล Cat7

หมายเหตุการต่อสายดินหนึ่งรายการใช้กับตัวเลือกที่มีการป้องกันทุกตัว: หน้าจอโลหะจะทำงานตามที่ออกแบบไว้เมื่อมีการเชื่อมต่ออย่างถูกต้องที่แผงแพทช์และฮาร์ดแวร์ทางออก ชิลด์ที่ไม่มีการลงกราวด์หรือที่มีการลงกราวด์ไม่ดีสามารถทำงานได้ใกล้กับเสาอากาศมากกว่าสิ่งกีดขวาง ซึ่งเป็นเหตุผลว่าทำไมเราจึงมักจะถามลูกค้าเกี่ยวกับแนวทางปฏิบัติในการลงกราวด์ก่อนที่จะแนะนำช่องทองแดง 10G ที่มีชีลด์

บทสรุปที่สำคัญ: ประสิทธิภาพของทองแดง 10G ยังคงอยู่หรือตายไปในการควบคุม crosstalk ดังนั้นให้เลือกระดับการป้องกันที่ตรงกับสภาพแวดล้อมทางไฟฟ้าของคุณ แทนที่จะเลือกใช้ตัวเลือกที่ไม่มีการป้องกันที่ถูกที่สุด

หมวดหมู่สายเคเบิลสำหรับทองแดง 10G: เปรียบเทียบ Cat6, Cat6A และ Cat7

ตารางด้านล่างจะย่อคำถามหมวดหมู่ให้เป็นตัวเลขที่สำคัญสำหรับแผนทองแดง 10G ถือเป็นตัวกรองการเลือกมากกว่าสำเนาทางการตลาด เนื่องจากทุกแถวมีผลที่ตามมาของการจัดซื้อ

Cat6 สมควรได้รับคำพูดที่ระมัดระวัง เพราะมันทำให้เกิดความสับสนในเครื่องหมายคำพูดมากที่สุด คำแนะนำของ TIA อนุญาตให้ใช้ 10GBASE-T บน Cat6 ในระยะทางที่ลดลง โดยทั่วไปจะอ้างอิงถึง 55 เมตร และยังสั้นกว่าภายในมัดหนาแน่นใกล้กับสายเคเบิลอื่นๆ บางโปรเจ็กต์ใช้สิ่งนี้ได้สำเร็จสำหรับการทำงานระหว่างตู้หรือแบบติดผนังในระยะสั้น แต่แต่ละโปรเจ็กต์ต้องได้รับการรับรองภาคสนาม และระยะขอบของช่องสัญญาณก็บางกว่าที่เราต้องการ หากซัพพลายเออร์เสนอ Cat6 ที่รองรับ 10G โดยไม่กล่าวถึงการจำกัดระยะทาง ให้ถามคำถามที่ยากขึ้นก่อนลงนาม

Cat6A เป็นคำตอบกระแสหลักและเป็นคำตอบที่ทั้ง TIA และ ISO ยอมรับให้เป็น Class EA สำหรับช่องสัญญาณ 10GBASE-T ที่รับประกันความยาว 100 เมตร ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการควบคุม crosstalk ของเอเลี่ยน โดยมีจำหน่ายในเวอร์ชันที่ไม่มีฉนวนหุ้มและมีฉนวนหุ้ม และราคาของมันก็ตกลงสู่ตลาดกระแสหลักแล้วหลังจากการผลิตในปริมาณมากเป็นเวลาหลายปี สำหรับการปรับใช้ทองแดง 10G ใหม่ Cat6A เป็นค่าเริ่มต้นที่ปลอดภัยซึ่งไม่จำเป็นต้องป้องกันในการตรวจสอบครั้งต่อไป

Cat7 อยู่เหนือระบบในฐานะระบบคลาส F ที่กำหนดโดย ISO ที่ 600 MHz ซึ่งสร้างขึ้นจากโครงสร้าง S/FTP ที่มีการป้องกันเต็มรูปแบบ หมายเหตุความเข้ากันได้ประการหนึ่งมีความสำคัญที่นี่: Cat7 อย่างเป็นทางการระบุตัวเชื่อมต่อ GG45 หรือ TERA แทนที่จะเป็น RJ45 ธรรมดา แม้ว่าสายไฟและโมดูลที่มีฉนวนหุ้มปลาย RJ45 จำนวนมากในแค็ตตาล็อกของซัพพลายเออร์จะถูกสร้างขึ้นเพื่อประสิทธิภาพระดับ Cat7 หากเอกสารโครงการของคุณต้องการ Cat7 ให้ยืนยันความเข้ากันได้ของตัวเชื่อมต่อกับทุกส่วนประกอบในช่องก่อนสั่งซื้อ เหนือสิ่งอื่นใด Cat8 มีไว้สำหรับลิงก์ 25G และ 40G ระยะสั้น 30 เมตรในศูนย์ข้อมูล ซึ่งคุ้มค่าที่จะทราบ แม้ว่าจะไม่ค่อยนำไปใช้กับการออกแบบสำนักงานแนวนอนก็ตาม

ช่องทองแดง 10G ที่เป็นไปตามข้อกำหนดนั้นเป็นสายโซ่ที่ประกอบด้วยห้าองค์ประกอบ: สายไฟในพื้นที่ทำงาน, แจ็คสโตนด้านหลังแผงปิดหน้าจอ, สายเคเบิลแนวนอน, แผงแพทช์ในห้องโทรคมนาคม และสายไฟอุปกรณ์ที่ด้านไกล การผสมเกรดประสิทธิภาพตามสายโซ่นั้นจะทำให้คุณเสียมาตรฐาน ดังนั้นผู้ซื้อที่มีประสบการณ์จึงจัดหาช่องทางทั้งหมดจากผู้ผลิตรายหนึ่งในระดับเกรดเดียว แจ็คสโตนคือสิ่งที่ผู้ติดตั้งส่วนประกอบสัมผัสมากที่สุดและทดสอบน้อยที่สุด ซึ่งเป็นเหตุผลว่าทำไมความแม่นยำในการสิ้นสุดในโมดูล Cat6A จึงสมควรได้รับการตรวจสอบอย่างละเอียดพอๆ กับการพิมพ์สายเคเบิลบนกล่อง

แจ็คสโตนแบบไม่ต้องใช้เครื่องมือ Cat6A แบบมีฉนวนสำหรับช่อง 10G แจ็คสโตนแบบ Cat6A ที่มีฉนวนป้องกันและไม่ต้องใช้เครื่องมือเหล่านี้ยุติการเชื่อมต่อในพื้นที่ทำงานด้วยความแม่นยำสม่ำเสมอ เนื่องจากความแม่นยำในการสิ้นสุดที่แจ็คมีความสำคัญอย่างยิ่งต่อการรักษาช่องสัญญาณทองแดง 10G ที่ได้รับการรับรอง การจัดหาที่ระดับช่องสัญญาณจะช่วยปกป้องส่วนต่างของลิงก์ ดูผลิตภัณฑ์ →

บทสรุปที่สำคัญ: ระบุ Cat6A เป็นแพลตฟอร์มทองแดง 10G เริ่มต้น สำรอง Cat7 สำหรับความต้องการ EMI หรือไซต์นโยบายที่มีการป้องกัน และถือว่าการรัน Cat6 ระยะสั้นเป็นข้อยกเว้นที่ได้รับการรับรองแทนที่จะเป็นกลยุทธ์การออกแบบ

ทองแดง 10G กับไฟเบอร์ 10G: ระยะทาง ราคา และจุดที่แต่ละคนชนะ

ไม่มีเทคโนโลยีใดที่จะชนะในทุกแกน ดังนั้นคำถามที่มีประโยชน์ก็คือสื่อใดที่จะชนะบนแกนที่โปรเจ็กต์ของคุณมีอยู่จริง กล่าวโดยกว้างๆ ทองแดง 10G เป็นเจ้าของระยะ 100 เมตรสุดท้ายที่มีอุปกรณ์ปลายทางอยู่ ต้องขอบคุณความแพร่หลายของ RJ45 การรองรับ PoE และต้นทุนส่วนประกอบต่อช่องสัญญาณที่ต่ำ ไฟเบอร์เป็นเจ้าของทุกสิ่งที่นอกเหนือไปจากนั้น: ตัวเร่งความเร็วหลัก ลิงก์ภายในมหาวิทยาลัย เส้นทางที่มีการรบกวนสูง และเส้นทางใดๆ ที่มีแผนการเติบโตเกิน 10 Gbps

โดยปกติแล้วระยะทางจะเป็นตัวเลขแรกที่ผู้ซื้อเปรียบเทียบเมื่อพวกเขาชั่งน้ำหนักทองแดง 10G ต่อไฟเบอร์ ช่องสัญญาณ 10GBASE-T และไฟเบอร์ลิงก์ช่วยแก้ปัญหา 10 Gbps เดียวกัน แต่ครอบคลุมระยะทางที่ต่างกันมากจากแร็คเดียวกัน แผนภูมิแท่งแนวนอนด้านล่างแสดงการเข้าถึงสูงสุดของสื่อทั่วไปที่ 10 Gbps ประเภททองแดงอยู่ติดกับมัลติโหมดไฟเบอร์และชุดประกอบแฝดแบบต่อตรง ดังนั้นจึงอ่านสัดส่วนได้ง่าย ค่าทั้งหมดถือว่าช่องสัญญาณที่ติดตั้งอย่างเหมาะสมเป็นไปตามมาตรฐาน

รูปแบบในแผนภูมินี้เป็นสถาปัตยกรรมของอาคารสมัยใหม่ส่วนใหญ่ในรูปแบบย่อส่วน ชุดประกอบ Twinax แบบต่อตรงสูงประมาณ 7 เมตร ซึ่งทำให้เป็นเครื่องมือในชั้นวางสำหรับเชื่อมต่อสวิตช์ที่อยู่ติดกัน แทนที่จะเป็นระบบสายเคเบิล Cat6 ครอบคลุมพื้นที่ประมาณ 55 เมตรที่ 10 Gbps เมื่อเงื่อนไขเป็นมิตร เพียงพอสำหรับการทำงานในตู้เสื้อผ้าระหว่างชั้นบางรุ่น แต่ไม่รับประกันการออกแบบแนวนอน Cat6A และ Cat7 ทั้งคู่บรรทุกทองแดง 10G ไปยังช่องสัญญาณยาว 100 เมตรซึ่งมีการออกแบบสายเคเบิลแบบมีโครงสร้างไว้ และตัวเลขนั้นคือสิ่งที่ทำให้ห้องโทรคมนาคมหนึ่งห้องให้บริการได้ทั่วทั้งชั้น ไฟเบอร์มัลติโหมด OM3 ขยาย 10 Gbps เท่ากันเป็น 300 เมตร และ OM4 เป็น 400 เมตร ซึ่งเป็นเหตุผลว่าทำไมไรเซอร์และลิงก์ระหว่างอาคารจึงใช้ไฟเบอร์เป็นค่าเริ่มต้น อ่านด้วยกัน แท่งต่างๆ อธิบายถึงการแบ่งงานที่ชัดเจน: ทองแดงสำหรับแนวนอนยาว 100 เมตร ไฟเบอร์อยู่ด้านบนและด้านหลัง ไม่มีตัวเลือกคู่บิดที่เกิน 100 เมตรที่ความเร็ว 10 Gbps ดังนั้นการวิ่ง 120 เมตรจึงเป็นการตัดสินใจแบบไฟเบอร์ไม่ว่างบประมาณจะเป็นอย่างไรก็ตาม ความแตกต่างของเวลาแฝงระหว่าง 10GBASE-T และไฟเบอร์นั้นมีอยู่ แต่จะน้อยพอที่จะให้แอปพลิเคชันในสำนักงานและวิทยาเขตละเว้นในกรณีส่วนใหญ่ น้ำหนักและเส้นผ่านศูนย์กลางก็มีความสำคัญเช่นกัน เนื่องจากสายทองแดง 10G มีความหนากว่ากิกะบิตรุ่นก่อนและเติมพื้นที่ไรเซอร์ได้เร็วกว่า ระยะทางยังโต้ตอบกับโทโพโลยีด้วย เนื่องจากการเข้าถึงด้วยทองแดง 100 เมตรมักจะช่วยลดต้นทุนของตู้เสื้อผ้าระดับกลางบนพื้นทั่วไป หากอาคารของคุณติดตั้งแกนหลัก OM3 หรือ OM4 ไว้แล้ว การออกแบบที่ชาญฉลาดจะคงไว้สำหรับการกระจายในแนวตั้ง และให้ Cat6A จัดการทุกการตกในแนวนอน

ต้นทุนจะตัดสินโครงการได้มากเท่ากับผลการดำเนินงานดิบ งบประมาณสำหรับการเชื่อมต่อทองแดง 10G หนึ่งลิงก์แบ่งออกเป็นสี่บัคเก็ต: ส่วนประกอบแบบพาสซีฟ พอร์ตที่ใช้งานอยู่ ค่าแรงในการติดตั้ง และการทดสอบ สัดส่วนจะเปลี่ยนไปตามขนาดของโครงการ แต่การปรับปรุงสำนักงานทั่วไปจะใช้เงินส่วนใหญ่ไปนอกสวิตช์ แผนภูมิโดนัทด้านล่างแสดงการแยกตัวแทนสำหรับช่องทองแดง 10G ช่องเดียวในการอัปเกรดขนาดกลาง ถือเป็นอัตราส่วนการวางแผนมากกว่าการเสนอราคา

ข้อผิดพลาดในการวางแผนที่พบบ่อยที่สุดคือการคิดว่าค่าเคเบิลคือเรื่องทั้งหมด ส่วนประกอบแบบพาสซีฟใช้ส่วนแบ่งเดี่ยวที่ใหญ่ที่สุดที่ประมาณ 40 เปอร์เซ็นต์ แต่ส่วนแบ่งนั้นรวมถึงแจ็ค แผง และสายไฟทุกตัวในช่อง ไม่ใช่แค่ตัวสายเคเบิลเท่านั้น พอร์ตที่ใช้งานอยู่ใช้เวลาประมาณหนึ่งในสี่ และการเปรียบเทียบระหว่าง 10GBASE-T และไฟเบอร์ SFP ตรงนี้น่าสนใจ เนื่องจากราคาพอร์ตและการดึงพลังงานจะแตกต่างกันอย่างเห็นได้ชัดระหว่างรุ่นสวิตช์ และสามารถพลิกเลขคณิตในการใช้งานขนาดใหญ่ได้ แรงงานในการติดตั้งตรงกับส่วนแบ่งที่ใช้งานอยู่ และแรงงานคือจุดที่ทองแดง 10G ต้องการการดูแลมากกว่ากิกะบิต เนื่องจากความแม่นยำในการยกเลิกและวินัยในการรวมกลุ่มส่งผลโดยตรงต่อระยะขอบของช่องสัญญาณ การทดสอบดูเหมือนเล็กน้อยที่ 10 เปอร์เซ็นต์ แต่เป็นประกันที่ถูกที่สุดในแผนภูมิ เนื่องจากการรับรองที่ตรวจพบการยกเลิกที่ไม่ดีเพียงครั้งเดียว จะช่วยประหยัดเวลาในการกลับมาเยี่ยมเยียนซึ่งมีค่าใช้จ่ายมากกว่าเวลาของผู้ทดสอบ ผู้ค้าส่งและผู้ซื้อโครงการควรเปรียบเทียบต้นทุนของช่องทางมากกว่าราคาส่วนประกอบ เนื่องจากแจ็คที่มีราคาแพงกว่าเล็กน้อยซึ่งติดตั้งเร็วกว่าสามารถลดต้นทุนแรงงานได้ ปริมาณก็มีความสำคัญเช่นกัน: การสั่งซื้อชุดช่องสัญญาณแบบสมบูรณ์จากผู้ผลิตรายหนึ่งมักจะมีราคาที่ดีกว่าการประกอบส่วนประกอบจากซัพพลายเออร์หลายราย ตัวเลขเหล่านี้ถือว่ามีการเดินสายใหม่ และการปรับปรุงเพิ่มเติมด้วยเส้นทางที่ยากลำบากจะส่งผลให้ส่วนแบ่งแรงงานสูงขึ้น งบประมาณด้านพลังงานก็สมควรได้รับการกล่าวถึงเช่นกัน เนื่องจากการกำหนดค่าสวิตช์ 10GBASE-T ที่หนาแน่นนั้นใช้ไฟฟ้ามากกว่าไฟเบอร์ที่เทียบเท่ากัน และนั่นจะแสดงอยู่ที่ด้านการทำงานของบัญชีแยกประเภท การทำงานซ้ำคือส่วนที่ห้าที่มองไม่เห็น และวิธีที่แน่นอนที่สุดในการลดขนาดคือการซื้อส่วนประกอบที่มีข้อมูลการทดสอบที่ตรวจสอบได้ตั้งแต่เริ่มต้น

บทสรุปที่สำคัญ: ใช้ทองแดง 10G ในช่วง 100 เมตรสุดท้ายที่มีจุดสิ้นสุดอยู่ และส่งมอบงานให้กับไฟเบอร์เมื่อวิ่งเกิน 100 เมตร ข้ามอาคาร หรือเผชิญกับการรบกวนร้ายแรง

สถานการณ์การใช้งานและคะแนนการเลือกทองแดง 10G

ที่ซึ่งทองแดง 10G ได้รับการเก็บรักษาไว้ในปัจจุบัน

การเดินสายเคเบิลแนวนอนในสำนักงานองค์กรยังคงเป็นกรณีคลาสสิก: ช่อง Cat6A จากห้องโทรคมนาคมส่วนกลางไปยังพื้นที่ทำงานแต่ละพื้นที่ ให้บริการโต๊ะทำงานที่หลายกิกะบิตในปัจจุบัน และที่ 10G เมื่ออุปกรณ์รีเฟรช เรื่องราวของ Wi-Fi มีความสำคัญไม่แพ้กัน เนื่องจาก 802.11ax สมัยใหม่และจุดเชื่อมต่อที่สืบทอดมาต้องการอัปลิงก์หลายกิกะบิตและ PoE พลังงานสูงบนสายเคเบิลเส้นเดียวกัน และการปล่อยทองแดง Cat6A 10G ก็ทำให้ทั้งคู่พอใจโดยไม่ต้องดึงวงจรที่สอง การเฝ้าระวังและระบบอัตโนมัติในอาคารเป็นไปตามตรรกะเดียวกัน เนื่องจาก NVR อัปลิงก์ การรวมตัวของกล้อง และการรับส่งข้อมูลของตัวควบคุม ล้วนได้รับประโยชน์จากพื้นที่บนเส้นทางทองแดงที่อยู่ในระยะต่ำกว่า 100 เมตร ในศูนย์ข้อมูล 10GBASE-T มีบทบาทในโทโพโลยีปลายแถวและกลางแถวสำหรับการวิ่งสูงสุด 100 เมตร ในขณะที่การเชื่อมต่อในชั้นวางที่ระยะไม่กี่เมตรมักใช้ชุดประกอบแฝดและกระดูกสันหลังแนวตั้งจะย้ายไปยังไฟเบอร์ อาคารอัจฉริยะและขอบทางอุตสาหกรรมอยู่ในรายชื่อทุกที่ที่เกตเวย์ ตัวควบคุม และสวิตช์รวมกลุ่มต้องการการเชื่อมต่อหลายกิกะบิตที่แข็งแกร่งในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้า เช่น พื้นการผลิตหรือโซนอุปกรณ์บนชั้นดาดฟ้า

ในห้องโทรคมนาคมนั้น แผงแพทช์คือจุดที่แผงแนวนอนทั้งหมดลงจอด และคุณภาพของแผงจะกำหนดว่าจะมีระยะขอบเท่าใดเมื่อสิ้นสุดสัญญา แผงที่สร้างขึ้นอย่างดีที่เข้ากันกับหมวดหมู่จะรักษาลิงก์ที่ผ่านการรับรองทุกอันที่ได้รับการรับรองหลังจากที่ผู้ติดตั้งออกจากอาคาร ซึ่งเป็นเหตุผลว่าทำไมการเลือกแผงจึงอยู่ในข้อกำหนด ไม่ใช่ในรายการฮาร์ดแวร์ในนาทีสุดท้าย

แผงแพทช์ Cat6A และ UTP Patch แผงแพทช์ Cat6A ในหลายพอร์ตและตัวเลือกที่มีการป้องกันหรือไม่มีการป้องกันจะลงจอดในแนวนอนทั้งหมดในห้องโทรคมนาคม แผงที่สร้างขึ้นอย่างดีซึ่งเข้ากันกับหมวดหมู่จะรักษาประสิทธิภาพการเชื่อมต่อที่ได้รับการรับรอง ดังนั้นคุณภาพของแผงจึงอยู่ในข้อกำหนด ดูผลิตภัณฑ์ →

จุดคัดเลือกทีมจัดซื้อจัดจ้าง

1. เก็บช่องสัญญาณทั้งหมดไว้ในหมวดหมู่เดียวและระดับประสิทธิภาพหนึ่งระดับ ตั้งแต่สายพื้นที่ทำงานไปจนถึงแผงแพทช์ เนื่องจากลิงก์ที่อ่อนแอเพียงลิงก์เดียวจะกำหนดช่องสัญญาณทั้งหมด
2. จับคู่ระดับการกำบังกับสภาพแวดล้อมทางไฟฟ้า และยืนยันว่าทีมของคุณสามารถเชื่อมการกำบังได้อย่างถูกต้องก่อนที่จะเลือก F/UTP, U/FTP หรือ S/FTP
3. ตรวจสอบสมมติฐานด้านความร้อนของ PoE: PoE กำลังสูงให้ความร้อนกับสายเคเบิลที่ให้มา ดังนั้นควรวางแผนขนาดมัดแบบอนุรักษ์นิยมและเลือกใช้ Cat6A สำหรับการปรับใช้ 802.3bt
4. สอบถามซัพพลายเออร์ที่ได้รับการคัดเลือกทุกรายเกี่ยวกับข้อมูลการทดสอบส่วนประกอบและช่องสัญญาณ ซึ่งครอบคลุมถึงการสูญเสียการแทรก การสูญเสียการส่งคืน NEXT และ crosstalk ของเอเลี่ยนในความถี่พิกัดเต็ม
5. ประเมินผู้ผลิตที่อยู่เบื้องหลังแค็ตตาล็อก: เครื่องมือภายใน กำลังการผลิตที่มั่นคง การสนับสนุน OEM และ ODM และบรรจุภัณฑ์ที่เหมาะกับการจัดจำหน่าย ล้วนคาดการณ์โครงการที่ราบรื่นยิ่งขึ้น
6. ตรวจสอบกับตัวอย่างที่ยกเลิกโดยผู้ติดตั้งของคุณเองก่อนที่จะออกคำสั่งซื้อจำนวนมาก เนื่องจากงานฝีมือในโลกแห่งความเป็นจริงเป็นส่วนหนึ่งของผลิตภัณฑ์

ข้อสรุปที่สำคัญ: ซื้อช่องสัญญาณทองแดง 10G เป็นระบบเดียวที่ตรงกันจากผู้ผลิตที่รับผิดชอบรายหนึ่ง และปล่อยให้ตัวอย่างภาคสนาม (ไม่ใช่หน้าแค็ตตาล็อก) ตัดสินใจขั้นสุดท้าย

คำแนะนำในการติดตั้งและบำรุงรักษาสำหรับข้อต่อทองแดง 10G ที่เชื่อถือได้

กฎการติดตั้งที่ป้องกันช่อง

ปัญหาทองแดง 10G ส่วนใหญ่ได้รับการติดตั้ง ไม่ใช่การผลิต ซึ่งเป็นข่าวดีเนื่องจากลักษณะการติดตั้งสามารถแก้ไขได้ รักษาการบิดของแต่ละคู่ไปจนถึงจุดสิ้นสุด และห้ามคลายเกลียวที่แจ็คและแผง Cat6A เกินประมาณ 13 มิลลิเมตร เคารพรัศมีการโค้งงอขั้นต่ำ อย่างน้อยสี่เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล และมากกว่านั้นสำหรับการออกแบบที่มีฉนวนป้องกัน โดยเฉพาะด้านหลังแผ่นปิดหน้าและภายในตู้ที่มีผู้คนหนาแน่น แยกเส้นทางแนวนอนออกจากสายไฟที่ไม่มีฉนวนหุ้มและอุปกรณ์ติดตั้งฟลูออเรสเซนต์ และหลีกเลี่ยงเส้นทางขนานยาวไปตามวงจรมอเตอร์หรือไฟส่องสว่าง จำกัดขนาดมัดและเปลี่ยนสายรัดเคเบิลที่แน่นเกินไปด้วยตัวยึดแบบตีนตุ๊กแก เนื่องจากแรงกดทับจะบิดเบือนรูปทรงของคู่ที่ 10GBASE-T ขึ้นอยู่กับ ยุติการทำงานด้วยแม่พิมพ์และเครื่องมือที่ถูกต้องบนฮาร์ดแวร์ระดับหมวดหมู่ จากนั้นรับรองทุกลิงก์ถาวรและทุกช่องสัญญาณ โดยเพิ่มการตรวจสอบจุดเอเลี่ยนครอสทอล์คบนแผงที่หนาแน่นที่สุด

สายไฟอุปกรณ์ที่ปลายทั้งสองข้างสมควรได้รับความเข้มงวดเช่นเดียวกับสายเคเบิลแบบคงที่ เนื่องจากสายไฟต่อรองสามารถปลดช่องสัญญาณที่ได้รับการรับรองได้ เก็บสายไฟที่ผ่านการทดสอบและเข้ากันตามหมวดหมู่ในความยาวมาตรฐาน เพื่อให้ผู้ติดตั้งไม่ต้องใช้สายที่เหลือจากโครงการเก่า

สายแพทช์ Cat6A และ Cat8 หมวดหมู่-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. ดูผลิตภัณฑ์ →

รักษาต้นไม้ให้แข็งแรงหลังการส่งมอบ

ติดป้ายกำกับทั้งสองด้านของทุกลิงก์ด้วยตัวระบุเดียวกัน ป้องกันฝุ่นบนพอร์ตที่ไม่ได้ใช้ และรักษาระเบียบวินัยในการแพตช์ที่บันทึกทุกการเคลื่อนไหว เพิ่ม และการเปลี่ยนแปลง รับรองลิงก์ที่ถูกยุติใหม่หรือเปลี่ยนเส้นทางอีกครั้ง แทนที่จะถือว่าลิงก์นั้นยังเป็นไปตามเกรด เปลี่ยนสายแพตช์ที่เสียหายแทนการย้ำอีกครั้ง เนื่องจากการซ่อมแซมแบบจีบภาคสนามไม่ค่อยมีความทนทานต่อ Cat6A กำหนดเวลาการตรวจสอบเป็นระยะโดยเก็บตัวอย่างช่อง ตรวจสอบอุณหภูมิของตู้ในโซน PoE สูง และปรับเอกสารให้ตรงกับสิ่งที่อยู่ในชั้นวางจริง พืชที่ปฏิบัติตามกิจวัตรนี้ผ่านการตรวจสอบทองแดง 10G ของพวกเขาในปีต่อมาโดยไม่มีดราม่า และพืชที่ข้ามขั้นตอนนี้มักจะค้นพบความแตกต่างระหว่างการย้าย เพิ่ม หรือเปลี่ยนแปลงในเวลาที่เลวร้ายที่สุด

บทสรุปที่สำคัญ: ช่องทองแดง 10G จะดีพอๆ กับขั้วปลายที่แย่ที่สุดเท่านั้น ดังนั้นบังคับใช้กฎการบิด รัศมีการโค้งงอ การรวมกลุ่ม และการรับรองในการติดตั้ง และทำการรับรองซ้ำอีกครั้งหลังการเปลี่ยนแปลงทุกครั้ง

คำถามที่พบบ่อย: คำถามทองแดง 10G ที่ผู้ซื้อถามมากที่สุด

คำถามด้านล่างนี้เกิดขึ้นซ้ำๆ ในการสนทนากับผู้จัดจำหน่าย ผู้วางระบบ และผู้รับเหมาโครงการ คำตอบจะถูกเก็บไว้ให้สั้นและนำไปใช้ได้จริง เพื่อให้คุณสามารถยกคำตอบเหล่านั้นลงในเอกสารประกอบโครงการของคุณเองได้โดยตรง

การอ่านและทรัพยากรไซต์ที่เกี่ยวข้อง

หากคุณกำลังวางแผนการเปิดตัวทองแดง 10G สองหน้าบนเว็บไซต์นี้จะขยายภาพรวมโดยตรง หน้าหนึ่งอธิบายว่าผลิตภัณฑ์สายเคเบิลที่มีโครงสร้างใดบ้างที่รองรับเครือข่ายความเร็วสูงทั้งในระบบทองแดงและไฟเบอร์ และอีกหน้าแนะนำโรงงานขนาด 30,000 ตารางเมตรของเราในเมืองหยูเหยา ประเทศจีน รวมถึงสายการผลิต อุปกรณ์ และการควบคุมคุณภาพ ในฐานะผู้ผลิตและซัพพลายเออร์แจ็คสโตน แผงแพทช์ สายแพทช์คอด และการเชื่อมต่อไฟเบอร์สำหรับโครงการในกว่า 45 ประเทศ เราสนับสนุนผู้จัดจำหน่าย ผู้ค้าส่ง และผู้ประกอบระบบด้วยรายการแค็ตตาล็อกมาตรฐานตลอดจนการปรับแต่ง OEM

• ผลิตภัณฑ์สายเคเบิลที่มีโครงสร้างใดบ้างที่รองรับเครือข่ายความเร็วสูง
• เกี่ยวกับโรงงานของเรา: สายการผลิต อุปกรณ์ และการควบคุมคุณภาพ

บทสรุปที่สำคัญ: จัดหาช่องทองแดง 10G ของคุณให้เป็นระบบเดียวที่ตรงกันจากผู้ผลิตที่สามารถพิสูจน์ทุกส่วนประกอบด้วยข้อมูลการทดสอบ แล้วมาตรฐานจะจัดการเอง
